Мультизональные системы — одна из лучших альтернатив сплит и мульти-сплит-системам, которые не подходят для кондиционирования помещений большой площади. До появления такого оборудования использовались канальные кондиционеры, которые раздавали охлажденный воздушный поток по системе воздуховодов, установленных за подвесными потолочными конструкциями.
Такой вариант не позволяет регулировать температурный режим в конкретной части помещения, уменьшает полезную высоту потолочного покрытия. Все эти проблемы решила VRV-система кондиционирования, которая впервые была выпущена японским производителем Daikin. Она и сейчас занимает позицию лидера в этом сегменте климатической техники, также очень популярен бренд Mitsubishi Electric.
Технические особенности установок и сфера их использования

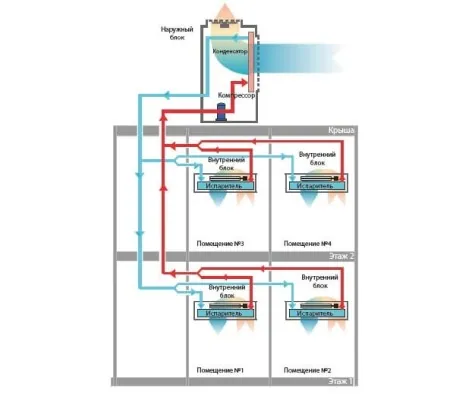

Мультизональные системы кондиционирования — установки, которые работают по принципу переменного потока хладагента, они отличаются от привычных мультисплит-систем наличием фреонопровода, который устанавливается вместо отдельных трасс. От него делаются ответвления, к которым можно подключать внутренние блоки. Такой подход позволяет с помощью только одного внешнего блока контролировать климат во всех помещениях здания. Оборудование может использоваться для частных домов и больших квартир, отелей и гостиниц, торговых и офисных центров, автосалонов.
Перед тем, как перейти к видам мультизональных систем, необходимо разобраться, чем отличается аббревиатура VRV от VRF. Смысловая нагрузка у них одинаковая, но отличие заключается в том, что VRV — аббревиатура, которая запатентована компанией Daikin. Буквами VRF обозначается продукция других марок.
Виды и особенности установок
Рассматривая разновидности мультизональных систем кондиционирования, стоит уделить внимание их составляющим элементам. Могут использоваться разные виды блоков (наружные, внутренние), распределительных коробок. Наиболее эффективные готовые решения предлагают такие бренды, как Daikin и Mitsubishi Electric. Они могут отличаться следующими параметрами:

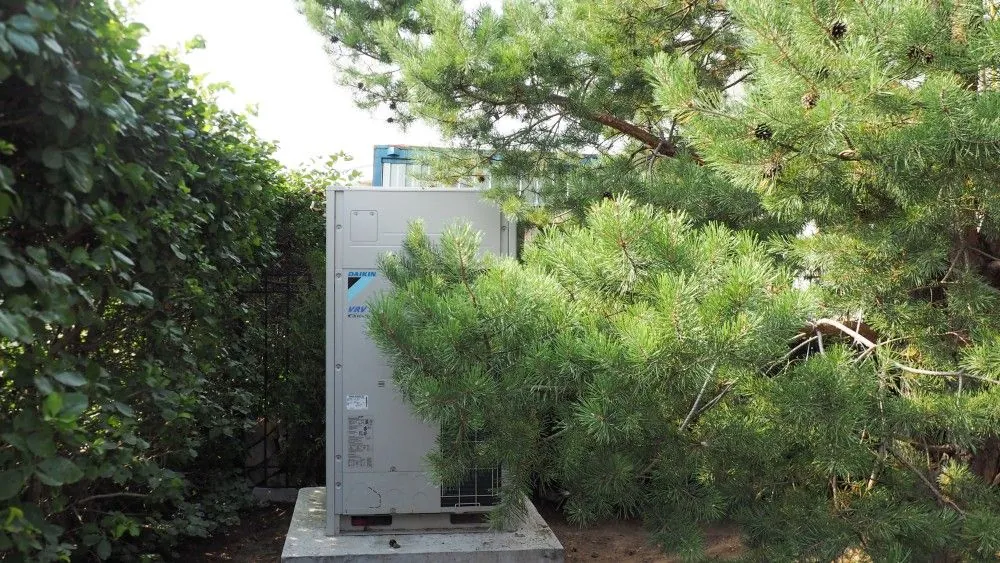

- Наружные блоки: с функцией обогрева и без нее, с водяным или воздушным охлаждением. Отличаются показателем производительности, типом хладагента.
- Внутренние модули: канальные, кассетные, консольные, напольные, настенные. А также напольно-потолочные, подпотолочные, универсальные с разной производительностью.
- Контроллеры: BC, двухкомпозиционные.
- BS-блоки, адаптеры расширения.
Установки могут отличаться по способу охлаждения воздуха: воздушное или водяное. Они могут быть двухтрубными (работают только в режиме нагрева или охлаждения) и трехтрубными — обеспечивают автономную работу каждого внутреннего блока, что позволяет устанавливать разные рабочие режимы.
Мультизональные VRF системы имеют много плюсов, но один из самых главных — возможность подключать к внешнему блоку более 40 внутренних элементов разной конфигурации. В зависимости от специфики здания, предусмотрена возможность одновременного использования нескольких разновидностей внутренних блоков. Управлять системой можно с помощью ПДУ, централизованного или диспетчерского пункта, которые объединяют несколько установок, и других вариантов, в зависимости от проекта.
Преимущества мультизональных установок
VRV-системы отличаются надежностью благодаря безошибочному проектированию, с точностью рассчитываются диаметры магистралей, объем хладагента и т. д. Несмотря на свою высокую мощность, такие установки работают тихо. Также к их преимуществам относятся:
- возможность подключения большого количества блоков;
- управление как с помощью центрального пульта, так и беспроводное — для каждого внутреннего блока;
- наличие электронного терморегулирующего вентиля для поддержания необходимого температурного режима;
- разнообразие установок, что позволяет подобрать модели, работающие как на охлаждение, так и на обогрев;
- минимальный расход воздуха при высокой производительности;
- удобство в эксплуатации — для каждого внутреннего модуля можно использовать индивидуальные настройки.
Несмотря на конструктивную сложность установок, их монтаж выполняется достаточно быстро — при условии привлечения квалифицированных специалистов. Также подобное оборудование полностью окупается, так как оно экономичное в эксплуатации.
Можно самостоятельно регулировать дозировку фреона, что позволяет добиться максимально точных показателей температуры. VRV-система кондиционирования может сочетаться с вентиляционными блоками (при подсоединении к вентиляции). За счет автономной работы каждого из модулей при поломке одного из них нагрузка автоматически распределяется на другие.
Марки оборудования

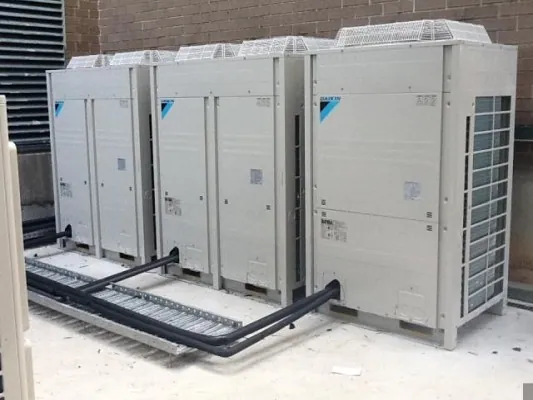

Среди марок VRF-систем особой популярностью пользуются Daikin, Dantex, ME, Electrolux, Ballu Machine. Они предлагают уже готовые решения. Производитель Daikin первым разработал представленный тип установок, поэтому будет актуальным рассмотреть серии оборудования именно этой марки:
- VRV Plus. Это инверторная система, которая подходит для помещений площадью до 700 кв. м. К ней можно подключать несколько внутренних (до 30) и внешних модулей (до 3). Общая мощность техники не должна превышать 90 кВт. Один из внешних блоков инверторного типа, что обеспечивает плавное регулирование мощности установки, сохранение работоспособности всей системы при выходе из строя одного из элементов.
- Hi-VRV. К этой серии относится интеллектуальная система климат-контроля, которая включает объединение системы VRV Plus с вентиляцией HRV. Они подключаются к ПК с помощью системы
D-BACS, что дает возможность удобно управлять процессами вентиляции и кондиционирования воздуха. - Super Multi Plus. Классическая модель японского бренда, которая рассчитана на площадь до 150 кв. м. В Super Multi Plus вентили терморегулирования находятся в отдельных блоках BPU, в то время как в VRV Plus они встроены во внутренние модули. К ним можно подключить по
2-3 наружных модуля. Плюс такого подхода — возможность установки классических, небольших по размеру внутренних блоков с низким уровнем шума. Недостаток решения — сложная конфигурация установки, требующая монтажа ВР-модуля. К этой системе можно подключать до 7 разных внутренних блоков мощностью до 7,1 кВт. Так как оборудование использует однофазное питание, его можно устанавливать в обычной квартире. Управление можно осуществлять как с помощью ПДУ, так и ПК.

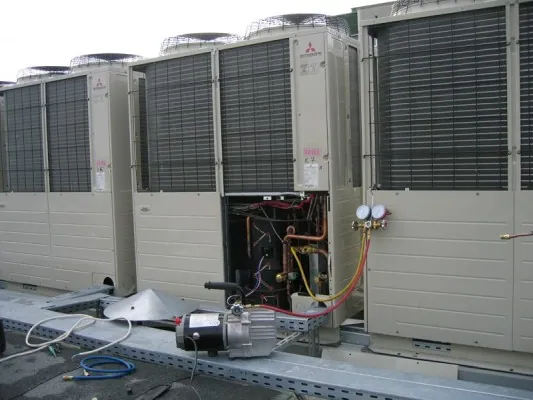

Далее в списке популярных VRF-систем — оборудование марки Mitsubishi Electric серии City Multi. Оно подходит для офисов, жилых и других помещений средней и небольшой площади. В нем применяется технология одновременного охлаждения и обогрева. В серии R2 внутренние блоки подключаются к общему контуру хладагента, поэтому могут как охлаждать, так и подогревать воздух. Также в ассортименте марки есть серия Y, позволяющая создать установку с любой конфигурацией, можно подобрать разное количество и вид блоков, способ управления.
В серии WR2 используется оборудование с водяным способом охлаждения. Здесь реализована технология двойной утилизации тепла. Установки подходят для высоких зданий, где присутствует перепад высоты, нет возможности выполнить монтаж наружного блока на крыше. Такое оборудование может работать при пониженных температурах.
В тройку лидеров VRV-систем кондиционирования входит и Electrolux с серией Step Free. Здесь реализована технология Green Revolution, позволяющая сократить затраты на эксплуатацию установки, а также дающая возможность ее монтажа на объектах с минимальной электрической мощностью. При расчете среднегодовой загрузки коэффициент COP составляет 6,8, а EER — 7,4.
Оборудование работает с низким уровнем шума, что обеспечивается за счет плавного регулирования потока хладагента. Благодаря использованию инновационного инверторного компрессора энергоэффективность системы достигает максимума. В серии R предусмотрены универсальные блоки. Это говорит о том, что в них можно использовать как двухтрубные, так и трехтрубные системы. Также установлены блоки-переключатели, позволяющие включать внутренние модули в разных режимах.
В каждой из серий производителей можно подобрать внутренние и наружные модули разных размеров и мощности, с учетом площади помещения, в котором они будут устанавливаться.
