Роторные и пластинчатые рекуператоры в приточно-вытяжных установках

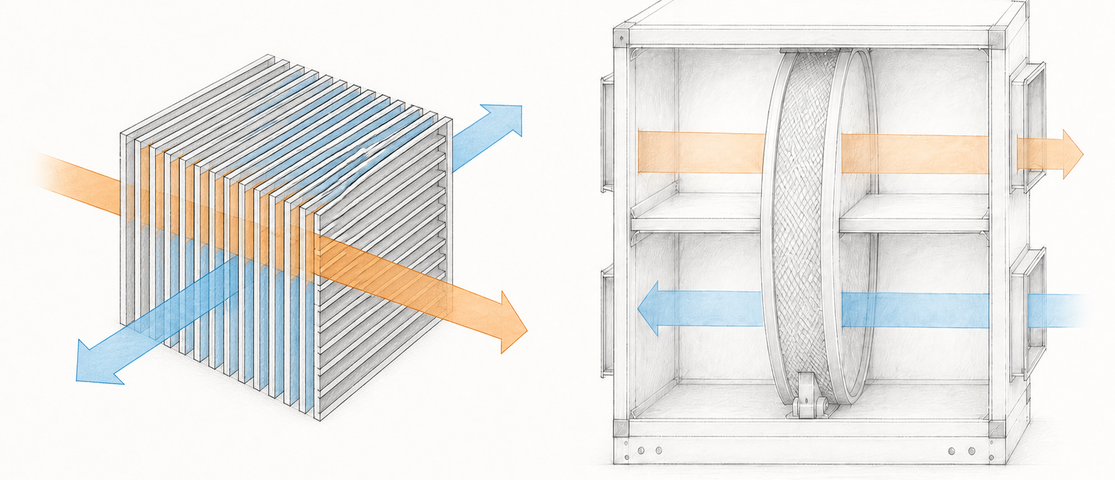

{"version":2,"blocks":[{"selectors":["h2","h3","h4","h5"],"elements":[],"name":"contents","settings":[],"layout":"0,1"},{"value":"<p>Зимой вентиляция должна подать расчётный объём свежего воздуха и нагреть его с уличной температуры до комфортной. Если всё тепло даёт водяной или электрический калорифер, каждый дополнительный кубометр притока увеличивает расходы коммерческого объекта.</p>","name":"text","settings":[],"layout":"0,1"},{"value":"<p>Рекуператор забирает часть энергии у вытяжного воздуха и передаёт её притоку. Калорифер остаётся, но работает уже с предварительно подогретым воздухом. Итог зависит от наружной температуры, влажности, баланса расходов и алгоритма защиты от льда.</p>","name":"text","settings":[],"layout":"0,1"},{"type":"h2","value":"Пластинчатый рекуператор: тепло через перегородку","anchor":"plastinchatyy-rekuperator-teplo-cherez-peregorodku","name":"htag","settings":[],"layout":"0,1"},{"value":"<p>В пластинчатом теплообменнике приточный и вытяжной воздух идут по соседним узким каналам. Их разделяют тонкие пластины из алюминия, полимера или другого материала с подходящей теплопроводностью. Потоки не встречаются: энергия проходит через стенку, а запахи и загрязнения при исправном блоке остаются на стороне вытяжки.</p>","name":"text","settings":[],"layout":"0,1"},{"value":"<p>В перекрёстноточной схеме потоки движутся поперёк друг друга, в противоточной — навстречу по параллельным каналам. Теплообменник работает вместе с фильтрами, вентиляторами, датчиками, дренажом и заслонками. Режимом управляет автоматика.</p>","name":"text","settings":[],"layout":"0,1"},{"file":{"ID":"568023","TIMESTAMP_X":"19.08.2026 20:53:11","MODULE_ID":"sprint.editor","HEIGHT":"580","WIDTH":"1160","FILE_SIZE":"660312","CONTENT_TYPE":"image/webp","SUBDIR":"sprint.editor/7ff","FILE_NAME":"nq8o0r2lgb89er9r9qm9y8hg5iasfw9d.webp","ORIGINAL_NAME":"1a05461a4a48443e9a12f1baf395cdd8.webp","DESCRIPTION":"Article task 9 ILL-1","HANDLER_ID":null,"EXTERNAL_ID":"sdhf3avr82ad7svi4dkxoqn1zlohv8y1","VERSION_ORIGINAL_ID":null,"META":"","SRC":"/upload/sprint.editor/7ff/nq8o0r2lgb89er9r9qm9y8hg5iasfw9d.webp","ORIGIN_SRC":"/upload/sprint.editor/7ff/nq8o0r2lgb89er9r9qm9y8hg5iasfw9d.webp"},"desc":"Пластинчатый рекуператор с байпасом в вентиляционной установке","name":"image","settings":[],"layout":"1,0"},{"type":"h3","value":"Почему внутри появляется лёд","anchor":"pochemu-vnutri-poyavlyaetsya-lyed","name":"htag","settings":[],"layout":"2,1"},{"value":"<p>Тёплая вытяжка содержит влагу. При охлаждении до точки росы на пластинах выпадает конденсат, а на поверхности холоднее 0 °C он замерзает. Лёд сужает каналы, повышает сопротивление и уменьшает расход вытяжного воздуха.</p>","name":"text","settings":[],"layout":"2,1"},{"value":"<p>Указанные в ТЗ −10 °C — ориентир, а не общий порог для всех установок. Обмерзание зависит от температуры и влажности вытяжки, конструкции и баланса воздуха. Автоматика реагирует на температуру после рекуператора либо на рост перепада давления.</p>","name":"text","settings":[],"layout":"2,1"},{"type":"h3","value":"Как автоматика проводит оттайку","anchor":"kak-avtomatika-provodit-ottayku","name":"htag","settings":[],"layout":"2,1"},{"value":"<p>У распространённых приточно-вытяжных установок есть два основных способа защиты.</p>","name":"text","settings":[],"layout":"2,1"},{"value":"<ol><li><strong>Байпас.</strong> Заслонка направляет наружный воздух в обход теплообменника. Тёплая вытяжка отогревает пластины, а нагрузка на калорифер временно возрастает.</li><li><strong>Преднагрев.</strong> Нагреватель повышает температуру наружного воздуха перед теплообменником. Система сохраняет расход, но тратит энергию на защиту от льда.</li></ol>","name":"text","settings":[],"layout":"2,1"},{"value":"<p>Применяют также снижение скорости приточного вентилятора и секционную оттайку. Для офиса важно сохранить приток в рабочее время; на складе кратковременное снижение расхода иногда допустимее мощного преднагревателя.</p>","name":"text","settings":[],"layout":"2,1"},{"type":"h2","value":"Роторный рекуператор: вращающийся накопитель","anchor":"rotornyy-rekuperator-vrashchayushchiysya-nakopitel","name":"htag","settings":[],"layout":"2,1"},{"value":"<p>Ротор — широкий барабан с множеством каналов из гофрированной алюминиевой фольги. Электродвигатель вращает его между вытяжной и приточной половинами установки. В вытяжном потоке сектор нагревается, после поворота отдаёт энергию холодному притоку.</p>","name":"text","settings":[],"layout":"2,1"},{"value":"<p>Автоматика регулирует теплоотдачу скоростью вращения. В отличие от пластинчатого блока, здесь есть привод, ремень, подшипники, датчик вращения и уплотнения. Их состояние влияет на эффективность и перенос воздуха между сторонами.</p>","name":"text","settings":[],"layout":"2,1"},{"type":"h3","value":"Возврат влаги зависит от покрытия","anchor":"vozvrat-vlagi-zavisit-ot-pokrytiya","name":"htag","settings":[],"layout":"2,1"},{"value":"<p>Обычный алюминиевый ротор переносит прежде всего явное тепло. Сорбционное покрытие возвращает ещё и часть влаги: принимает водяной пар из вытяжки и отдаёт его сухому притоку. Такой обмен называют энтальпийным.</p>","name":"text","settings":[],"layout":"2,1"},{"value":"<p>В офисе сорбционный ротор уменьшает зимнее пересушивание воздуха и нагрузку на увлажнение. Он не заменяет расчёт: результат зависит от влаговыделений, расхода воздуха и типа покрытия.</p>","name":"text","settings":[],"layout":"2,1"},{"file":{"ID":"568024","TIMESTAMP_X":"19.08.2026 20:53:11","MODULE_ID":"sprint.editor","HEIGHT":"773","WIDTH":"1160","FILE_SIZE":"818510","CONTENT_TYPE":"image/webp","SUBDIR":"sprint.editor/d07","FILE_NAME":"1i90xptqxyo513643uhs1oqit56v4c7f.webp","ORIGINAL_NAME":"89bae699b9e5491da839299618039b5f.webp","DESCRIPTION":"Article task 9 ILL-2","HANDLER_ID":null,"EXTERNAL_ID":"poewfinr0cfz9gzw8u7z2cn951ohzlia","VERSION_ORIGINAL_ID":null,"META":"","SRC":"/upload/sprint.editor/d07/1i90xptqxyo513643uhs1oqit56v4c7f.webp","ORIGIN_SRC":"/upload/sprint.editor/d07/1i90xptqxyo513643uhs1oqit56v4c7f.webp"},"desc":"Роторный рекуператор с ременным приводом и двигателем","name":"image","settings":[],"layout":"3,0"},{"type":"h3","value":"Морозостойкость и риск подмеса","anchor":"morozostoykost-i-risk-podmesa","name":"htag","settings":[],"layout":"4,1"},{"value":"<p>Ротор обычно дольше работает без обмерзания: каналы попеременно попадают в тёплый и холодный поток, а возврат влаги уменьшает количество воды. Работа до −25 °C возможна у подобранной для этого установки, но не гарантирована любому ротору. При высокой влажности или нарушенном балансе защита всё равно может понадобиться.</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Часть вытяжного воздуха может пройти через уплотнения, а небольшой объём переносится в каналах при вращении. Баланс давлений и продувочный сектор уменьшают подмес, но не отменяют требований к назначению помещений.</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Ротор не ставят там, где недопустим перенос запахов или загрязнений. Например, кухне ресторана нужна отдельная вытяжка, рассчитанная на жир и пахучие вещества.</p>","name":"text","settings":[],"layout":"4,1"},{"type":"h2","value":"Сравнение для проекта","anchor":"sravnenie-dlya-proekta","name":"htag","settings":[],"layout":"4,1"},{"value":"<p>| Критерий | Пластинчатый рекуператор | Роторный рекуператор | |---|---|---| | Разделение потоков | Потоки разделены пластинами | Возможны утечки через уплотнения и перенос в каналах | | Возврат влаги | Обычный алюминиевый блок влагу не возвращает; существуют мембранные исполнения | Выражен у гигроскопических и сорбционных роторов | | Зимний режим | Требует контроля обмерзания и алгоритма оттайки | Обычно устойчивее к морозу, но предел зависит от режима и модели | | Подвижные части | В теплообменнике их нет | Есть привод и вращающийся барабан | | Типичные приоритеты | Чистое разделение воздуха, простая механика | Высокая годовая рекуперация, возврат влаги, стабильный зимний расход |</p>","name":"text","settings":[],"layout":"4,1"},{"type":"h3","value":"Офис","anchor":"ofis","name":"htag","settings":[],"layout":"4,1"},{"value":"<p>Для офиса ротор полезен возвратом влаги и устойчивой работой зимой. Пластинчатый вариант выбирают ради разделения потоков, заранее рассчитав преднагрев и сценарий оттайки.</p>","name":"text","settings":[],"layout":"4,1"},{"type":"h3","value":"Чистое производство","anchor":"chistoe-proizvodstvo","name":"htag","settings":[],"layout":"4,1"},{"value":"<p>Если процесс чувствителен к переносу частиц или запахов, предпочтительна пластинчатая схема. Дополнительно проверяют герметичность корпуса, перепады давления, фильтрацию и нормы конкретного производства.</p>","name":"text","settings":[],"layout":"4,1"},{"type":"h3","value":"Склад","anchor":"sklad","name":"htag","settings":[],"layout":"4,1"},{"value":"<p>На складе выбор зависит от товара и влажности. Для сухой продукции подойдёт пластинчатая установка с допустимым снижением притока при оттайке. Для чувствительных к пересушиванию материалов полезен ротор, если нет пахучих и вредных выделений.</p>","name":"text","settings":[],"layout":"4,1"},{"type":"h2","value":"Что зафиксировать до выбора","anchor":"chto-zafiksirovat-do-vybora","name":"htag","settings":[],"layout":"4,1"},{"value":"<p>Сравнивать два рекуператора только по проценту эффективности недостаточно. В задании на подбор стоит указать:</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<ul><li>расчётные зимнюю температуру и влажность внутри помещения;</li><li>минимальную наружную температуру и продолжительность морозных периодов;</li><li>допустимый дисбаланс притока и вытяжки во время оттайки;</li><li>наличие запахов, аэрозолей и санитарных ограничений;</li><li>стоимость тепла, электричества и обслуживания;</li><li>требования к влажности и непрерывности вентиляции.</li></ul>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Пластинчатый рекуператор ценят за разделение потоков и простую механику. Роторный — за устойчивый зимний теплообмен и возврат влаги. Экономию определяет вся установка: подобранный теплообменник, чистые фильтры, баланс воздуха и настроенная автоматика.</p>","name":"text","settings":[],"layout":"4,1"}],"layouts":[{"settings":[],"columns":[{"css":"col-md-1"},{"css":"col-md-10"},{"css":"col-md-2"}]},{"settings":[],"columns":[{"css":""}]},{"settings":[],"columns":[{"css":"col-md-1"},{"css":"col-md-10"},{"css":"col-md-2"}]},{"settings":[],"columns":[{"css":""}]},{"settings":[],"columns":[{"css":"col-md-1"},{"css":"col-md-10"},{"css":"col-md-2"}]}]}

Евгений Красников
