В офисе с постоянным расходом воздуха вентиляция работает одинаково для всех помещений. Утром она подаёт расчётный объём в заполненный кабинет, а через час — в пустую переговорную. Вентилятор продолжает создавать полный расход, калорифер нагревает лишний наружный воздух, летом ту же работу выполняет охладитель.
VAV-система меняет расход по запросу каждой зоны. Аббревиатура означает Variable Air Volume — переменный объём воздуха. Центральная установка остаётся общей, но кабинеты, переговорные и залы получают столько притока, сколько им требуется в данный момент.
Чем VAV отличается от вентиляции с постоянным расходом
В CAV-системе расход обычно постоянен. Если помещение временно пустует, воздух всё равно проходит через него в расчётном объёме.

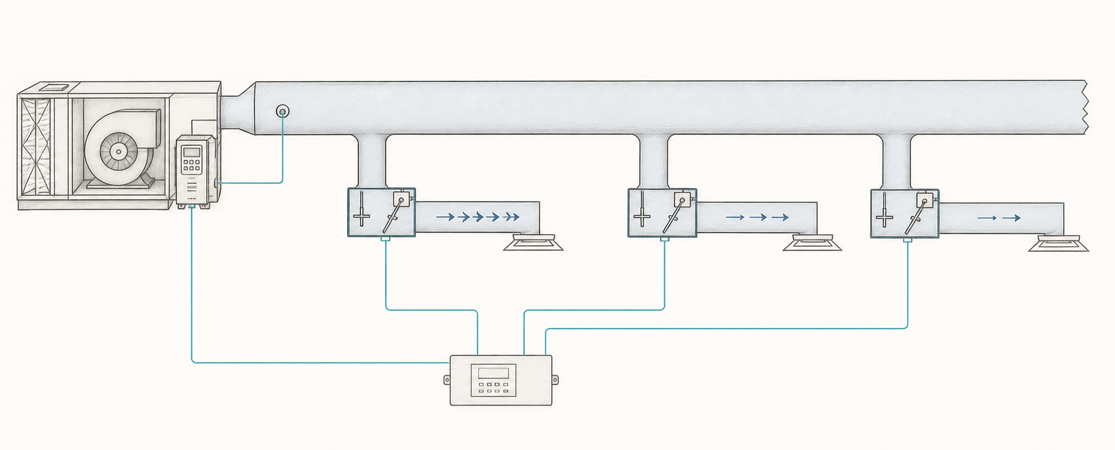

В VAV-системе температура притока также поддерживается централизованно, но расход меняется. Контроллер зоны сравнивает показания датчиков с заданием и передаёт команду VAV-боксу. Заслонка прикрывается при малой потребности и открывается, когда в помещении растут теплопритоки или требуется больше наружного воздуха.
VAV не отключает вентиляцию пустого кабинета. Проектировщик задаёт минимальный расход по санитарным требованиям и условиям работы воздухораспределителей. Регулирование происходит между минимумом и расчётным максимумом.
Что находится внутри VAV-бокса

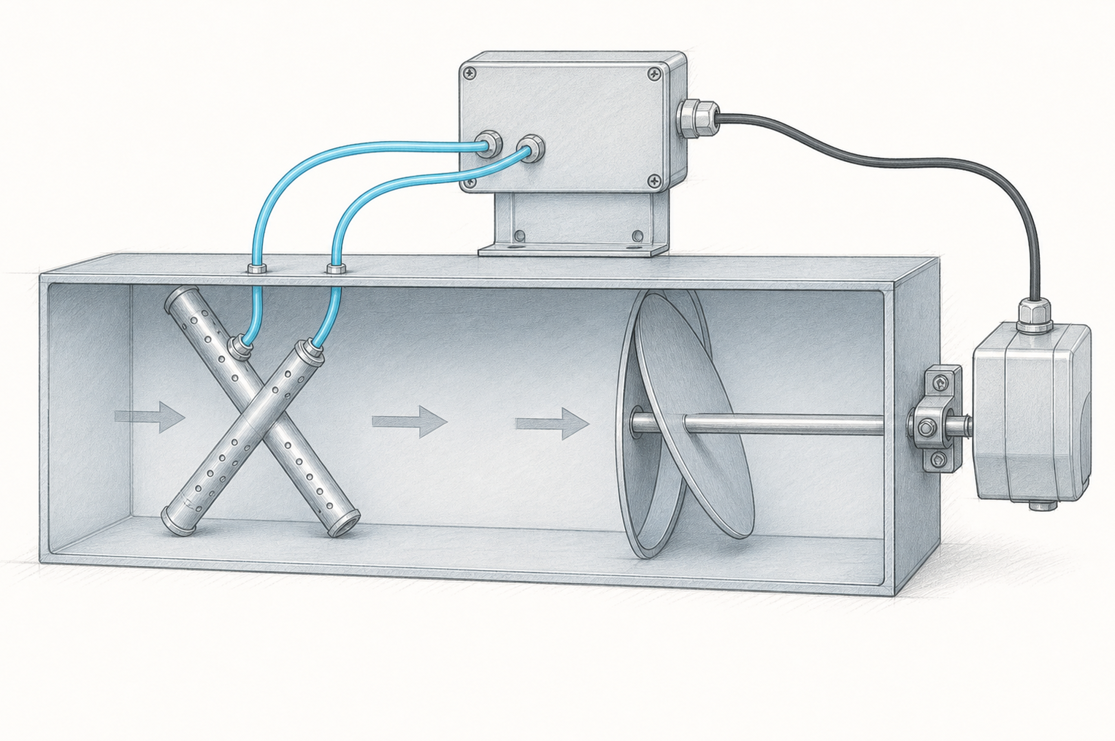

VAV-бокс — участок воздуховода с измерительным элементом, заслонкой, сервоприводом и контроллером. Датчик определяет перепад давления на измерительной крестовине или трубках. Контроллер переводит его в объёмный расход и сравнивает с заданием.
Если расход ниже требуемого, привод приоткрывает заслонку. Если выше — прикрывает. Такой регулятор называют независимым от давления: при изменении давления в магистрали он удерживает заданный расход в пределах рабочего диапазона.
Одинаковый угол открытия заслонки пропускает разное количество воздуха при разном давлении. Поэтому VAV-бокс калибруют под его типоразмер и диапазон расходов, а прямые участки перед измерителем выбирают по документации производителя.
Варианты исполнения
В офисах применяют одноканальные боксы. Если зимой зона теряет много тепла, после заслонки устанавливают догреватель. Приточный и вытяжной регуляторы могут работать согласованно, чтобы сохранять воздушный баланс.
Шумоглушитель снижает звук от дросселирования. Его сопротивление учитывают при расчёте давления вентилятора. Вместе проверяют акустику, скорость в сечении и доступ для обслуживания.
Какие сигналы определяют потребность зоны
Способ управления зависит от назначения помещения. Обычно автоматика использует один или несколько сигналов:
- датчик температуры — увеличивает расход при росте теплопритоков;
- датчик CO₂ — повышает подачу наружного воздуха, когда помещение заполняется людьми;
- датчик присутствия или расписание — переводит зону между рабочим и дежурным режимами;
- настенная панель — позволяет пользователю сместить уставку в разрешённых пределах.
Датчик CO₂ не измеряет все загрязнения. В офисе он показывает присутствие людей, но минимальный расход задают отдельно. Устанавливают датчик в репрезентативной точке, вдали от двери и приточного диффузора.
Что происходит при заполнении переговорной
Пока переговорная пуста, её VAV-бокс держит минимальный расход. При появлении людей концентрация CO₂ постепенно растёт. Контроллер повышает задание, сервопривод открывает заслонку, а измеритель подтверждает фактическую подачу.
После встречи помещение ещё проветривается, затем расход возвращается к минимуму. В соседних кабинетах он может оставаться прежним.
Как центральный вентилятор узнаёт об изменениях

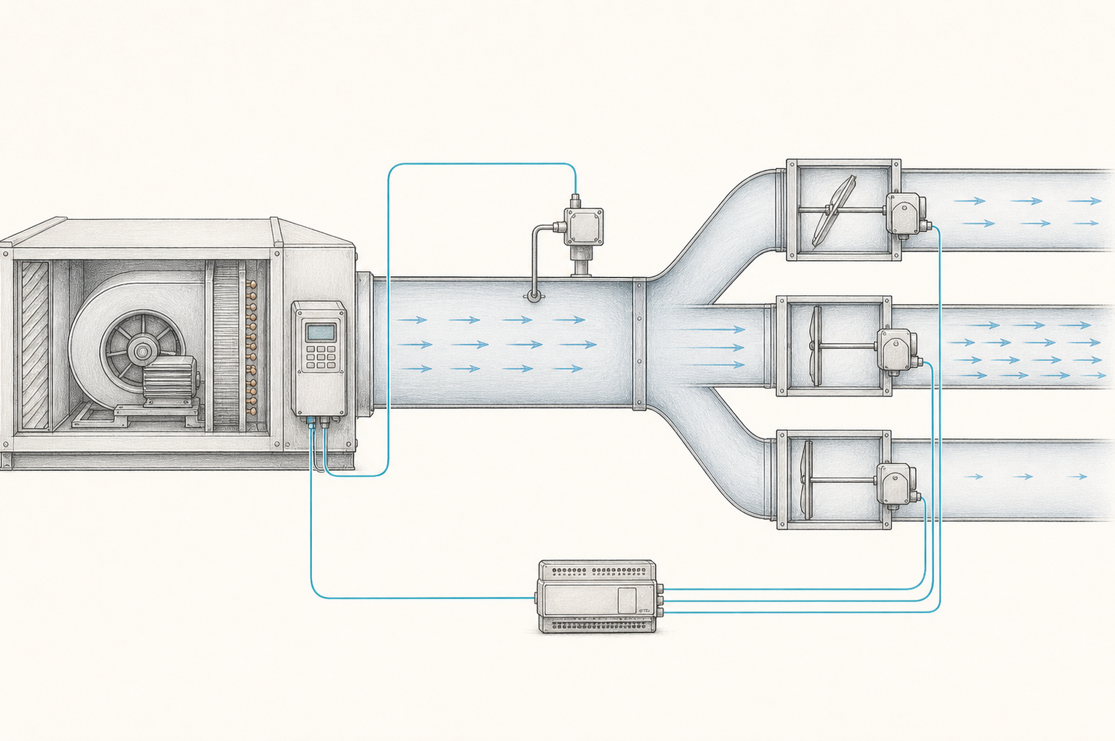

Если несколько заслонок прикрылись, сопротивление сети изменилось. Вентилятору больше не нужно создавать прежний расход. Частотный преобразователь снижает частоту вращения, а вместе с ней падает потребляемая мощность.
В базовой схеме датчик статического давления стоит в центральном воздуховоде. Регулятор удерживает уставку, меняя скорость вентилятора. Точку измерения выбирают расчётом и наладкой: сразу после вентилятора она не отражает потребность удалённых зон.
Развитая автоматика получает положения заслонок или отклонения расхода от боксов. Уставка давления снижается, пока наиболее требовательная заслонка не приблизится к открытому положению. Постоянный запрос максимума у одной зоны указывает на загрязнённый фильтр, ошибку балансировки, пережатый воздуховод или неверную настройку.
Почему нельзя экономить только прикрытием заслонок
При постоянной скорости вентилятора закрытые боксы просто повышают давление в сети. Появляются шум, утечки и лишняя работа вентилятора. Экономия возникает, когда зональное регулирование связано с частотным приводом центральной установки и корректной уставкой давления.
Заниженный минимум ухудшит качество воздуха, нарушит баланс притока и вытяжки либо работу диффузора. Проектные значения проверяют измерениями при наладке.
Где расходуется меньше энергии
VAV влияет сразу на несколько статей расхода:
| Участок | Почему расход снижается | |---|---| | Приточный вентилятор | Частотный привод уменьшает скорость при снижении суммарного расхода | | Нагрев наружного воздуха | Калорифер обрабатывает меньший объём в периоды частичной занятости | | Охлаждение | Холодильная система снимает меньшую нагрузку при малых запросах зон | | Вытяжка | Согласованное регулирование уменьшает расход и сохраняет воздушный баланс |
Результат зависит от занятости, климата, доли наружного воздуха, исходной автоматики и тарифов. При постоянной загрузке помещений потенциал ниже; при меняющейся нагрузке разница с CAV заметнее.
Цифры 40–50% встречаются в отчётах о комплексной модернизации отдельных зданий, но их нельзя обещать каждой VAV-системе. Например, Министерство энергетики США описывает объект, где после переоборудования CAV и внедрения датчиков электричество сократилось на 18%, а газ — на 55%. Это результат конкретного здания и набора мер, а не характеристика VAV-бокса.
Как оценивать окупаемость
Для расчёта экономики собирают почасовые данные о занятости, расходах и нагрузках. Затем сравнивают стоимость оборудования и два сценария эксплуатации за одинаковый период.
В затраты входят боксы, датчики, кабели, контроллеры, частотные приводы, диспетчеризация и наладка. Экономию составляют сокращение электричества вентиляторов, тепла и холода. Отдельно учитывают обслуживание датчиков и приводов.
Перед сдачей проверяют минимальный и максимальный расход каждого бокса, реакцию на CO₂ и присутствие, совместную работу притока с вытяжкой, диапазон давления и аварийные режимы. Без этой наладки дорогая система может работать как обычная CAV: заслонки будут открыты, а вентилятор — постоянно вращаться на высокой скорости.
VAV оправдана там, где зоны живут по разным графикам и нагрузкам. Она подаёт воздух по текущей потребности, но сохраняет обязательный минимум. Экономический эффект создаёт вся последовательность управления: датчик в помещении, измерение расхода в боксе, положение заслонки и снижение скорости центрального вентилятора.
