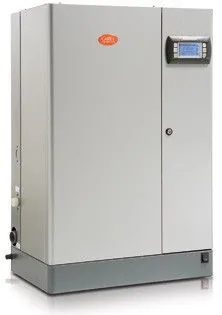

Carel UE065XLC01

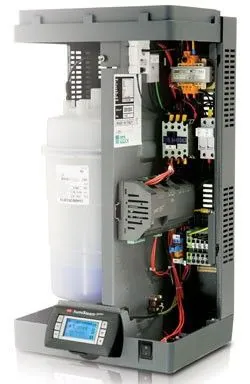

humiSteam — изотермический увлажнитель с погружными электродами: пар получается кипячением воды током, который проходит между электродами в цилиндре. Поэтому нужна обычная водопроводная вода с достаточной электропроводностью.

• Требования: давление 0,1–0,8 МПа, температура 1–40 °C, жёсткость не выше 40 °f (400 мг/л CaCO₃), электропроводность 75–1250 мкСм/см, без органики.
• Цилиндр подбирают под проводимость воды: у моделей 230 В — для 75–350 или 350–1250 мкСм/см, у моделей 400 В — для 75–350, 350–750 или 750–1250 мкСм/см.
• Умягчители воды применять нельзя — вода пенится и увлажнитель сбоит. Дезинфицирующие и антикоррозийные добавки тоже нельзя; родниковая, промышленная вода и вода из холодильных контуров не рекомендуются.

Подвод воды — 3/4″, перед увлажнителем ставят ручной кран и механический фильтр. Сливаемая вода может быть до 100 °C, поэтому слив делают из термостойкой неэлектропроводной трубы диаметром от 40 мм с воронкой и разрывом струи; воду можно сливать в канализацию.

Да. Пар можно подавать прямо в помещение через вентиляторный парораспределитель или в воздуховод и центральный кондиционер — через линейные распределители.

• VSDU0A0003 — до 18 кг/ч, для humiSteam UE001–UE018 и heaterSteam UR002–UR013; питается от увлажнителя, ставится сверху на него или отдельно.
• VRDXL00001 — до 45 кг/ч, для UE025–UE130 и UR020–UR080; ставится всегда отдельно и питается от отдельной сети 230 В. Для крупных моделей нужно несколько таких распределителей.

Паропровод — только оригинальный шланг Carel длиной не больше 4 м, без провисаний и карманов, с радиусом изгиба больше 300 мм; распределитель ставят с подъёмом не меньше 2°, конденсат отводят через сифон. Линейный распределитель в воздуховоде размещают в 1–1,5 м от изгибов, решёток, фильтров и вентиляторов.

Увлажнитель вешают на стену (крупные модели можно на пол); корпус и задняя стенка нагреваются выше 60 °C. У младших humiSteam оставляют не меньше 200 мм сверху и по бокам, 700 мм спереди и 400 мм снизу.

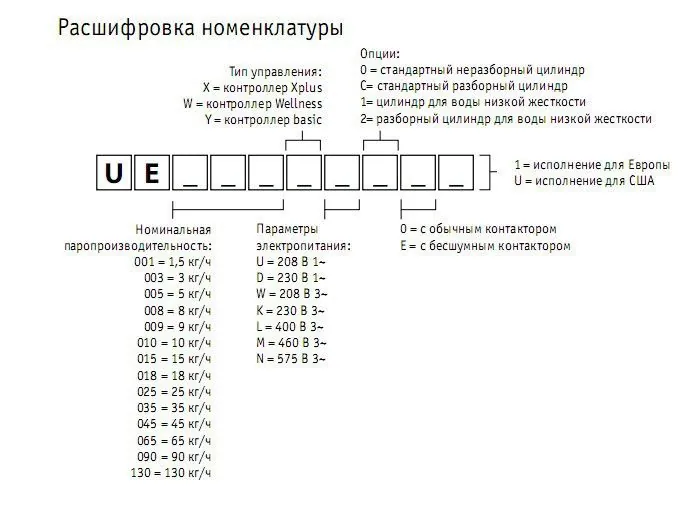

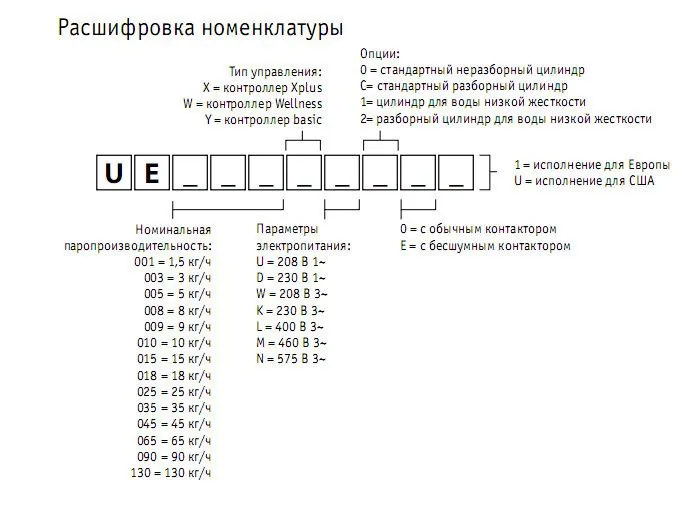

Код читается по частям: UE — увлажнитель humiSteam, затем производительность (001 — 1,5 кг/ч, 003 — 3 кг/ч и так далее до 130 — 130 кг/ч), затем тип контроллера (X — X-plus, Y — Basic), питание (D — 230 В однофазное, K — 230 В трёхфазное, L — 400 В трёхфазное) и тип цилиндра (0 — неразборный, C — разборный).

• Неразборный цилиндр меняют примерно раз в год или через 2500 часов работы.
• Разборный цилиндр (модели с C в коде) служит около 5 лет, 10 000 часов, при периодической чистке.
• Осматривать цилиндр рекомендуется раз в две недели. Пора менять, если электроды покрыты накипью и почти касаются друг друга, пластик потемнел, увлажнитель часто сливает воду или она пенится, есть трещины или протечки.

Производительность X-plus — от 1,5 до 130 кг/ч (UE090 и UE130 — с двумя цилиндрами), Basic — от 1,5 до 65 кг/ч. Однофазное питание 230 В доступно только у младших моделей, остальные работают от трёхфазной сети.

Оба исполнения работают по гигростату (включение и выключение) или пропорционально внешнему сигналу.

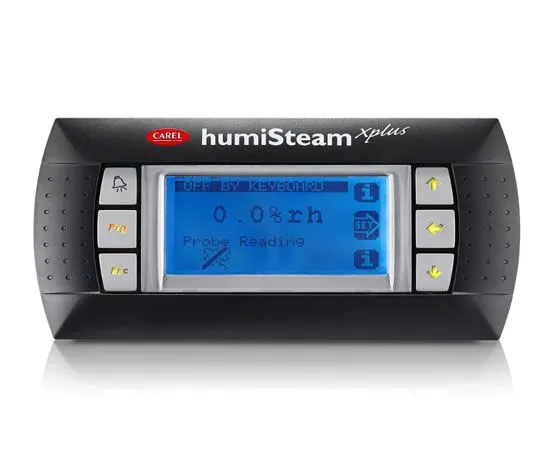

• humiSteam X-plus принимает сигналы 0–1 В, 0–10 В, 2–10 В, 0–20 мА, 4–20 мА и сопротивление 0–135 или 135–1000 Ом; может работать автономно по своему датчику влажности, в том числе с датчиком-ограничителем в воздуховоде. Выносной терминал — до 200 м.
• humiSteam Basic — сигналы 0–10 В, 2–10 В, 0–20 мА и 4–20 мА, плавное регулирование от 20 до 100%, есть счётчик наработки цилиндра.

Для диспетчеризации встроены порт Modbus и протокол CAREL. Опционально подключают BACnet по RS485 или Ethernet, LON и KNX; у Basic — через шлюз.
