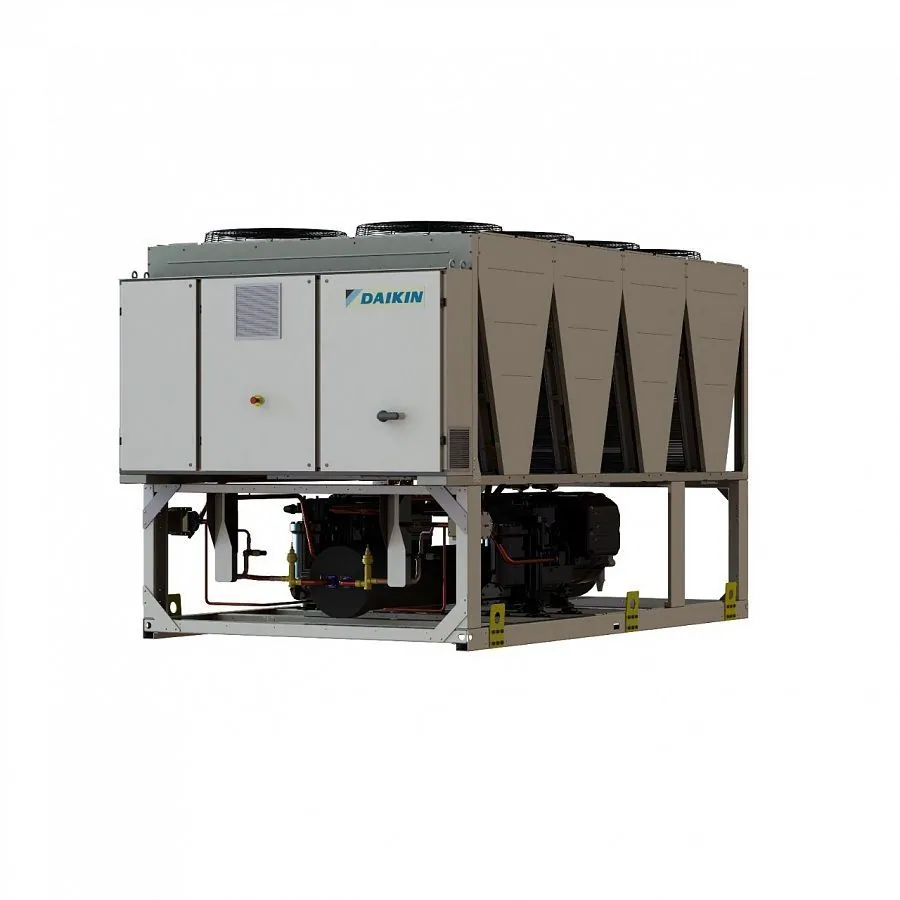

Daikin EWAD-TZSSB

Чиллер воздушного охлаждения, серия EWAD-TZSSB

Низкая эксплуатационная стоимость гибкость и надежность
Модельный ряд холодильных машин EWAD-TZ является результатом тщательного проектирования, оптимизирующего их энергоэффективность с целью снижения эксплуатационной стоимости, повышения рентабельности, производительности и экономичного управления установкой. Холодильные машины оснащены одновинтовыми компрессорами с инверторным управлением высокой производительности, оптимизированной секцией конденсации, высокотехнологичными вентиляторами конденсатора и кожухотрубным или пластинчатым теплообменником-испарителем с небольшим падением давления хладагента.

Динамическое регулирование давления конденсации
Для обеспечения наивысшей эффективности при любых рабочих условиях, разработано передовое программное обеспечение Динамическое регулирование давления конденсации, позволяющее корректировать уставку давления конденсации так, чтобы минимизировать общую входную мощность холодильной машины.

Высокая эффективность в режиме полной и частичной нагрузки
Высокая эффективность при полной нагрузке и, особенно, максимальная эффективность в режиме неполной нагрузки, который составляет основную часть времени работы охладителя — это факторы, обеспечивающие значительное сокращение затрат на электроэнергию.
Быстрое достижение комфорта Возможность изменять выходную мощность в зависимости от требований к охлаждению, позволяет при запуске системы намного быстрее достичь нужных условий комфорта в здании.

Тихая работа
Очень низкий уровень шума при частичной нагрузке достигается путем изменения скорости вентиляторов, и особенно - частоты вращения компрессора, обеспечивая тем самым минимальный уровень шума в любое время.

Низкий пусковой ток
При запуске отсутствуют броски тока. Пусковой ток всегда ниже тока, потребляемого в условиях максимальной производительности (FLA).

Сертификация
Блоки имеют маркировку СЕ, означающую соответствие действующим европейским директивам в отношении изготовления и безопасности. По отдельному запросу возможно изготовление блоков в соответствии с действующим законами неевропейских стран (ASME, ГОСТ и пр.), а также для особых областей применения, например, в соответствии с морскими стандартами (RINA и пр.).

Холодильная машина на базе одновинтового компрессора Daikin со встроенным инвертором и переменной объемной производительностью
EWAD-TZ В оснащен новейшей технологией одновинтовых компрессоров. Благодаря тщательно продуманной конструкции, разработанной на основе многолетнего опыта, одновинтовые компрессоры DAIKIN характеризуются высоким уровнем сбалансированной нагрузки, который позволяет снизить напряжения компонентов, продлить срок службы и повысить надежность. Снижен также уровень вибрации и шума. Высокая объемная эффективность одновинтовых компрессоров делает их идеальным решением для систем с переменной скоростью. Благодаря технологии частотно-регулируемого электропривода (VFD), EWAD»TZ В может работать в соответствии с фактической нагрузкой, необходимой для работы установки в каждой конкретной ситуации, непрерывно изменяя скорость двигателя компрессора, что является наиболее эффективным способом регулирования производительности компрессора. VFD обеспечивает более низкий пусковой ток по сравнению с обычными стартерами, поэтому пусковой ток не превышает рабочий ток при полной нагрузке. Это способствует снижению затрат на электроустановку и позволяет выполнить местные требования по максимально возможному пусковому току. VFD-привод устанавливается непосредственно на компрессоре, и содержится в специально сконструированном герметичном корпусе. Температура электронной цепи поддерживается постоянной благодаря системе охлаждения хладагентом, в результате чего обеспечивается следующее: более компактная электрическая панель длительный срок службы высокая надежность.

Технология переменной объемной производительности
Винтовые компрессоры повышают давление хладагента, направляя его в меньший объем, от всасывающего до выпускного отверстия. Когда геометрия компрессора определена, также определяется и объемный коэффициент компрессора.
Следовательно, геометрия компрессора определяет коэффициент давления. На рынке есть компрессоры, оптимизированные для различных коэффициентов давления. Компрессор, оптимизированный для низкой степени сжатия, не будет эффективным для работы с высокой степенью сжатия, и наоборот.
Во время работы холодильной машины, рабочие параметры (давление конденсации и испарения) подвергаются значительным изменениям, вызванным изменениями температуры окружающей среды и потребностями установки в энергии, что определяет переменный характер коэффициента давления (определяемого как давление конденсации на давление испарения).
Холодильная машина с воздушным охлаждением конденсатора, которая имеет компрессор, характеризующийся большим объемным коэффициентом, будет иметь хорошую производительность при полной нагрузке с высокой температурой окружающей среды; при умеренных же температурах окружающей среды и при работе с частичной нагрузкой, фактический коэффициент давления для холодильной машины будет ниже характеристики компрессора. В этой ситуации, хладагент окажется более сжатым, чем это реально необходимо.
Это приводит к явлению, которое называется "сверхсжатием". Такая "дополнительная работа" компрессора приведет к ненужному расходу энергии.

Хладагент
Компрессоры рассчитаны на работу с R-134a, экологичным хладагентом с нулевым потенциалом озонового истощения (ODP) и очень низким потенциалом глобального потепления (GWP), что дает низкое суммарное эквивалентное тепловое воздействие (TEWI).

Холодильный контур
Блок оснащен одним или двумя независимыми холодильными контурами, каждый из которых включает:

• Компрессор с инверторным управлением, со встроенным маслоотделителем
• Хладагент
• Испаритель
• Конденсатор с воздушным охлаждением
• Электронный расширительный клапан
• Запорный вентиль на нагнетании
• Запорный клапан жидкостной линии
• Смотровое стекло с индикатором влажности
• Фильтр-осушитель
• Контур экономайзера с электронным расширительным клапаном
• Загрузочные клапаны
• Переключатель высокого давления
• Датчики высокого давления
• Датчики низкого давления
• Датчик давления масла
• Датчик температуры всасывания

• Оборудование, работающее под давлением 2014/68/ЕС
• Машины и механизмы 2006/42/ЕС
• Низковольтное оборудование 2014/35/ЕС
• Электромагнитная совместимость 2014/30/ЕС
• Правила электробезопасности EN 60204-1 / EN 60335-2-40
• Стандарты качества изготовления UNI - UNI EN ISO 1400

Во избежание любых ущербов блок проходит испытания на заводе с полной нагрузкой (при номинальных рабочих условиях и температурах воды). Холодильная машина поставляется на рабочую площадку полностью собранной и заправленной необходимым количеством хладагента и масла.
Установка холодильной машины должна производиться в соответствии с инструкциями изготовителя по выполнению такелажных и погрузочно-разгрузочных операций.

Конденсатор
Конденсатор полностью изготовлен из алюминия с плоскими трубками, внутри которых находятся небольшие каналы. Для достижения максимальной эффективности теплообмена между трубками установлены алюминиевые ребра с гофрировкой на полную глубину. Технология использования микроканалов обеспечивает высочайшую производительность при минимальной поверхности теплообменника. Количество хладагента также уменьшено по сравнению с медноалюминиевым конденсатором. Специальная обработка обеспечивает устойчивость к коррозии, вызываемой атмосферным воздействиям, и продление срока службы. Примечание: для применения в промышленных или прибрежных условиях, в условиях сильно загрязненной городской среды или при их сочетании, требуется правильная оценка конкретных условий, чтобы понять, необходимы ли дополнительные средства защиты.
Холодильная машина должна включать один или два независимых контуров охлаждения, полугерметичные ротационные одновинтовые компрессоры, инверторный привод с охлаждением хладагентом для каждого компрессора, электронное расширительное устройство (EEXV), кожухотрубный или пластинчатый испаритель, секция конденсатора с воздушным охлаждением, выполненная по технологии использования алюминиевых микроканалов, хладагент R134a, система смазки, компоненты пуска двигателя, запорный клапан на линии нагнетания, запорный клапан на линии всасывания, система управления и все компоненты, необходимые для безопасной и устойчивой работы блока.
Холодильная машина собирается на заводе на надежной несущей раме из оцинкованной стали, покрытой защитной эпоксидной краской.

Компрессоры

• Полугерметичный, одновинтовой, с одним главным спиральным роторным сцеплением, с заслонкой. Заслонка изготовляется из специализированного композитного материала, импрегнированного углеродом. Опоры заслонки изготавливаются из чугуна.
• Каждый компрессор оснащен инверторным приводом для переменного регулирования мощности. Инвертор встроен в корпус компрессора, и охлаждаться жидким хладагентом.
• Каждый компрессор должен работать по технологии переменной объемной производительности (WR). Система должна изменять коэффициент объемного сжатия в соответствии с условиями эксплуатации, чтобы повысить эффективность.
• Необходимо использовать впрыск масла, чтобы обеспечить высокий EER (коэффициент энергоэффективности), также при высоком давлении конденсации и низких уровнях звукового давления для каждого условия нагрузки.
• Перепад давления системы хладагента должен обеспечить поток масла через сменный, 0,5 микрон, полнопоточный фильтр, патронный масляный фильтр, расположенный внутри компрессора.
• Перепад давления системы хладагента должен обеспечивать впрыск масла на всех подвижных деталях компрессора, чтобы правильно выполнять их смазку. Система смазки с электрическим масляным насосом неприемлема.
• При необходимости нужно обеспечить охлаждение масла компрессора впрыском жидкого хладагента.
• Специальный внешний теплообменник и дополнительная трубная обвязка для перемещения масла из компрессора в теплообменник и обратно, неприемлемы.
• Компрессор должен иметь интегрированный высокоэффективный маслоотделитель циклонного типа со встроенным патронным масляным фильтром.
• Компрессор должен иметь прямой электрический привод без зубчатой передачи между винтом и электродвигателем.
• Корпус компрессора должен иметь каналы для выполнения экономичных циклов хладагента.
• Цикл экономайзера должен иметь электронный расширительный клапан.
• Установлены два термисторных устройства термической защиты от высокой температуры: температурный датчик для защиты электродвигателя, и температурный датчик для защиты блока и смазочного масла от высокой температуры газа на выходе.
• Компрессор оснащен электрическим картерным нагревателем масла.
• Компрессор полностью приспособленн к обслуживанию на месте. Компрессор, который нужно снимать и возвращать на завод для обслуживания, неприемлем. Система регулирования холодопроизводительности. Холодильная машина должна иметь микропроцессор для инверторного регулирования мощности компрессора, чтобы непрерывно изменять частоту оборотов компрессора.
• Регулирование производительности блока должно непрерывно изменяться от 100% до минимума.
• Холодильная машина должна устойчиво работать до минимальной мощности без байпаса горячего газа.
• Система должна управлять блоком на основании температуры воды на выходе испарителя методом ПИД- регулирования (пропорционально-интегрально-дифференциального регулирования).
• Логика управления блоком должна обеспечивать уровень частоты электродвигателя компрессора, точно соответствующий запросу на нагрузку установки, чтобы сохранять постоянным заданное значение температуры поставляемой охлажденной или горячей воды.
• Микропроцессорное управление блоком должно определять условия приближения к предельным значениям защиты, и выполнять саморегулирование до выдачи аварийного сигнала. Система должна автоматически снижать мощность холодильной машины, когда любой из следующих параметров находится вне своего нормального рабочего диапазона:
• Высокое давление конденсатора
• Низкая температура испарения хладагента Инвертор компрессора, устанавливаемый на блоке, электрические требования. Электрические соединения заказчика для питания двигателя компрессора должны ограничиваться проводами основного питания к одной точке подключения, расположенной в электрической панели.
• Инвертор должен иметь охлаждение хладагентом. Водяное или воздушное охлаждение с инверторным управление неприемлемо.
• Опорная частота двигателя должна позволять использовать двигатель при напряжении, указанном в паспортной табличке. Регулируемый частотный диапазон, контролируемый микропроцессором блока, должен обеспечивать устойчивое регулирование мощности блока до минимальной мощности без байпаса горячего газа.
• Коэффициент реактивной мощности блока не меньше 0,95 на всем диапазоне мощности блока, от 100% до минимальной мощности.

Испаритель
Блоки оснащены пластинчатым испарителем непосредственного испарения

• Испаритель (с управлением от термостата) изготавливается из спаянных между собой стальных пластин, соединен с электронагревателем для предотвращения замерзания при температуре окружающей среды до - 28°С и изолирован гибким изоляционным материалом из полиуретана с закрытыми порами (толщиной 20 мм).
• Испаритель должен иметь 1 холодильный контур для каждого компрессора.
• Испаритель будет изготовлен в соответствии с сертификатом PED.
• В качестве опции имеется реле протока на испарителе (поставляется отдельно).
• Водяной фильтр - стандартный.
• (Блоки с двумя контурами)
• Блоки оснащены кожухотрубным испарителем непосредственного испарения с медными трубами, прокатанными в стальную трубную решетку. Испаритель является однопроходным на стороне хладагента и воды, что дает чистый теплообмен на противотоке и небольшое падение давления хладагента.
• Внешний кожух соединен с электронагревателем для предотвращения замерзания при температуре наружного воздуха до -28°С. Нагреватель управляется термостатом, и изолирован гибким изоляционным материалом из полиуретана с закрытыми порами (толщиной 20 мм).
• Испаритель должен иметь 2 контура, по одному для каждого компрессора, с одним проходом хладагента.
• Испаритель будет изготовлен в соответствии с сертификатом PED.
• В качестве опции имеется реле протока на испарителе (поставляется отдельно).
• На установке предусмотрен водяной фильтр.

Змеевик конденсатора
Конденсатор полностью изготовлен из алюминия с плоскими трубками, внутри которых находятся небольшие каналы. Для достижения максимальной эффективности теплообмена между трубками установлены алюминиевые ребра с гофрировкой на полную глубину. Технология использования микроканалов обеспечивает высочайшую производительность при минимальной поверхности теплообменника.
Количество хладагента также уменьшено по сравнению с медноалюминиевым конденсатором. Специальная обработка обеспечивает устойчивость к коррозии, вызываемой атмосферным воздействиям, и продление срока службы (доступно по запросу).

Вентиляторы конденсатора
Вентиляторы конденсатора, используемые вместе со змеевиками, имеют лопастной тип профиля, или бесщеточные, со стеклопластиковыми лопастями для обеспечения более высокой производительности и меньшего уровня шума. Каждый вентилятор оснащен защитным кожухом.

• Нагнетание воздуха должно быть вертикальным, каждый вентилятор соединен с электродвигателем, иметь стандартное исполнение IP54 и рабочий диапазон температур окружающей среды от -20°С до +65°С.
• Вентиляторы конденсатора в стандартном исполнении оснащены внутренней системой защиты двигателя от перегрева, и защищены автоматическим выключателем, установленным внутри электрической панели в стандартном исполнении.

Холодильный контур
Блок должен иметь один или два независимых контура хладагента, и один частотно-регулируемый электропривод на компрессор (инверторный).

• В стандартном исполнении контур должен включать: электронное расширительное устройство, управляемое микропроцессорной системой управления блока, запорными клапанами на линии всасывания и нагнетания компрессора, запорным клапаном жидкостной линии, контур экономайзера с электронным расширительным клапаном, смотровым стеклом с индикатором влажности, сменным фильтром-осушителем, заправочными клапанами, реле высокого давления, датчиками высокого и низкого давления и изолированной линией всасывания. Управление конденсацией Блоки оснащены средствами автоматического управления давлением конденсации, обеспечивающими работу при низких температурах окружающей среды до для поддержания давления конденсации.
• Сброс нагрузки компрессора производится автоматически при обнаружении нехарактерно высокого давления конденсации. Это необходимо для предупреждения отключения контура хладагента (отключения блока) вследствие отказа по причине высокого давления.

Конфигурации блока с пониженным уровнем шума (по заказу)
Для ограничения уровня шума компрессор соединен с металлической несущей рамой блока посредством резиновых виброизолирующих опор во избежание передачи вибраций на всю металлическую конструкцию блока. Холодильная машина оснащена звукозащитным корпусом компрессора (версия). Данный корпус выполнен из легкой коррозионно-устойчивой алюминиевой конструкции и металлических панелей. Звукоизоляционный корпус компрессора внутри покрыт гибкой многослойной изоляцией высокой плотности.

Опция гидроблока (по заказу)
Гидроблок должен встраиваться в шасси холодильной машины без увеличения размеров последнего и включать следующие узлы: центробежный насос с двигателем, защищенным установленным в панели управления автоматом, системы заполнения водой с манометром, предохранительным и сливным клапаном.

• Гидроблок должен устанавливаться и подключаться к панели управления.
• Водопровод защищен от коррозии и замерзания, изолирован во избежание конденсации.
• Возможны два вида насосов: один рядный насос; спаренные рядные насосы.

Блок должен работать только в первичной системе с двухканальным клапаном на концах, и работать в соответствии со стратегией управления переменным первичным расходом (имеется в качестве опции по запросу).

Холодильная машина должна иметь возможность взаимодействия с BMS (системой управления зданием, Building Management System) посредством таких наиболее распространенных протоколов, как:

• ModbusRTU
• LonWorks, в настоящее время также на базе международного стандартного профиля холодильной машины 8040 (Standard Chiller Profile) и технологии LonMark (LonMark Technology)
• BacNet ВТР с сертификацией no IP
