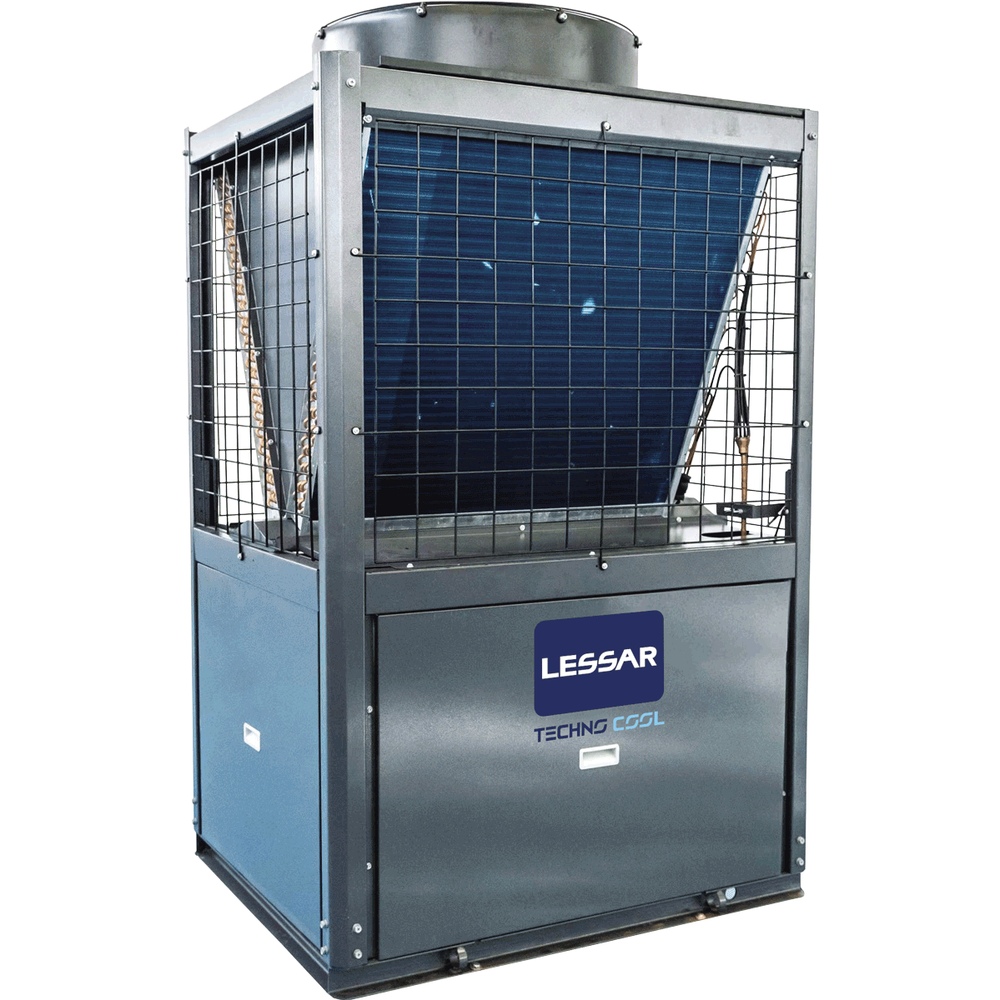

Lessar LUC-FHAA33CA-O

Младший типоразмер серии С (Techno Cool S) — реверсивный чиллер с воздушным конденсатором, который охлаждает или нагревает хладоноситель. Он работает как самостоятельная машина или как модуль: до 16 чиллеров серии в любой комбинации типоразмеров собираются в систему на 33–4160 кВт холода.

Машины группы связаны по схеме «ведущий/ведомый», и всей группой управляют с одного пульта. Алгоритм резервирует мощность при выходе модуля из строя и чередует компрессоры: часы наработки распределяются равномерно между компрессорами всех чиллеров. Сама модель оснащена одним спиральным компрессором Daikin постоянной производительности, у неё один фреоновый контур и одна ступень регулирования.

Устройство

Испаритель кожухотрубный, присоединительные патрубки DN 40. Реле протока входит в комплект поставки и ставится на трубопровод при монтаже: смонтированным на выходе хладоносителя оно приходит только у моделей от 65 кВт.

Состав фреонового контура:

• четырёхходовой клапан для перехода на нагрев;
• ресивер хладагента и фильтр;
• электронный расширительный вентиль — точнее держит температуру хладоносителя и экономит электроэнергию;
• реле защиты по высокому давлению и датчик защиты по низкому давлению;
• отделитель жидкости.

Конденсатор собран из медных труб с алюминиевым оребрением, особая конструкция теплообменной поверхности делает его компактным, обдув — малошумными осевыми вентиляторами. Корпус оснащён сервисными панелями для доступа к узлам при обслуживании.

Управление

Проводной пульт входит в комплект: он переключает режимы работы, меняет основные параметры и показывает аварийные коды. Встроенный в пульт модуль Wi-Fi открывает удалённый мониторинг и управление со смартфона. Для системы диспетчеризации на плате управления предусмотрен выход Modbus RS485.

Рабочий диапазон наружного воздуха — от +5 до +48 °C при охлаждении и от −15 до +25 °C при нагреве. Хладоноситель на выходе — от +5 до +15 °C в режиме охлаждения и от +35 до +50 °C в режиме нагрева. Номинальные параметры соответствуют воде 12/7 °C при наружном воздухе +35 °C и воде 40/45 °C при +7 °C по сухому и +6 °C по мокрому термометру.
