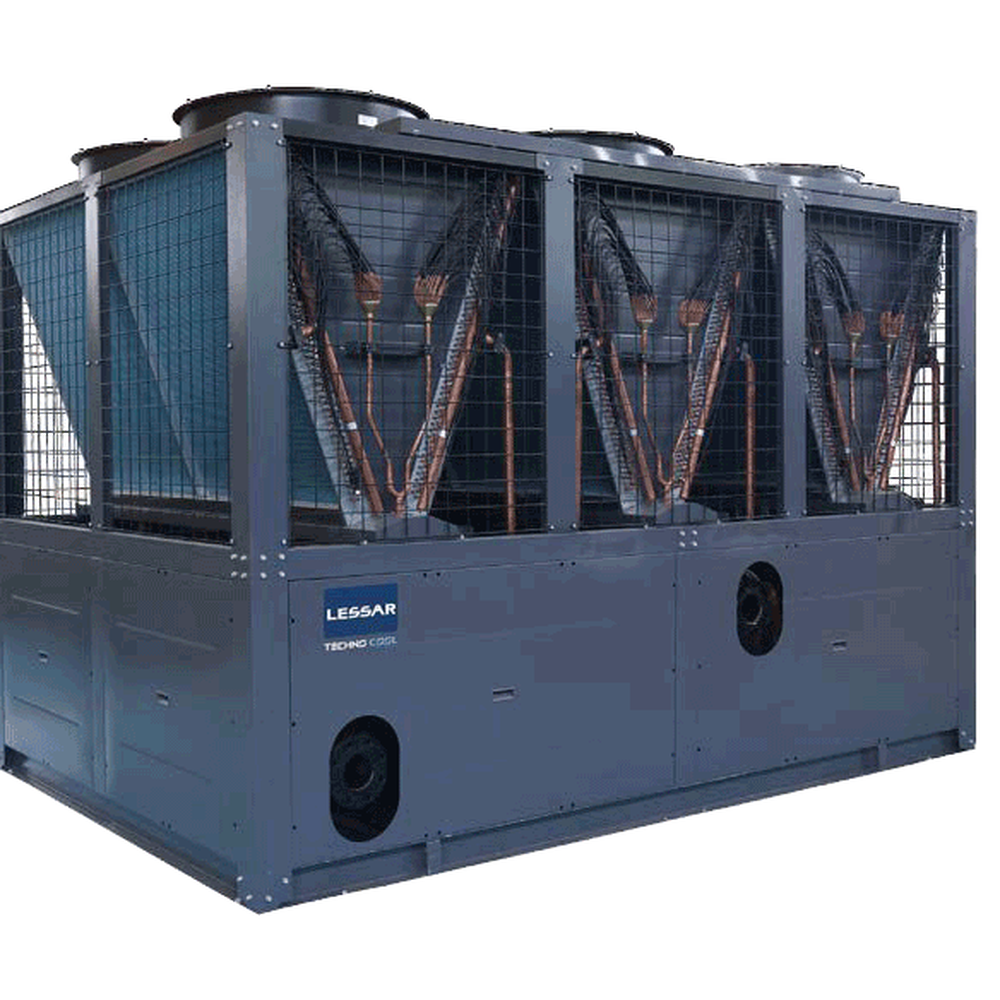

Lessar LUC-FHMA440CA-O-1

Самая мощная модель серии Х (Techno Cool X) — реверсивный чиллер с воздушным конденсатором для охлаждения и нагрева хладоносителя. Четыре герметичных спиральных компрессора Danfoss работают каждый на свой фреоновый контур, производительность регулируется четырьмя ступенями.

Чиллеры серии без встроенного гидромодуля, в том числе эта модель, объединяются в модульную систему холодопроизводительностью до 7040 кВт. Модульная схема:

• сохраняет работу системы при обслуживании — отключается одна машина, остальные продолжают работать;
• даёт наращивать мощность постепенно, например при нескольких очередях строительства;
• распределяет массу системы по крыше здания в соответствии с допустимой нагрузкой;
• делит нагрузку между машинами и выравнивает часы их наработки, увеличивая срок службы системы.

Ротация компрессоров по времени наработки заложена в алгоритм управления на двух уровнях — внутри машины и в модульной системе. Несколько машин связываются в единую систему через платы управления с поддержкой Wi-Fi, и один проводной пульт из комплекта управляет отдельным чиллером или всей группой: переключает режим, меняет основные параметры, показывает аварийные коды. Выход Modbus RS485 на плате управления подключает машину к системе диспетчеризации.

Конструкция

Присоединительные патрубки кожухотрубного испарителя — DN 125, на трубопроводе выхода хладоносителя установлено реле протока. Электронный расширительный вентиль быстрее отзывается на изменение тепловой нагрузки, точнее держит температуру хладоносителя и снижает энергопотребление. Спиральные компрессоры отличаются низким уровнем шума и вибрации и большим ресурсом.

Конденсатор собран из медных трубок с внутренней насечкой, оребрённых алюминиевыми ламелями; компактную теплообменную поверхность обдувают осевые вентиляторы. Корпус укомплектован сервисными панелями для доступа к узлам.

В режиме охлаждения наружный воздух допускается не выше +48 °C, в режиме нагрева — от −15 до +25 °C. Хладоноситель на выходе — +5…+15 °C при охлаждении и +35…+50 °C при нагреве. Номинальные характеристики в таблице получены при воде 12/7 °C и +35 °C снаружи (охлаждение), при воде 40/45 °C и +7 °C по сухому, +6 °C по мокрому термометру (нагрев).
