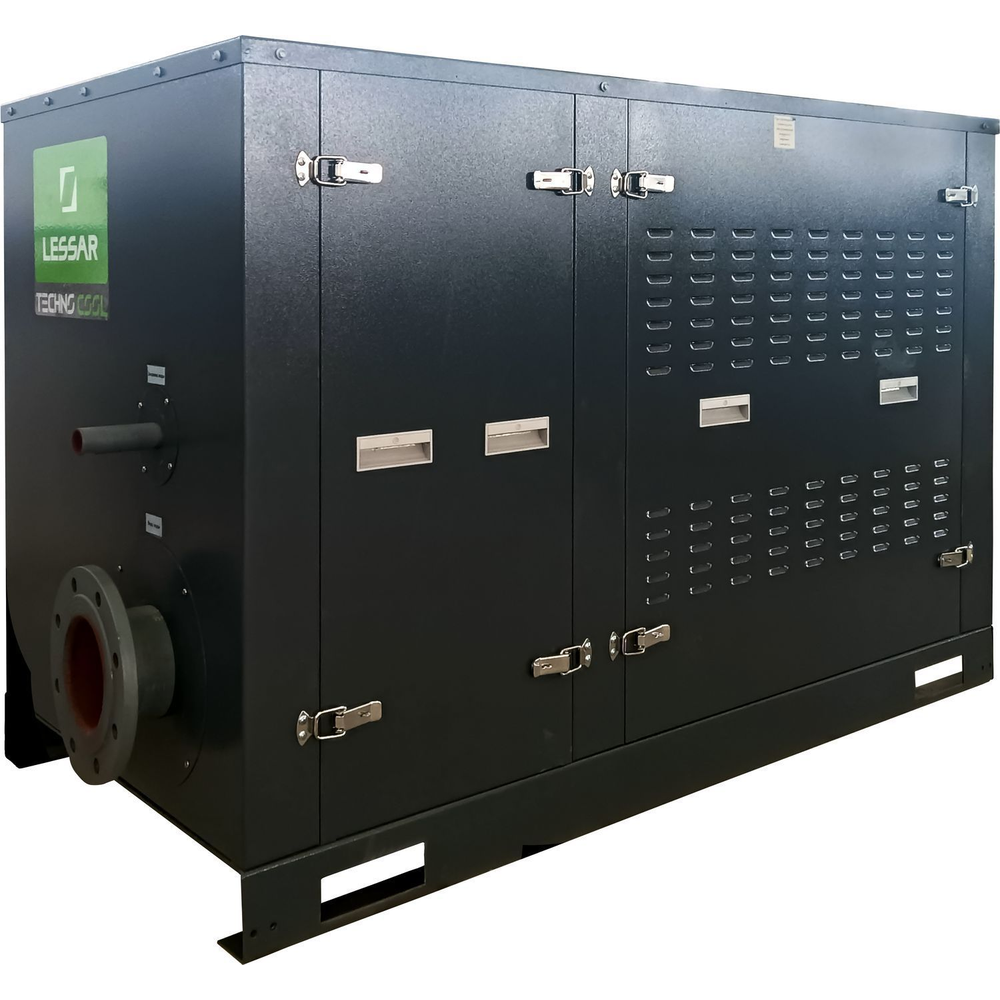

Lessar LZ-CG1000-1700D-O

Старший гидромодуль линейки LZ-CG: у него наибольший расход хладоносителя среди всех моделей и самый вместительный расширительный бак. Рабочий и резервный насосы Wilo Atmos GIGA-I 200/285-30/4 обслуживают контур холодильной машины LESSAR LUC-… в проектах с резервированием насоса.

Насосы чередуются, и часы наработки распределяются между ними. При отказе одного насоса систему холодоснабжения обслуживает второй; какой насос запускать, задаёт переключатель на щите.

Стальная рама модуля имеет габариты 3000 × 1800 × 1800 мм, все металлические поверхности окрашены. На ней смонтированы:

• два центробежных насоса Wilo;
• антивибрационные компенсаторы на всасывании и нагнетании;
• дисковые поворотные затворы на всасывании и нагнетании;
• манометры на всасывании и нагнетании;
• обратные клапаны на нагнетании;
• расширительный бак;
• предохранительный клапан;
• шаровые вентили для слива хладоносителя и выпуска воздуха;
• вентиль для заправки хладоносителя;
• электрический щит.

Органы управления

1. Переключатель выбора запускаемого насоса.
2. Переключатели ручного или удалённого режима — для пуска насоса и для включения электронагревателя защиты от замерзания.
3. Потенциальные (220 В) и беспотенциальные контакты удалённого пуска насоса и включения нагревателя.
4. Кнопки ручного пуска и останова насоса.
5. Сигнальные лампы питания, работы насосов, аварии насосов и работы нагревателя.
6. Кнопка «Аварийный стоп» на дверце и контакты для удалённой кнопки аварийного останова.
7. Главный выключатель, контакторы и автоматические выключатели насосов и нагревателя.

Условия на объекте

Модуль ставится в помещении или на улице. При работе температура окружающего воздуха — не ниже +5 °C, при хранении и простое — до −35 °C. Если воздух холоднее +5 °C, электронагреватель в щите должен быть включён: он защищает контур от замерзания на время простоя.

Перекачиваемая жидкость — вода либо водный раствор этиленгликоля или пропиленгликоля концентрацией до 50 % включительно, с температурой от +5 °C. Максимальное рабочее давление — 6 бар.

Для расхода и напора в таблице принята максимальная холодопроизводительность холодильной машины, с которой применяется модуль, при воде +12 °C на входе и +7 °C на выходе. Насосы под параметры конкретной системы подбираются в программе Wilo-Select Online.
