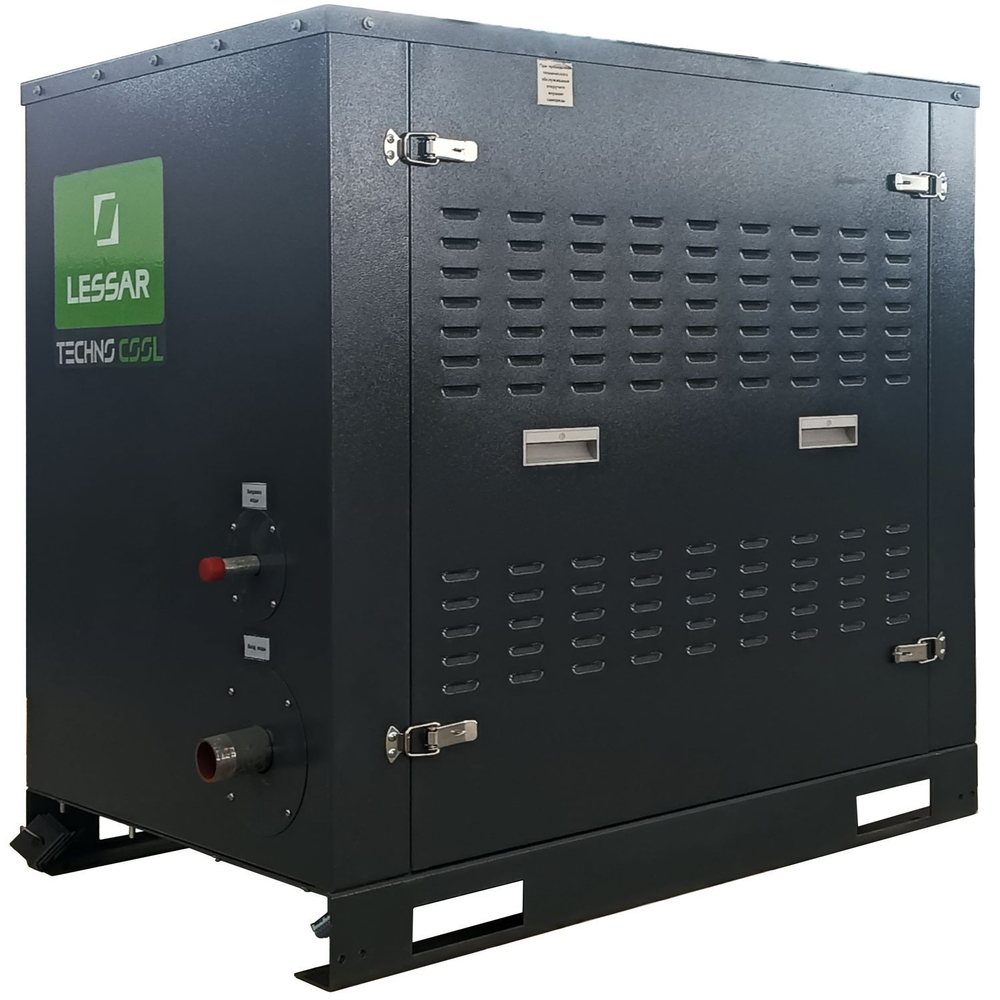

Lessar LZ-CG195-260-O

Модуль подаёт воду или гликолевый раствор в контур холодильной машины LESSAR LUC-… Среди гидромодулей с одним насосом это первая по ряду модель, где на всасывании и нагнетании насоса стоят дисковые поворотные затворы.

Всё оборудование смонтировано на заводе на окрашенной стальной раме 1550 × 800 × 1000 мм:

• центробежный насос Wilo IPL 65/155-7,5/2;
• дисковые поворотные затворы на всасывании и нагнетании;
• манометры на всасывании и нагнетании;
• расширительный бак и предохранительный клапан;
• шаровой вентиль для слива хладоносителя и шаровой вентиль для выпуска воздуха;
• вентиль для заправки хладоносителя;
• электрический щит.

Расход и напор модели приведены для максимальной холодопроизводительности холодильной машины, с которой применяется модуль, при воде +12 °C на входе и +7 °C на выходе. Насос под параметры конкретной системы подбирается в программе Wilo-Select Online. Вариант с рабочим и резервным насосами и их ротацией — LZ-CG195-260D-O.

Возможности электрощита

Насос и электронагреватель защиты от замерзания включаются кнопками на щите или по внешней команде. У каждого свой переключатель «удалённо/вручную», а команда подаётся на потенциальные (220 В) или беспотенциальные контакты. Сигнальные лампы показывают наличие питания, работу насоса, аварию насоса и работу нагревателя.

Для экстренной остановки на дверце щита есть кнопка «Аварийный стоп», а для внешней кнопки аварийного останова выведены отдельные контакты. Внутри щита установлены главный выключатель питания, контакторы и автоматические выключатели насоса и нагревателя.

Допустимые условия

Модуль ставится в помещении или на улице. Температура окружающего воздуха при работе — не ниже +5 °C, при хранении и простое — до −35 °C. Перекачиваемая среда — вода, водный раствор этиленгликоля или пропиленгликоля концентрацией до 50 % включительно; её температура не ниже +5 °C, рабочее давление не выше 6 бар.

Если воздух холоднее +5 °C, электронагреватель в щите должен быть включён: он защищает контур от замерзания во время простоя.
