Lessar LSP-VCA100 / LUE-VCP066x2

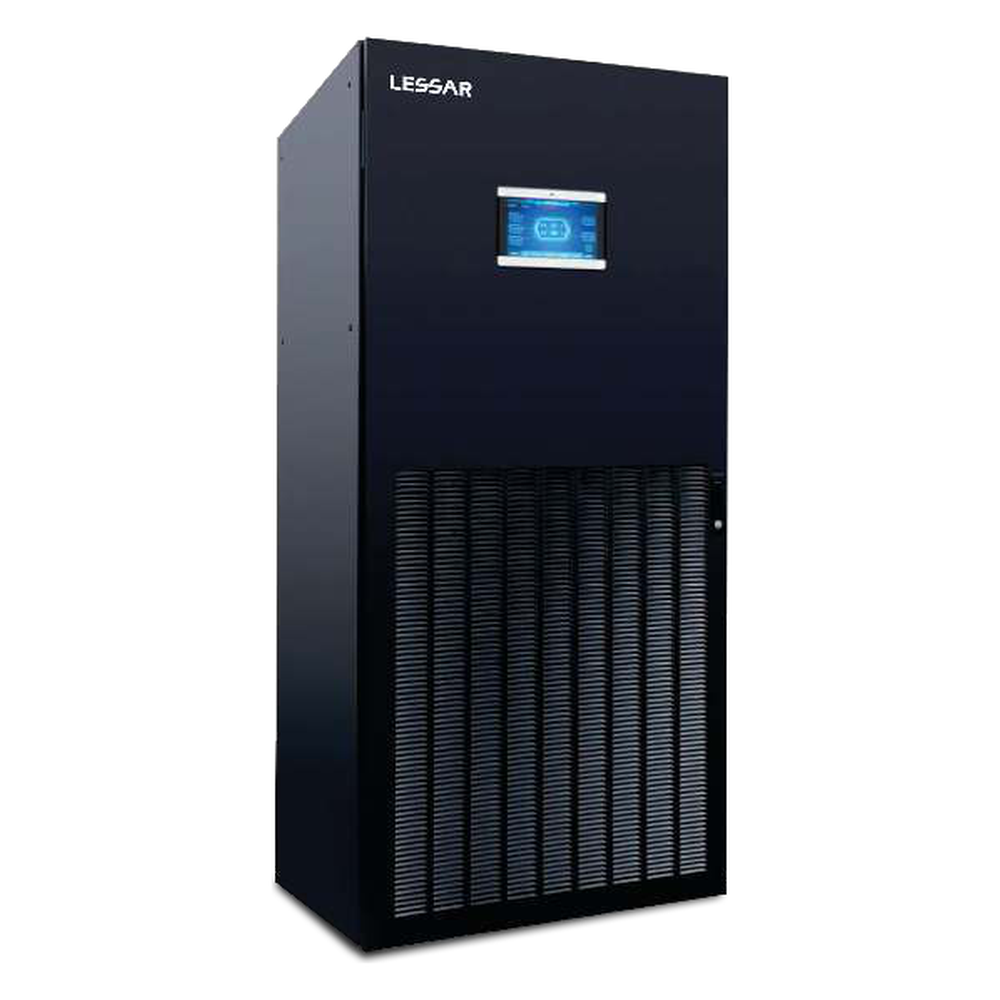

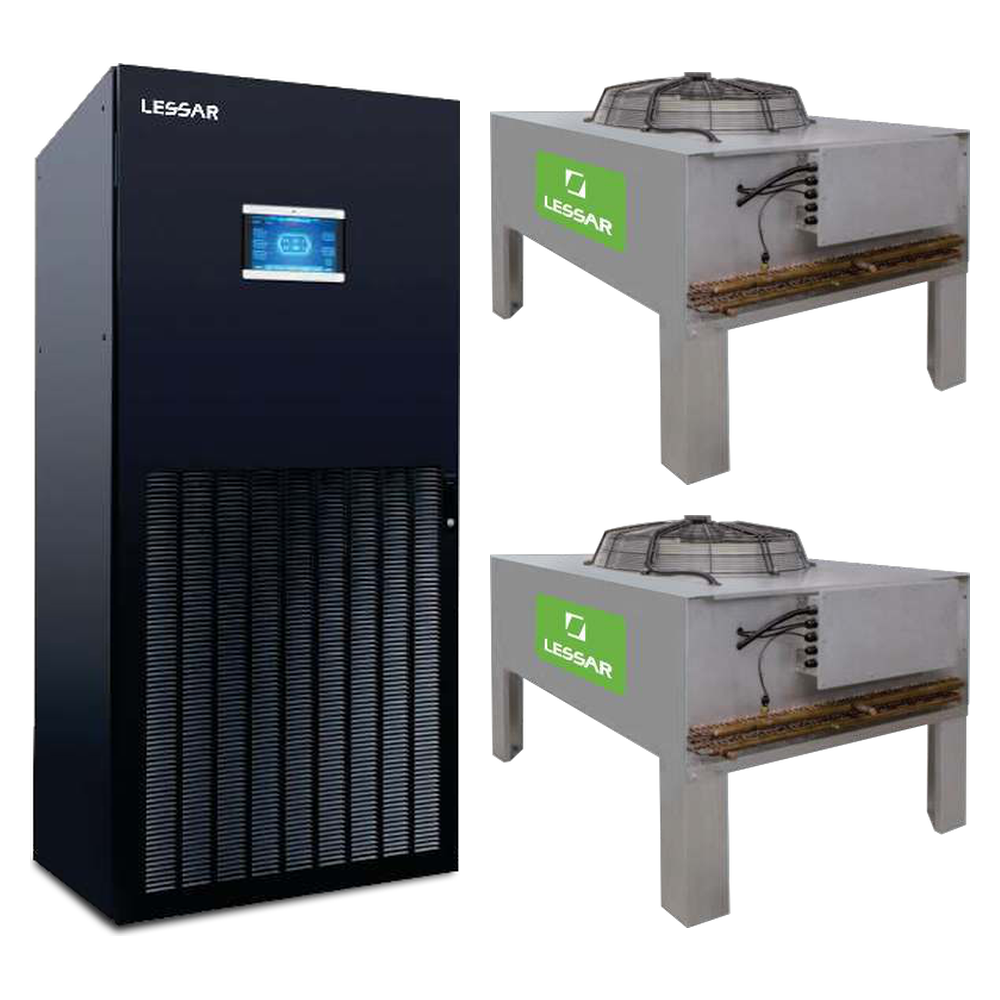

Инверторная прецизионная система для залов ЦОД и больших серверных с явной холодопроизводительностью 94 кВт. Во внутреннем блоке LSP-VCA100 стоят два инверторных спиральных компрессора Hitachi и два EC-вентилятора, тепло отводят два воздушных конденсатора LUE-VCP066.

Температурные пределы

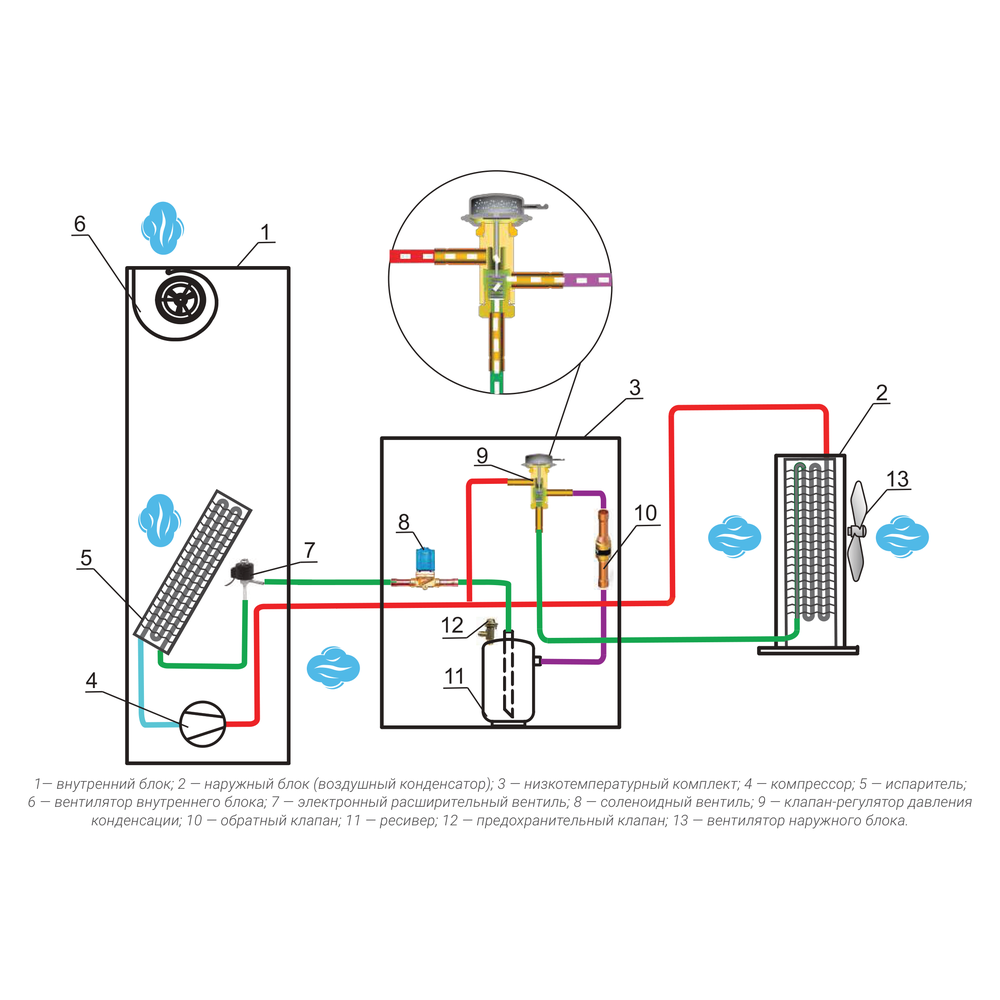

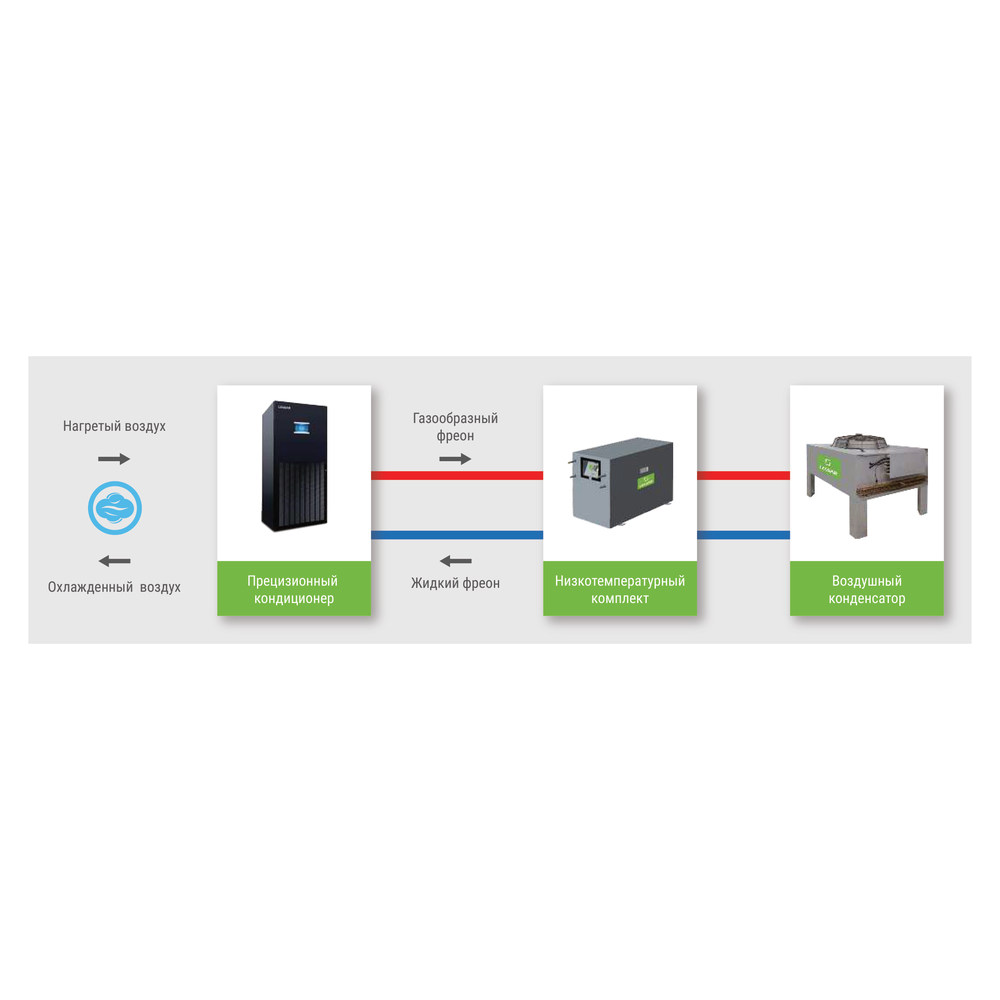

В помещении кондиционер работает при температуре от +18 до +35 °C и относительной влажности от 20 до 80 %. Наружный воздух допускается от −20 до +45 °C. Для работы зимой до −40 °C нужен внешний низкотемпературный комплект: ресивер жидкого хладагента с предохранительным клапаном, соленоидный вентиль на выходе из ресивера, обратный клапан на входе в ресивер и вентиль-регулятор давления конденсации. Комплект устанавливается рядом с наружным блоком, на одном с ним уровне. Трасса хладагента между блоками — до 100 м по горизонтали, перепад высот — до 30 м.

Регулирование мощности

Оба компрессора с инверторным приводом: производительность меняется плавно, температура в зале держится без значительных колебаний, на частичной нагрузке потребление ниже, чем у компрессоров без инвертора. Пуск идёт с минимальным пусковым током. У каждого компрессора есть внутренняя термозащита и электронагреватель картера. Электронный расширительный вентиль быстрее механического откликается на изменение нагрузки, поэтому точнее держит температуру и экономит электроэнергию.

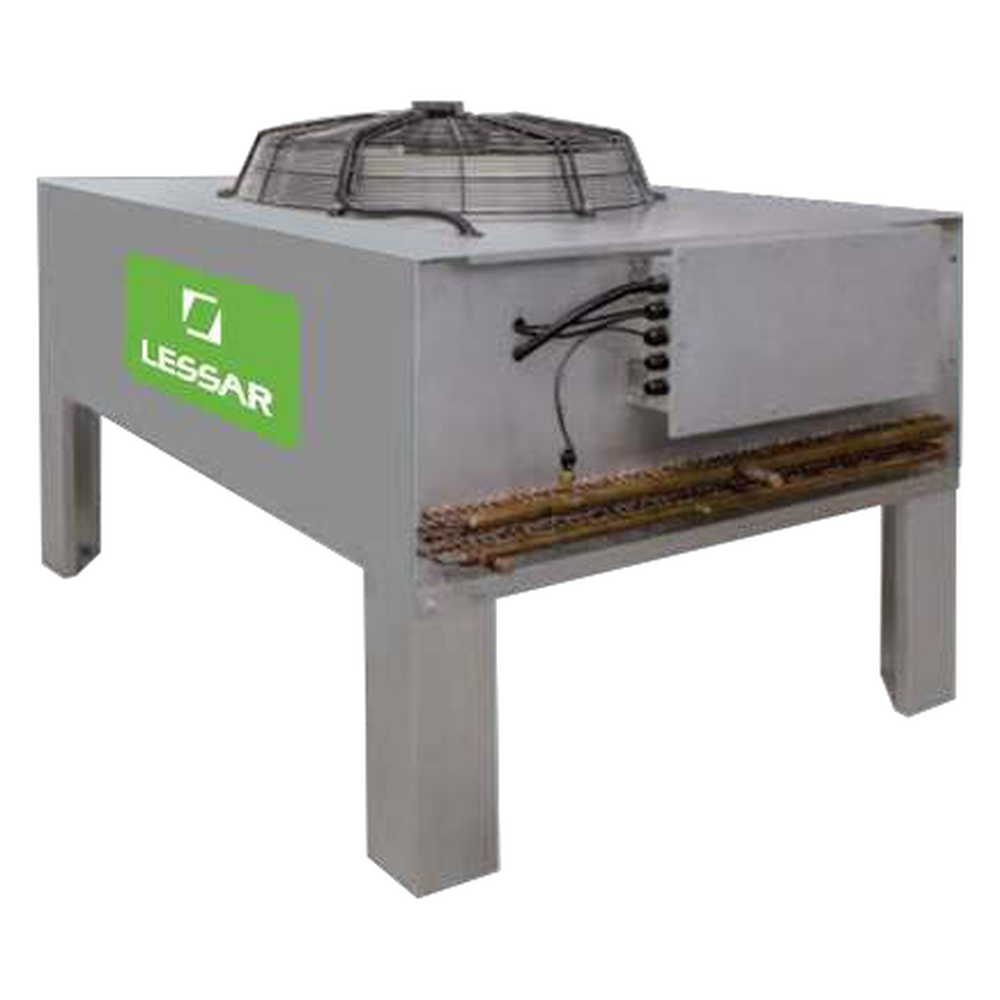

В каждом конденсаторе LUE-VCP066 по два вентилятора. Их скорость регулируется по давлению конденсации, и на неполной нагрузке наружные блоки шумят меньше.

Вентиляторы и схемы подачи

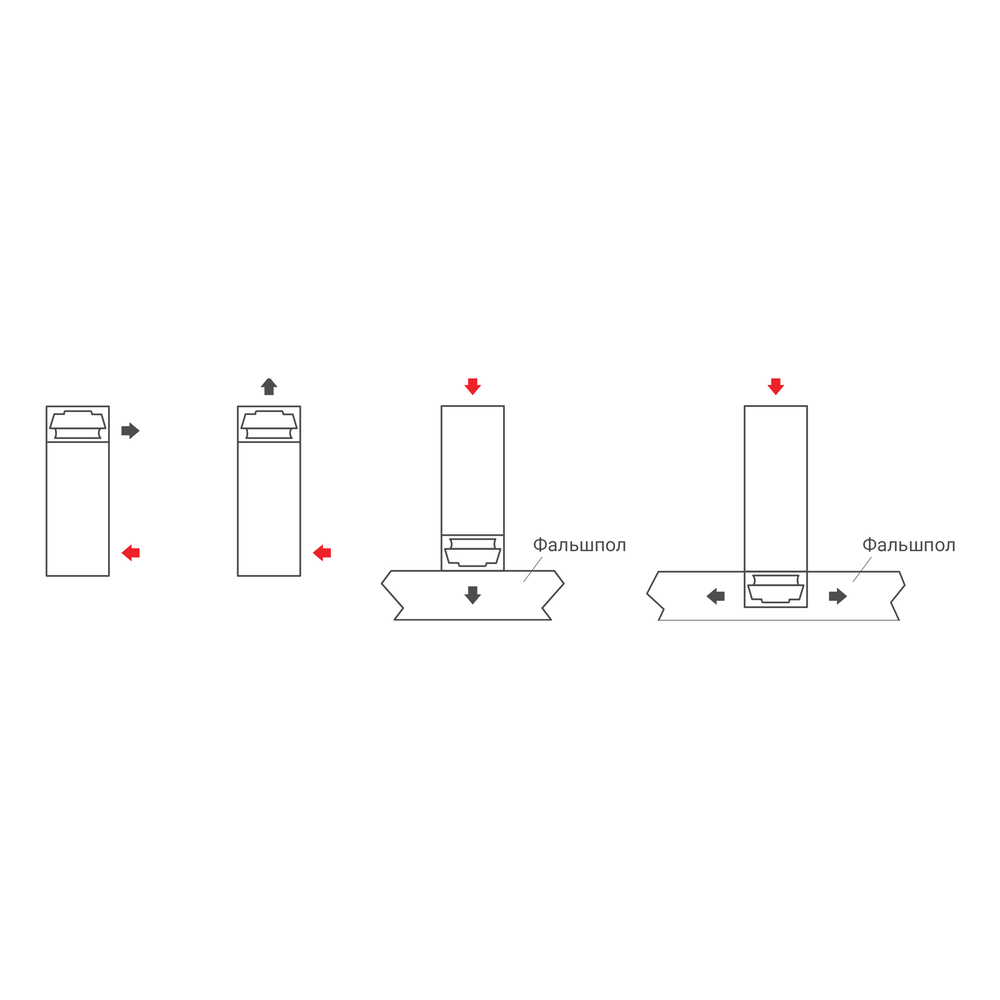

Вентиляторы внутреннего блока развивают внешнее статическое давление до 150 Па и подают воздух в воздуховод или под фальшпол. EC-двигатели меняют скорость плавно, запускаются с минимальным током, на низких оборотах тише и экономичнее. Забор и подача выполняются по одной из четырёх схем: фронтальный забор снизу с фронтальной подачей сверху или с подачей вверх, забор сверху с подачей снизу и та же схема с вентилятором, заглублённым в фальшпол.

Основание и панели корпуса стальные с порошковой окраской, сервисные панели открывают доступ к узлам. Испаритель собран из медных труб с алюминиевым оребрением.

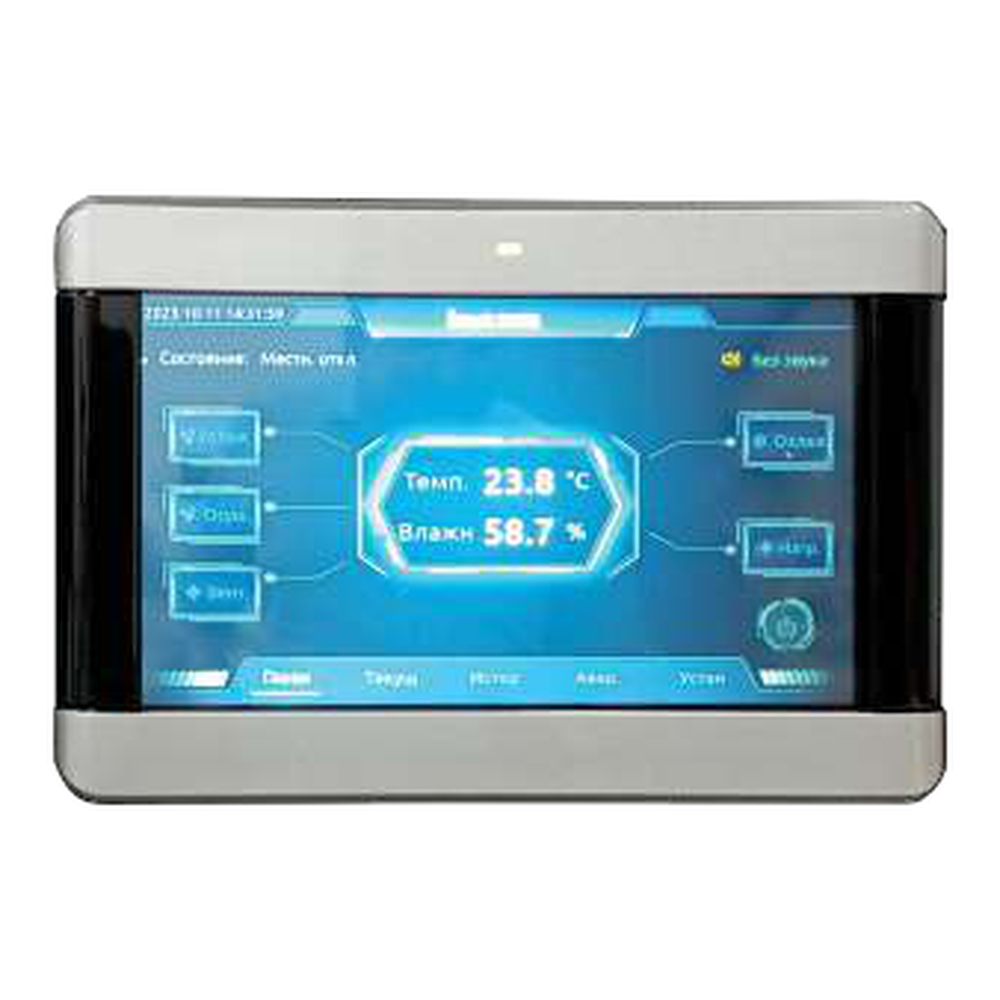

Электронная плата управляет кондиционером автоматически и защищает от недопустимых режимов работы. До 64 блоков объединяются в общую систему с ротацией и аварийным резервированием. К BMS кондиционер подключается по Modbus RS485, по заказу — по SNMP. На панели управления цветной сенсорный дисплей, русское меню штатно.

Комплектация по заказу

• внешний низкотемпературный комплект;
• три электронагревателя по 2,5 кВт с увлажнителем с погружным электродом на 10 кг/ч;
• выносной датчик температуры и влажности;
• кабель-датчик протечки воды;
• реле загрязнения воздушного фильтра;
• реле снижения расхода воздуха;
• поддержка протокола SNMP;
• два ввода электропитания;
• внешний дренажный насос;
• жалюзи с электроприводом;
• опорная рама 400 мм для внутреннего блока, без регулировки высоты;
• упаковка в деревянный ящик.
