Ostberg BFS 700x700 D1

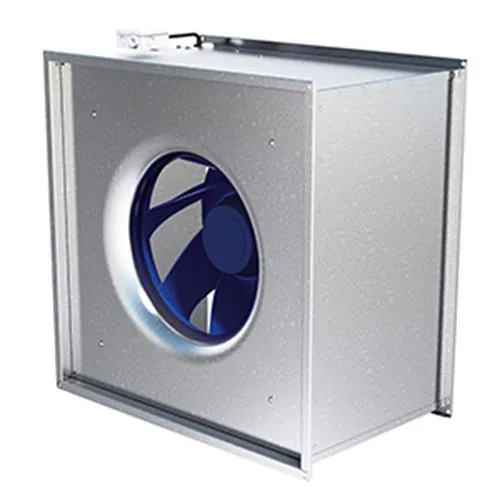

Канальный вентилятор для прямоугольных каналов, серия BFS

Канальные вентиляторы BFS оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали. Вентиляторы BFS предназначены для соединения с воздуховодами квадратного сечения. Степень защиты электродвигателя IP 44 или IP 54, клеммной коробки – IP 54.

Установка

Вентиляторы могут быть установлены в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.

Защита двигателя

Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.

Монтаж

• Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
• Вентиляторы должны быть заземлены.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

• Проверить, поступает ли напряжение на вентилятор.
• Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
• Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
• В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.
