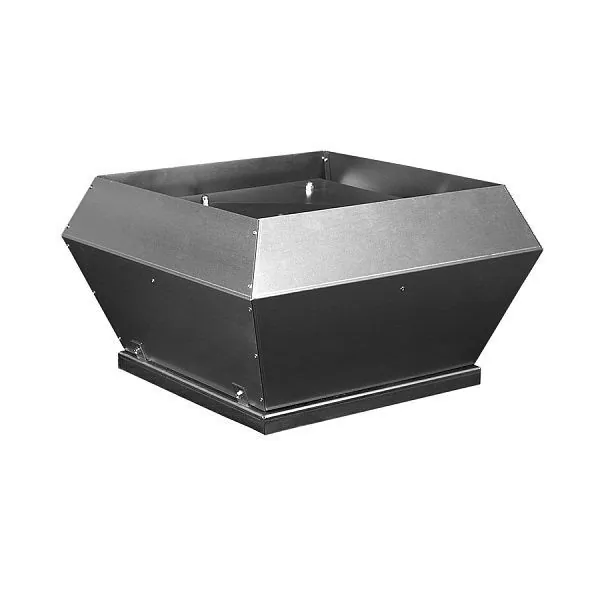

Energolux SVR 311/440-4 L3

Крышный вентилятор Energolux SVR 311/440-4 L3 предназначен для вытяжных систем с подключением к квадратному воздуховоду. Горизонтальная установка допускается на плоской или скатной кровле, поэтому оборудование можно использовать при разных конструкциях здания.

Конструкция и защита рабочего колеса

Разборный корпус выполнен из оцинкованной стали, а рабочее колесо имеет назад загнутые лопатки. Металлическая сетка закрывает мотор-колесо и препятствует попаданию крупных посторонних предметов. Для уменьшения загрязнения лопастей в системе рекомендуется предусмотреть дополнительные фильтры.

Степень защиты IP54 означает защиту корпуса от проникновения пыли в количестве, способном нарушить работу, и от брызг воды. Это не отменяет необходимости правильно организовать кровельный монтаж и исключить прямое воздействие струй воды.

Подключение и ограничения по применению

Для работы требуется трёхфазная сеть 380 В, поэтому перед установкой необходимо проверить соответствие электропитания объекта и предусмотреть защиту двигателя. При выборе места подключения учитывайте квадратное сечение канала 330 × 330 мм и рабочее давление вентилятора: эти параметры должны соответствовать сопротивлению всей вытяжной сети.

Оборудование рассчитано на эксплуатацию при температуре окружающего воздуха от -20 до +60 °C. Вентилятор нельзя применять в системах, где присутствуют пары агрессивных химических соединений: такие вещества могут повредить металлические элементы и рабочее колесо.

Что учитывать при монтаже

• Устанавливайте вентилятор горизонтально на подготовленное основание кровли.
• Обеспечьте свободный доступ к разборному корпусу для осмотра и обслуживания.
• Перед запуском проверьте состояние защитной сетки и отсутствие посторонних предметов в зоне рабочего колеса.
