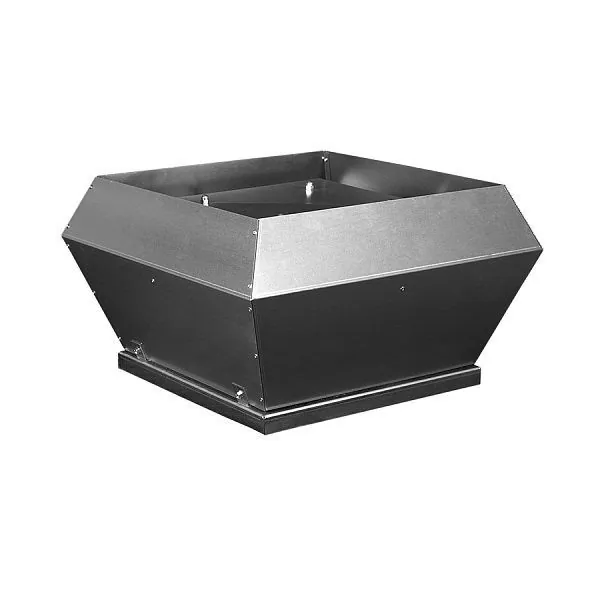

Energolux SVR I 400/600-4 L1

Крышный вентилятор предназначен для организации вытяжной вентиляции в жилых, общественных и производственных помещениях. Монтаж на кровле освобождает внутреннее пространство, а возможность устанавливать несколько агрегатов рядом удобна при создании многозонной системы.

Конструкция и работа

Мотор-колесо с двигателем внешнего ротора и рабочим колесом с назад загнутыми композитными лопатками рассчитано на перемещение воздуха через наружную вытяжную сеть. Такая конструкция размещает привод внутри вентиляционного узла, а металлическая защитная сетка закрывает мотор-колесо от случайного контакта и попадания крупных предметов.

Разъёмный корпус из оцинкованной стали упрощает доступ к внутренним элементам при обслуживании. Стенки имеют минеральную звукоизоляцию толщиной 50 мм, поэтому основной шум от оборудования экранируется конструкцией корпуса. Подключение выполняется к квадратному воздуховоду сечением 450 × 450 мм.

Монтаж и эксплуатация

• Вентилятор устанавливают горизонтально на кровле, с подключением к вытяжному каналу.
• При проектировании системы учитывают сопротивление воздуховодов, фасонных элементов, решёток и других участков сети: фактический расход зависит от общего аэродинамического сопротивления.
• Работа предусмотрена при температуре наружного воздуха от -20 до +60 °C; место установки должно соответствовать этим условиям.
• Термозащита двигателя подключается через выведенные контакты и предусматривает автоматический перезапуск после срабатывания.

Модель рассчитана на однофазную сеть 220 В и может применяться там, где требуется удалённая вытяжка воздуха без размещения вентилятора внутри помещения. При подборе автоматики необходимо учитывать выведенные контакты термозащиты и рабочий ток двигателя.
