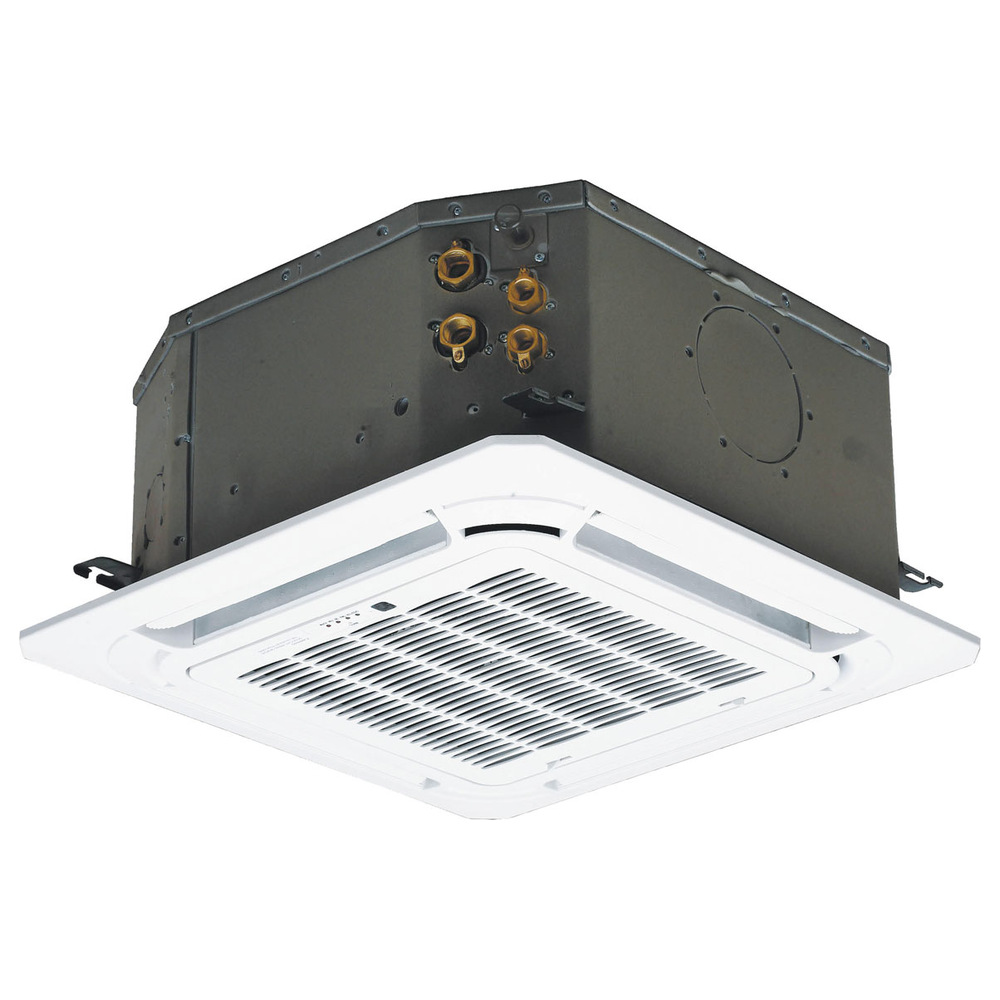

Lessar LSF-300BP42C

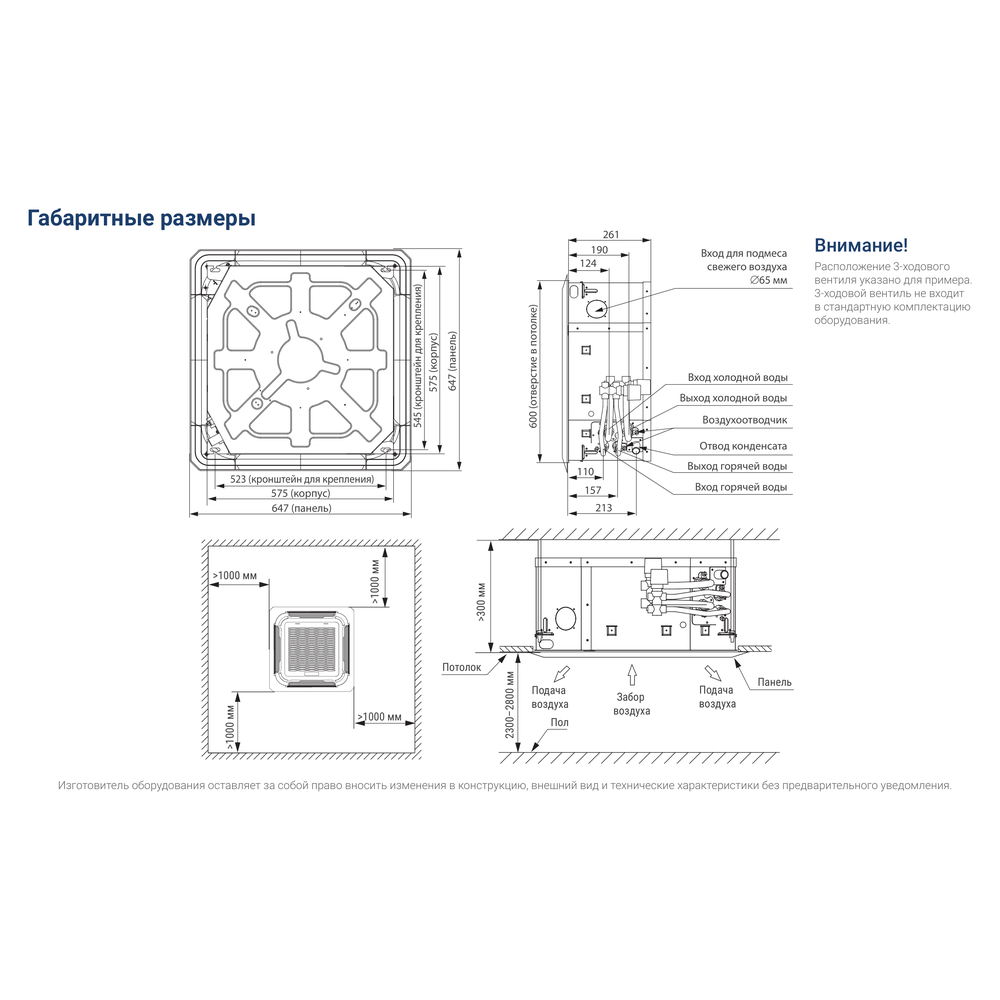

Самый тихий из трёх компактных кассетных фанкойлов четырёхтрубной серии. Два теплообменных контура подключаются одновременно к источнику холода и к источнику тепла. Корпус занимает одну ячейку подвесного потолка евроразмера 600×600 мм в любой удобной точке, основные элементы скрыты над потолком.

Автоматические жалюзи раздают воздух на 7 сторон, число сторон раздачи можно уменьшить. Конструкция допускает подмес наружного воздуха. Конденсат поднимает на высоту до 500 мм встроенный дренажный насос, отводится он через пластиковый патрубок, а дополнительный дренажный поддон LZ-BDD42 (C) заказывается отдельно. Для обслуживания снимается воздушный фильтр.

Обвязка двух контуров

Клапан в комплект не входит. Контур холодоносителя собирают на запорно-регулирующем узле ЗРУ-Р4.02-2 или ЗРУ-Р2.82-1, контур теплоносителя — на ЗРУ-Р4.04-2 или ЗРУ-Р2.84-1. В режиме нагрева расход воды составляет 318 л/ч, гидравлическое сопротивление теплообменника — 17 кПа. Рабочее давление воды не должно превышать 1,6 МПа, температура горячей воды на входе — 70 °C.

Холодопроизводительность получена на высокой скорости вентилятора при воздухе на входе 27 °C по сухому и 19 °C по влажному термометру и воде 7/12 °C. Теплопроизводительность — при воздухе 20 °C, воде 70 °C на входе и том же расходе воздуха.

Плата управления встроена под кожух, в комплекте — проводной пульт LZ-UPW4. Опционально доступны:

• LZ-KNP — беспроводной пульт;
• LZ-HJPW — проводной сенсорный пульт;
• LZ-UPHW — проводной пульт;
• LZ-UPW7 — центральный сенсорный пульт для группы до 64 фанкойлов.

Встроенные контакты для сетевого подключения выводят фанкойл на центральный пульт или в систему управления зданием по Modbus RTU. Последние настройки сохраняются при перебое электропитания, затем блок перезапускается автоматически. Декоративная панель к блоку — LZ-FPBC2 размером 647×647 мм.
