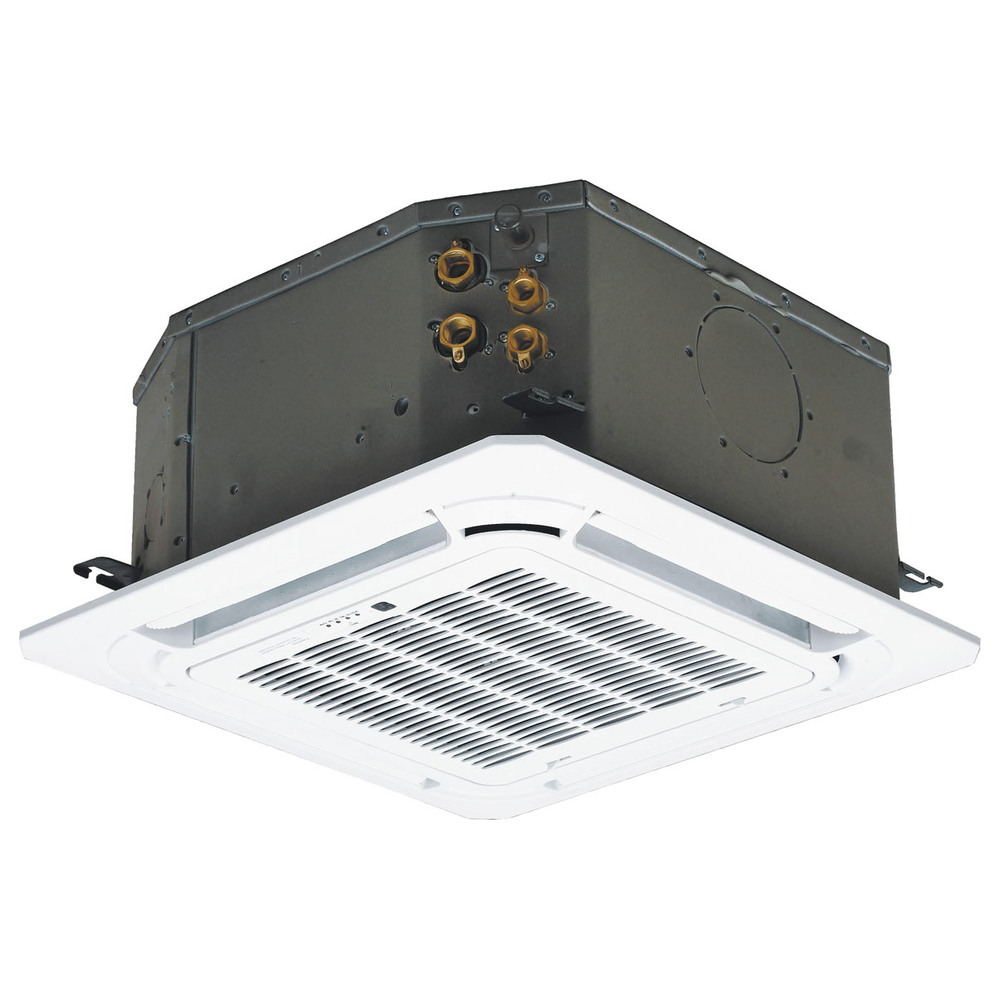

Lessar LSF-500BP42C

Старшая модель компактных кассетных фанкойлов для четырёхтрубной системы: в том же корпусе, что у младших, наибольшие в серии расход воздуха, холодо- и теплопроизводительность. Блок подключается одновременно к источнику холода и к источнику тепла и встраивается в подвесной потолок вместо одной ячейки 600×600 мм.

Автоматические жалюзи направляют поток на 7 сторон, число сторон раздачи можно уменьшить. Предусмотрен подмес наружного воздуха. Встроенный дренажный насос поднимает конденсат на 500 мм, патрубок отвода пластиковый, дополнительный поддон LZ-BDD42 (C) заказывается опционально. Фильтр снимается для обслуживания. Корпус располагают в любой части потолка, основные элементы скрыты над ним, декоративная панель — LZ-FPBC2 (647×647 мм).

Управляющая плата встроена под кожух. В комплекте проводной пульт LZ-UPW4, опции — беспроводной пульт LZ-KNP, проводной сенсорный LZ-HJPW, проводной LZ-UPHW и центральный сенсорный LZ-UPW7, который ведёт группу до 64 фанкойлов. Через встроенные контакты для сетевого подключения фанкойл работает в системе управления зданием по Modbus RTU. После перебоя питания блок перезапускается с последними настройками.

Подключение воды

Клапана в поставке нет: контур холодоносителя обвязывают узлом ЗРУ-Р4.02-2 или ЗРУ-Р2.82-1, контур теплоносителя — ЗРУ-Р4.04-2 или ЗРУ-Р2.84-1. В режиме нагрева расход воды — 438 л/ч, гидравлическое сопротивление — 27 кПа. Рабочее давление воды не должно превышать 1,6 МПа, температура горячей воды на входе — 70 °C.

Холодопроизводительность — на высокой скорости вентилятора при воздухе 27 °C по сухому и 19 °C по влажному термометру и воде 7/12 °C; теплопроизводительность — при воздухе 20 °C, воде 70 °C на входе и том же расходе воздуха.
