Shuft EF 225D

Кухонный центробежный вентилятор Shuft EF 225D предназначен для вытяжки воздуха с повышенным содержанием влаги и жира. Двигатель вынесен за пределы воздушного потока, поэтому конструкция подходит для кухонных вытяжных систем, где на рабочие элементы могут попадать жиросодержащие загрязнения.

Конструкция для кухонной вытяжки

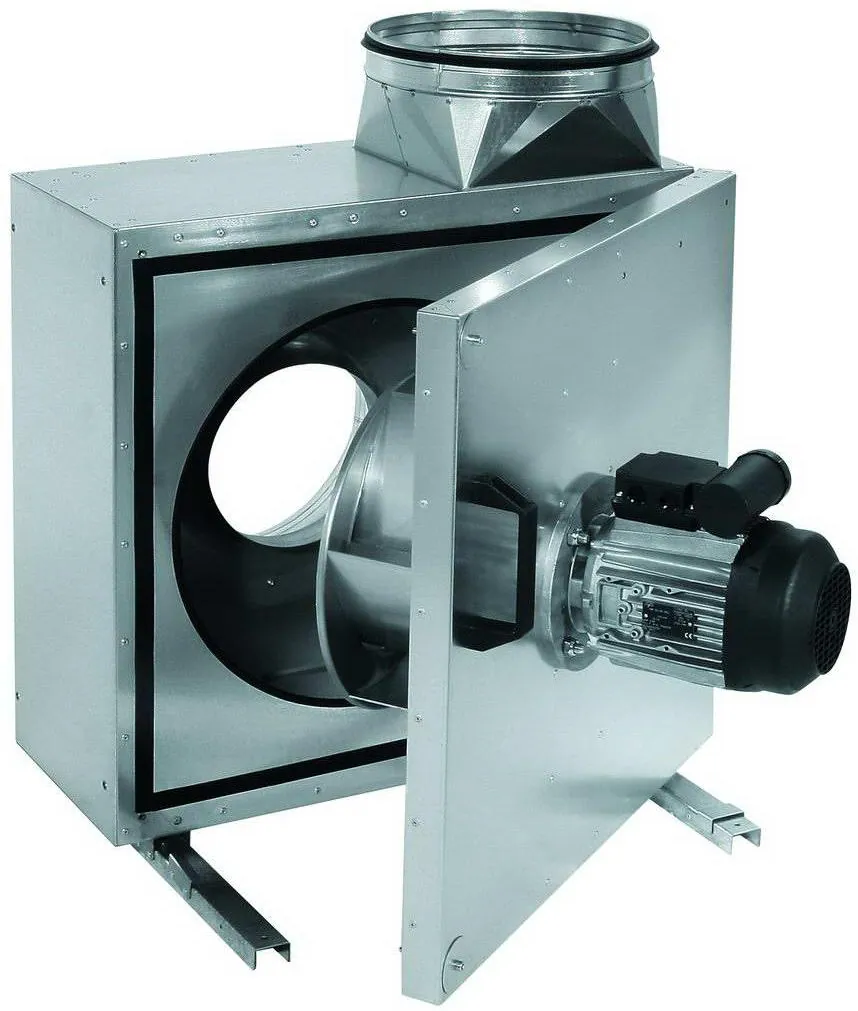

Двойной корпус из оцинкованной стали имеет теплоизоляцию толщиной 40 мм. Внутренняя форма корпуса собирает жир и влагу, для их отвода предусмотрен отдельный патрубок. Крыльчатка с назад загнутыми лопатками установлена на откидной дверце: это упрощает доступ к ней для очистки. Специального технического обслуживания не требуется, но крыльчатку необходимо регулярно очищать от отложений.

Положение патрубка можно выбрать из трёх вариантов, а корпус допускает организацию горизонтального выброса воздуха. Вентилятор устанавливают в любом положении при соблюдении направления потока, обозначенного стрелкой на корпусе. Встроенные термоконтакты защищают двигатель от перегрева; рабочая температура перемещаемого воздуха может достигать 120 °C, при этом температура окружающей среды при эксплуатации должна находиться в диапазоне от -25 до +60 °C.

Подключение и монтаж

Для подключения требуется трёхфазная сеть 380 В, 50 Гц. На корпусе размещена клеммная коробка; электромонтаж должен выполнять квалифицированный персонал по схеме подключения. Скорость вращения можно регулировать в диапазоне 0–100 % изменением напряжения с помощью тиристорного или автотрансформаторного регулятора.

В комплекте предусмотрены монтажные кронштейны. При установке оставьте доступ к вентилятору для очистки и обслуживания откидной дверцы. Воздуховод подключается к круглому патрубку диаметром 200 мм. Корпус имеет защиту IP54: он защищён от пыли в ограниченном объёме и брызг воды, но не предназначен для мойки струёй или погружения. Оборудование поставляется с декларацией о соответствии ТР ТС.
