Shuft EF 400D

Кухонный центробежный вентилятор Shuft EF 400D предназначен для удаления воздуха с повышенным содержанием влаги и жира из кухонь и других помещений, где обычная вытяжная установка может быстро загрязняться. Двигатель вынесен за пределы воздушного потока, поэтому жир и загрязнения не проходят непосредственно через моторный отсек.

Конструкция для кухонной вытяжки

Двойной корпус из оцинкованной стали с теплоизоляцией толщиной 40 мм рассчитан на эксплуатацию в составе вытяжной системы. Внутренняя форма корпуса направляет жир и влагу к отводам: предусмотрены специальный жиро- и водоотвод, а также патрубок для слива. Максимальная температура перемещаемого воздуха составляет 120 °C.

• Крыльчатка с назад загнутыми лопатками рассчитана на работу с воздушным потоком, содержащим загрязнения.

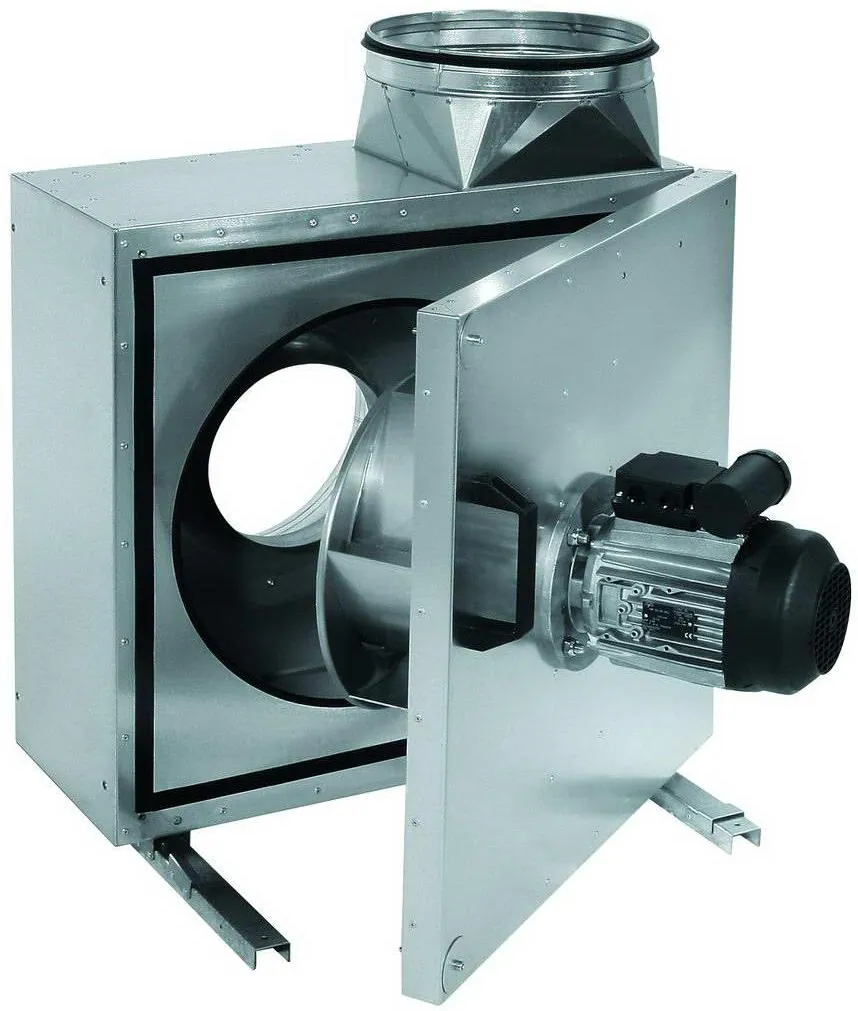

• Откидная дверца упрощает доступ к вентилятору при осмотре и очистке.
• Патрубок можно установить в одном из трёх положений.
• Конструкция корпуса допускает организацию горизонтального выброса воздуха.
• Монтажные кронштейны уже предусмотрены на корпусе.
• Встроенные термоконтакты защищают двигатель от перегрева.
• Скорость вращения регулируется в диапазоне 0–100 % тиристорными или автотрансформаторными регуляторами изменением напряжения.

Монтаж и подключение

Вентилятор поставляется готовым к подключению и может устанавливаться в любом положении при соблюдении направления движения воздуха, обозначенного стрелкой на корпусе. При выборе места оставьте доступ к откидной дверце для обслуживания и очистки крыльчатки.

Для подключения требуется трёхфазная сеть 380 В, 50 Гц. Соединение выполняют через клеммную коробку на корпусе строго по электрической схеме; работы должен проводить квалифицированный специалист. Специальное техническое обслуживание не требуется, но крыльчатку необходимо регулярно очищать от отложений жира.

Вентилятор подключается к круглому воздуховоду диаметром 355 мм. Подтверждение соответствия требованиям технических регламентов оформлено декларацией ТР ТС.
