Shuft EF 560D

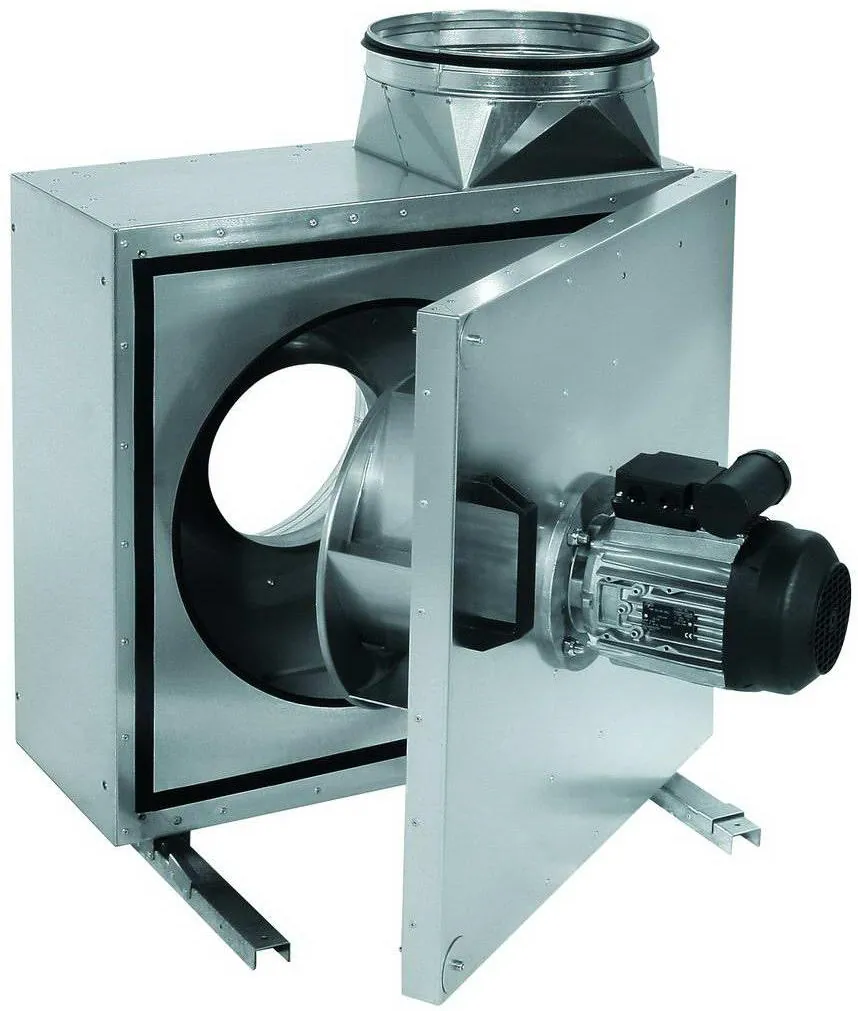

Центробежный вентилятор Shuft EF 560D предназначен для вытяжки воздуха из профессиональных кухонь, где в потоке присутствуют влага и жир. Двигатель расположен вне воздушного канала, поэтому не контактирует напрямую с удаляемой средой.

Корпус имеет теплоизоляцию и форму для сбора жировых отложений; для их отвода предусмотрен отдельный патрубок. Крыльчатка с назад загнутыми лопатками рассчитана на работу с сопротивлением вентиляционной сети. Откидная дверца упрощает доступ к крыльчатке при очистке, а встроенные термоконтакты защищают двигатель от перегрева.

Особенности установки и подключения

Вентилятор можно монтировать в разных положениях, но направление перемещения воздуха должно совпадать со стрелкой на корпусе. Конструкция допускает организацию горизонтального выброса, а положение патрубка выбирается из трёх доступных вариантов. Для подключения используется клеммная коробка на корпусе. Работы с трёхфазной сетью 380 В должен выполнять квалифицированный специалист по схеме подключения.

При подборе оборудования учитывайте присоединение к круглому воздуховоду диаметром 500 мм. На корпусе предусмотрены монтажные кронштейны. До установки оставьте доступ к откидной дверце и другим узлам: он потребуется для очистки и обслуживания.

Эксплуатационные ограничения

Допустимая температура перемещаемого воздуха достигает 120 °C, однако температура окружающей среды при работе вентилятора должна находиться в диапазоне от -25 до +60 °C. Эти условия относятся к разным зонам оборудования и не должны смешиваться при проектировании системы.

Скорость вращения можно регулировать от 0 до 100 % изменением напряжения с помощью тиристорного или автотрансформаторного регулятора. Перед применением регулятора проверьте его соответствие конкретной схеме двигателя и параметрам сети.

Специальное техническое обслуживание не требуется: необходимо регулярно очищать крыльчатку от жировых отложений. Корпус имеет степень защиты IP54, поэтому оборудование защищено от пыли в ограниченном объёме и водяных брызг без напора; промывка струёй или погружение недопустимы. Вентилятор поставляется готовым к подключению. Соответствие подтверждено декларацией ТР ТС.
