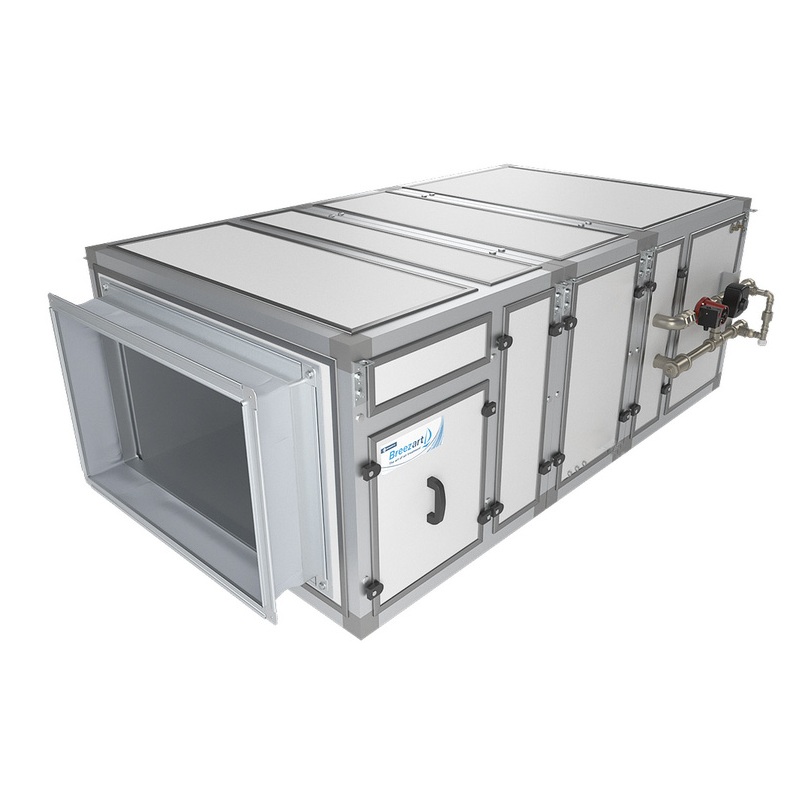

Breezart 4500 Hybrid ET37,5-380

Приточная установка с двумя нагревателями и встроенной автоматикой JetLogic, которая распределяет нагрев сама: приоритет у более экономичного водяного калорифера, а электронагреватель включается только по необходимости и строго на недостающую до уставки мощность. С модулем JL208DP установка работает в VAV-системе. Электронагреватель здесь — менее мощный из двух вариантов исполнения 4500 Hybrid.

Функции автоматики

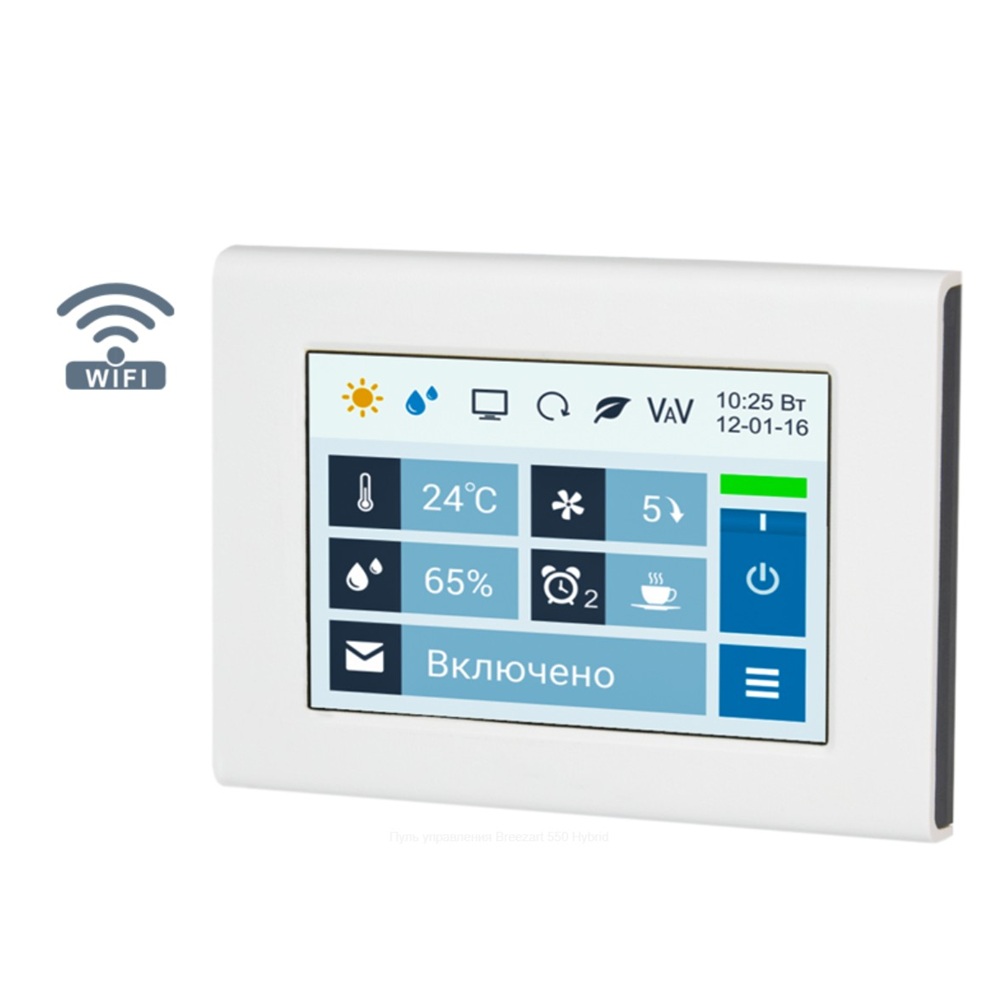

Контроллер на ARM Cortex-M3 встроен в корпус и поставляется со всеми датчиками. Пульт JLV135 входит в комплект: накладной корпус, цветной ёмкостный сенсорный экран 3,5 дюйма, 480 × 320 точек, встроенный Wi-Fi.

• Нагрев воздуха до заданной температуры клапаном смесительного узла и защита калорифера от замораживания.
• Догрев электронагревателем, если мощности водяного недостаточно.
• 10 ступеней скорости вентилятора.
• Работа по опциональному датчику CO2 или VOC: вентилятор держит заданный уровень, скорость меняется по линейному закону, уставка задаётся на главном экране.
• Контроль загрязнённости фильтра цифровым датчиком давления.
• Восемь недельных сценариев и часы реального времени.
• Управление вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus или 0–10 В; текущая влажность, уставка и диапазон регулирования — на пульте установки.
• VAV-система с модулем JL208DP.
• Подключение к «умному дому» по ModBus RTU или ModBus TCP.

Удалённое управление через веб-интерфейс входит штатно (опция WEB) и работает в Google Chrome или Safari с компьютера, смартфона или планшета. Доступны управление температурой, скоростью и влажностью при наличии увлажнителя, расходом воздуха в VAV-зонах, настройка и запуск сценариев, показания датчиков. Строятся графики температуры, влажности, мощности электронагревателя и других параметров, ведётся учёт потреблённой им электроэнергии. Ошибки выводятся по отдельным узлам с расшифровкой кодов, при нормальной работе видна последняя возникшая, при неисправности приходит уведомление на e-mail.

Электронагрев в сложных условиях

Котёл с приоритетом ГВС на время нагрева горячей воды прекращает подачу теплоносителя в калорифер: установка мгновенно включает электронагреватель, не допуская аварийного отключения, и автоматически возвращается к водяному нагреву, когда подача возобновится. В межсезонье при отключённом отоплении и холодной погоде приток греет электронагреватель. Если котельной не хватает мощности на пиковую зимнюю нагрузку, в сильные морозы электрический преднагрев компенсирует дефицит мощности и сохраняет заданную температуру на выходе. С конденсационным котлом теплоносителя 40–55 °C зимой мало для холодного наружного воздуха; преднагрев выполняет электронагреватель, а котёл работает в оптимальном экономичном режиме. Электронагреватель включается в паре с калорифером или самостоятельно.

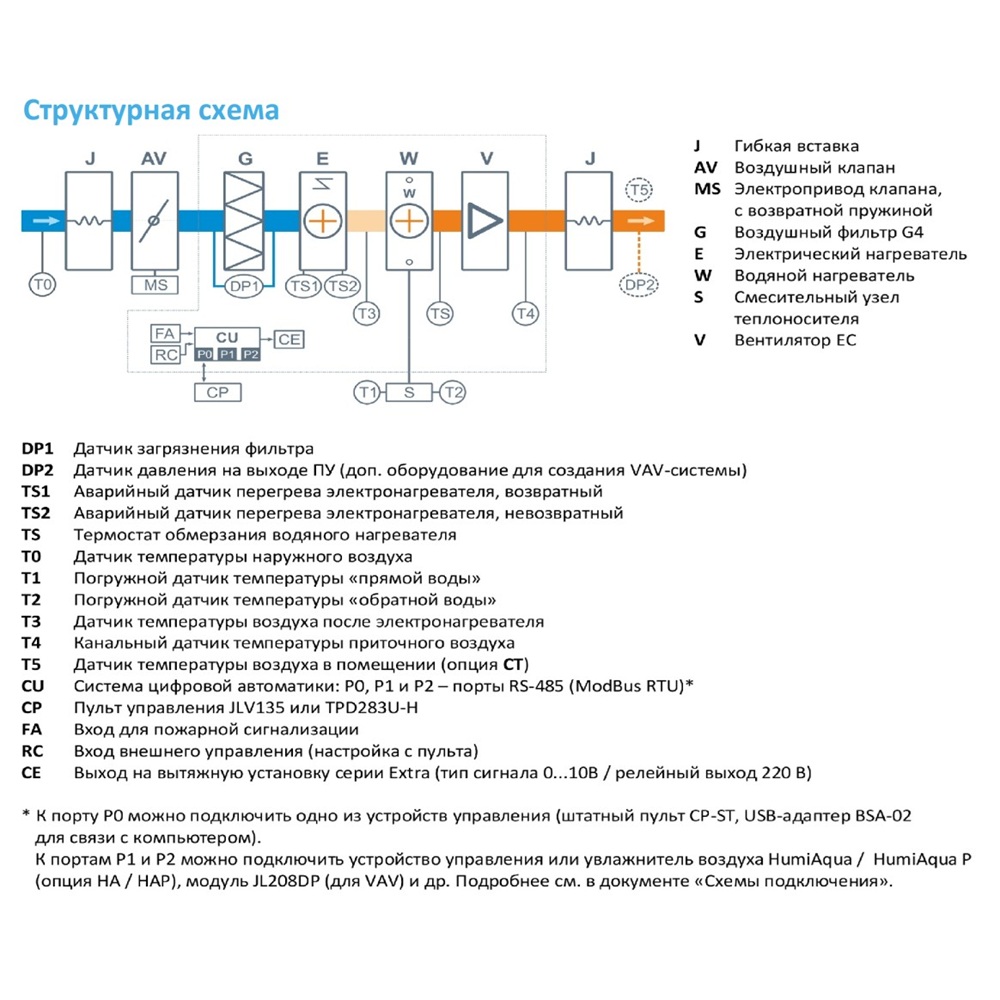

Устройство установки

Водяной калорифер поставляется со смесительным узлом с 2- или 3-ходовым клапаном. EC-вентилятор с обратнозагнутыми лопатками (BC) и настраиваемой производительностью экономит электроэнергию благодаря высокому КПД и cos φ при малой реактивной составляющей, бесщёточная коммутация продлевает срок бесперебойной работы. На входе притока стоит фильтр G4. Воздушный клапан с электроприводом и возвратной пружиной перекрывает подачу воздуха при отключении питания; клапан можно отсоединить и перенести к точке воздухозабора, тогда при выключенной вентиляции холодный воздух не попадает в воздуховоды. Корпус термо- и шумоизолирован минеральным волокном.

Совместимость

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• CT — каскадный регулятор температуры в помещении по дополнительному датчику.
• DC — «сухие контакты» для ККБ On/Off, PC — выход 0–10 В для инверторного ККБ; одновременно не ставятся.
• GH — сигнал для включения котла или его переключения на повышенную мощность.
• Предварительный нагреватель, электрический или водяной на пропиленгликоле.
• TPD-Gate — шлюз Modbus RTU в Modbus TCP с проводным Ethernet на базе пульта TPD.
• ALL EXTRA — вытяжные установки Breezart, сбалансированные по производительности.
• ALL HA P — испарительные увлажнители с водяным пред- и постнагревателем; Humi VP — паровые увлажнители.
• JL208DP — модуль на 4 VAV-зоны, в комплекте трубка 1 м и адаптер.
