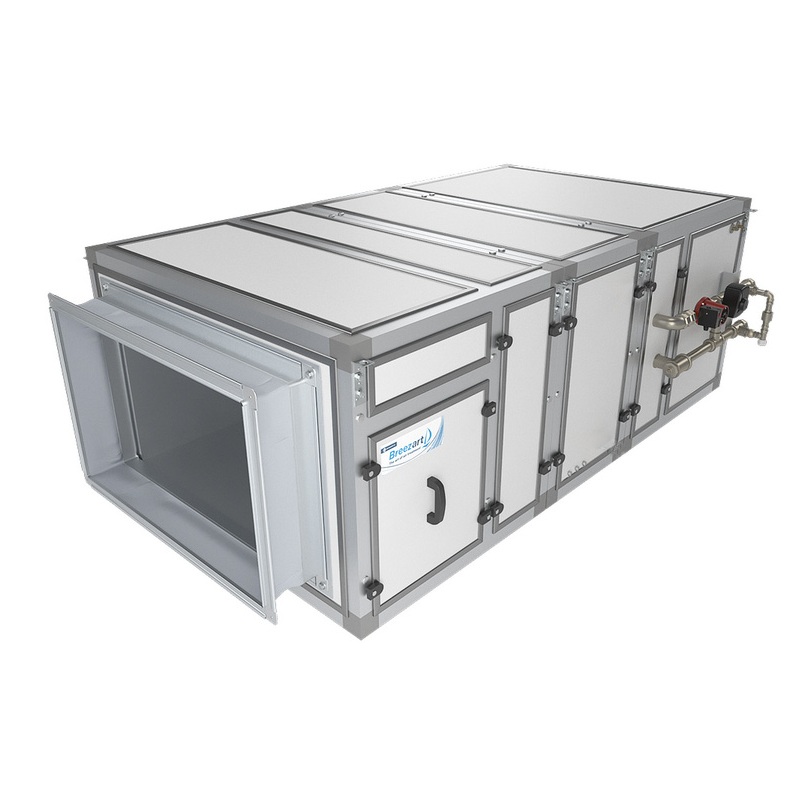

Breezart 6000 Hybrid ET45-380

Приточная установка с водяным калорифером и встроенным электронагревателем, работу которых видно и удалённо: в штатном веб-интерфейсе строятся графики мощности электронагревателя и ведётся учёт потреблённой им электроэнергии. Автоматика всегда отдаёт приоритет более экономичному водяному нагреву, а электрический включает по необходимости и строго на мощность, которой не хватает до заданной температуры. Из двух исполнений 6000 Hybrid у этого электронагреватель меньшей мощности.

Веб-интерфейс

Удалённое управление входит штатно (опция WEB) и работает в Google Chrome или Safari с компьютера, смартфона или планшета:

• температура, скорость и влажность при наличии увлажнителя;
• расход воздуха в VAV-зонах;
• настройка и запуск сценариев;
• показания датчиков;
• графики температуры, влажности, мощности электронагревателя и других параметров;
• учёт электроэнергии, потреблённой электронагревателем;
• ошибки по отдельным узлам с расшифровкой кодов, а при нормальной работе — последняя возникшая;
• уведомление на e-mail при неисправности.

Где выручает электронагрев

Электронагреватель работает в паре с калорифером или самостоятельно. В межсезонье, когда отопление отключено, а на улице холодно, приток греет только он. Котёл с приоритетом ГВС на время нагрева горячей воды перекрывает подачу теплоносителя, и установка мгновенно переходит на электронагрев без аварийного отключения, а после возобновления подачи сама возвращается к водяному. Если котельной не хватает мощности на пиковую зимнюю нагрузку, в сильные морозы электрический преднагрев компенсирует дефицит и сохраняет заданную температуру на выходе. Конденсационному котлу для экономичной работы нужен теплоноситель 40–55 °C, которого зимой мало для холодного наружного воздуха; преднагрев выполняет электронагреватель.

Автоматика на пульте

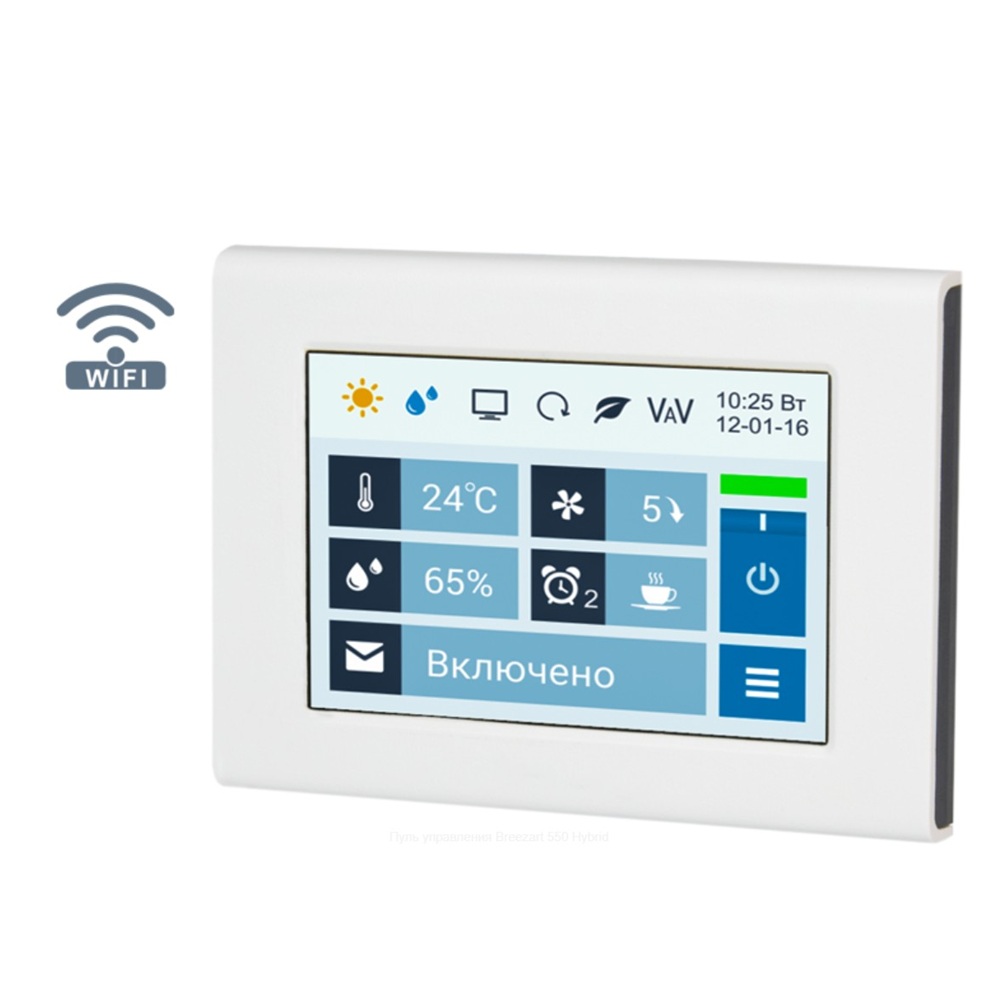

Система JetLogic на микропроцессоре ARM Cortex-M3 встроена в корпус и комплектуется всеми необходимыми датчиками. Пульт JLV135 входит в поставку: накладной корпус, цветной ёмкостный сенсорный экран 3,5 дюйма с разрешением 480 × 320 точек, встроенный Wi-Fi. Функции автоматики:

• нагрев воздуха до заданной температуры клапаном смесительного узла, защита калорифера от замораживания;
• догрев электронагревателем при недостаточной мощности водяного;
• 10 ступеней скорости вентилятора;
• управление по опциональному датчику CO2 или VOC: вентилятор держит заданный уровень, скорость меняется по линейному закону, уставка — на главном экране;
• контроль загрязнённости фильтра цифровым датчиком давления;
• восемь недельных сценариев, часы реального времени;
• управление вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus или 0–10 В с контролем текущей влажности, заданием уставки и диапазона с пульта;
• VAV-система с модулем JL208DP;
• подключение к «умному дому» по ModBus RTU или ModBus TCP.

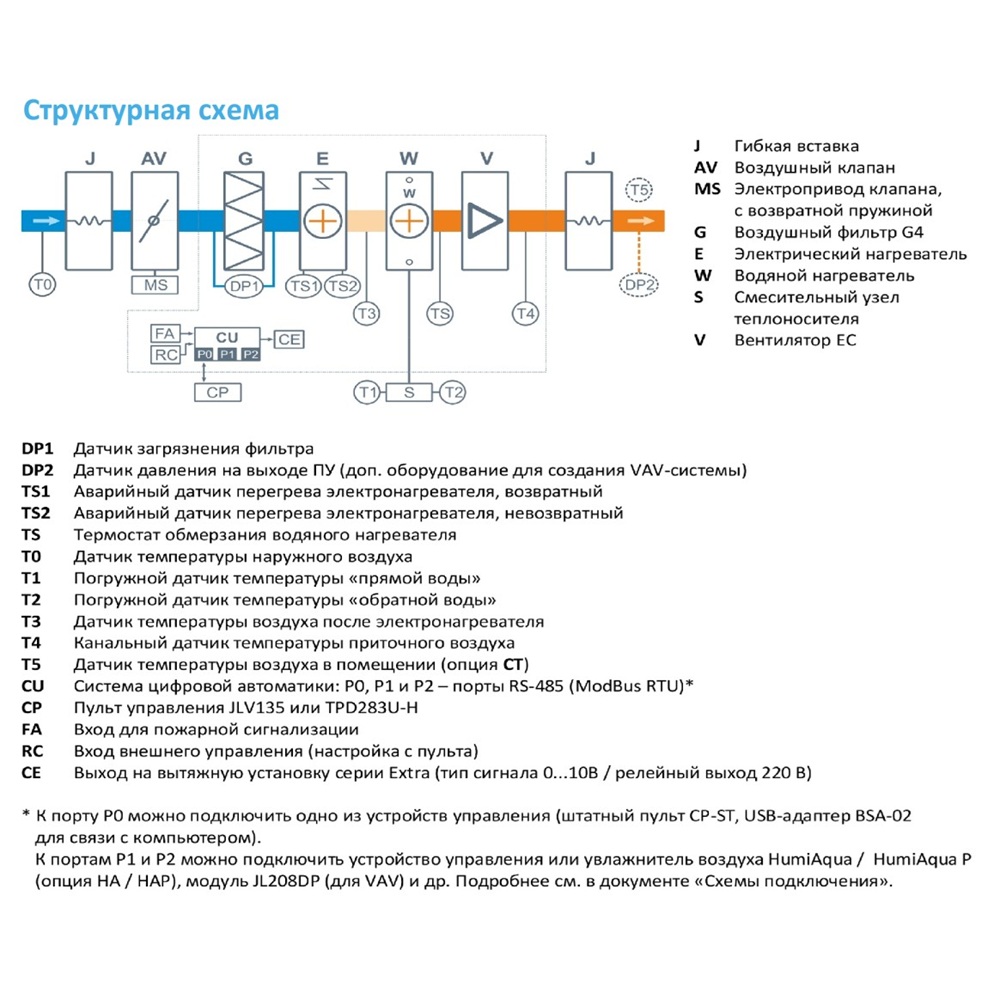

Состав

Водяной калорифер комплектуется смесительным узлом с 2- или 3-ходовым клапаном. EC-вентилятор с обратнозагнутыми лопатками (BC) и настраиваемой производительностью снижает энергопотребление благодаря высокому КПД и cos φ при малой реактивной составляющей, а бесщёточная коммутация обеспечивает большой срок бесперебойной работы. Приток очищает фильтр G4 на входе. Воздушный клапан с электроприводом и возвратной пружиной закрывается при отключении питания; если перенести его к точке воздухозабора, холодный воздух при выключенной вентиляции не попадёт в воздуховоды. Корпус термо- и шумоизолирован минеральным волокном.

Опции: HAP — управление увлажнителем с водяным пред- и постнагревателем; CT — каскадный регулятор температуры в помещении по дополнительному датчику; DC — «сухие контакты» для ККБ On/Off или PC — выход 0–10 В для инверторного ККБ (одна из двух); GH — сигнал на включение котла или его переключение на повышенную мощность; предварительный нагреватель, электрический или водяной на пропиленгликоле. Совместимое оборудование: шлюз TPD-Gate на базе пульта TPD (Modbus RTU — Modbus TCP, проводной Ethernet), вытяжные установки Breezart, сбалансированные по производительности (ALL EXTRA), модуль JL208DP на 4 VAV-зоны с трубкой 1 м и адаптером.
