Breezart 6000 Hybrid ET75-380

Если мощности котельной не хватает на пиковую зимнюю нагрузку, в сильные морозы водяной калорифер может не прогреть приток до нужной температуры. В этой приточной установке дефицит мощности компенсирует встроенный электрический преднагрев, и на выходе сохраняется заданная температура. Из двух исполнений 6000 Hybrid у этого электронагреватель мощнее.

Автоматика всегда начинает с более экономичного водяного нагрева, а электронагреватель включает только по необходимости и строго на требуемую мощность, в паре с калорифером или отдельно. Кроме морозов, он греет приток:

1. при котле с приоритетом ГВС — пока котёл готовит горячую воду, теплоноситель в калорифер не поступает, электронагреватель включается мгновенно, аварийного отключения нет, а после возобновления подачи установка автоматически переходит обратно на водяной нагрев;
2. в межсезонье, когда отопление отключено, а на улице холодно;
3. с конденсационным котлом, которому для экономичной работы нужен теплоноситель 40–55 °C: для холодного зимнего воздуха этого мало, и преднагрев берёт на себя электронагреватель.

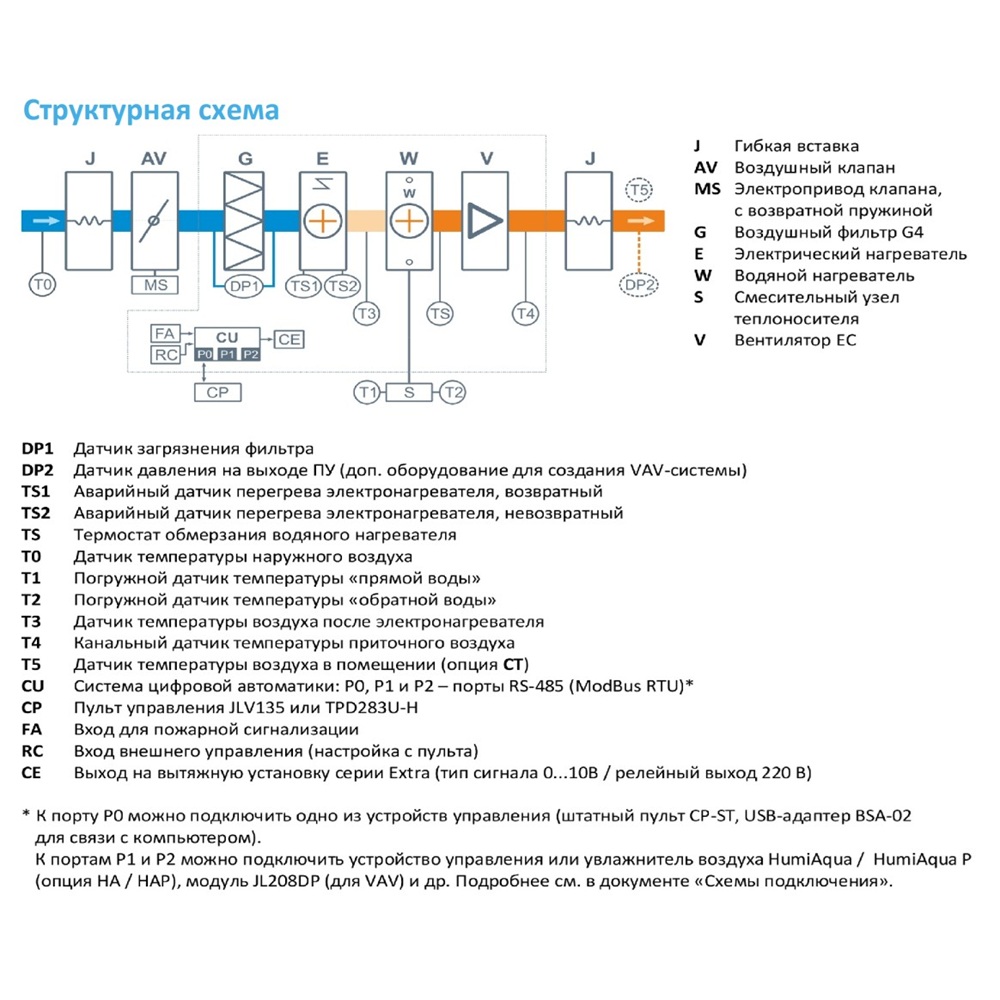

Из чего собрана установка

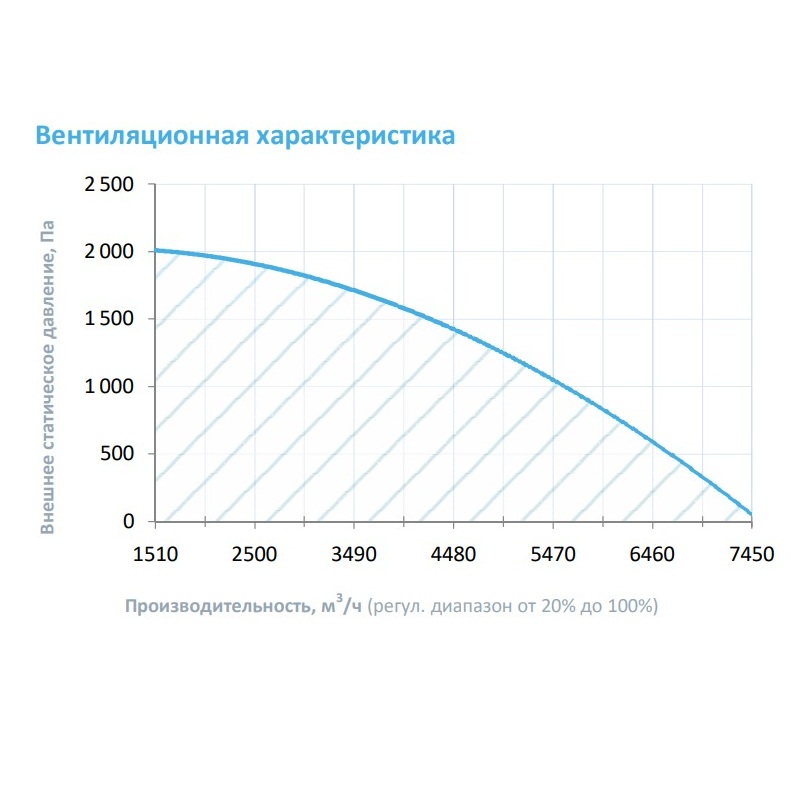

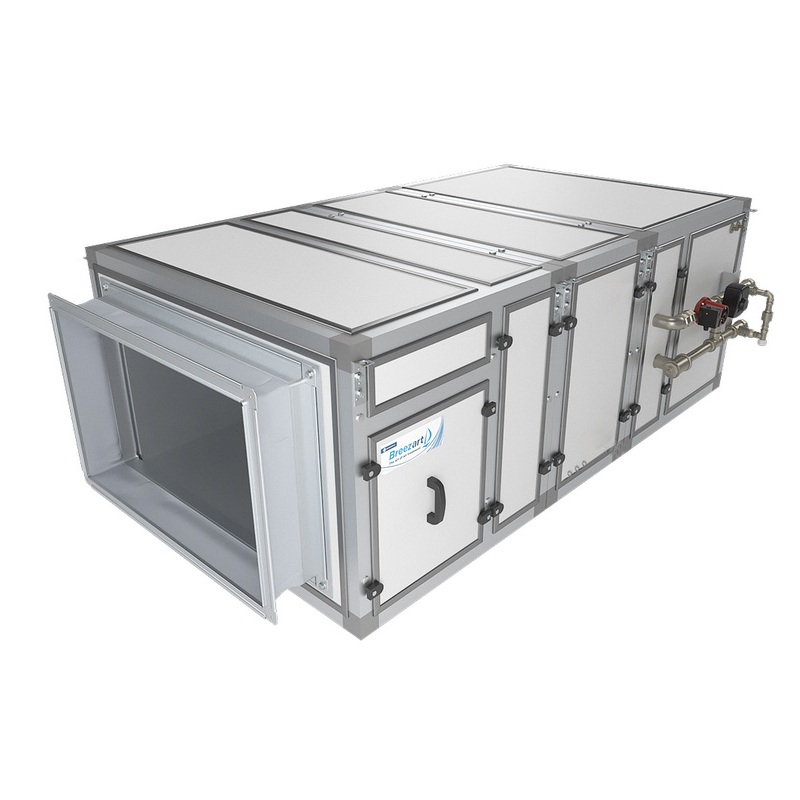

Водяной калорифер поставляется со смесительным узлом с 2- или 3-ходовым клапаном. Воздух подаёт EC-вентилятор с обратнозагнутыми лопатками (исполнение BC) и настраиваемой производительностью: у EC-двигателя высокий КПД и cos φ при малой реактивной составляющей, бесщёточная коммутация продлевает срок его бесперебойной работы. На входе притока — фильтр G4. Воздушный клапан с электроприводом и возвратной пружиной перекрывает подачу воздуха при пропадании питания; его можно отсоединить и установить у точки воздухозабора, чтобы при остановленной вентиляции холодный воздух не проникал в воздуховоды. Корпус утеплён и шумоизолирован минеральным волокном.

Управление

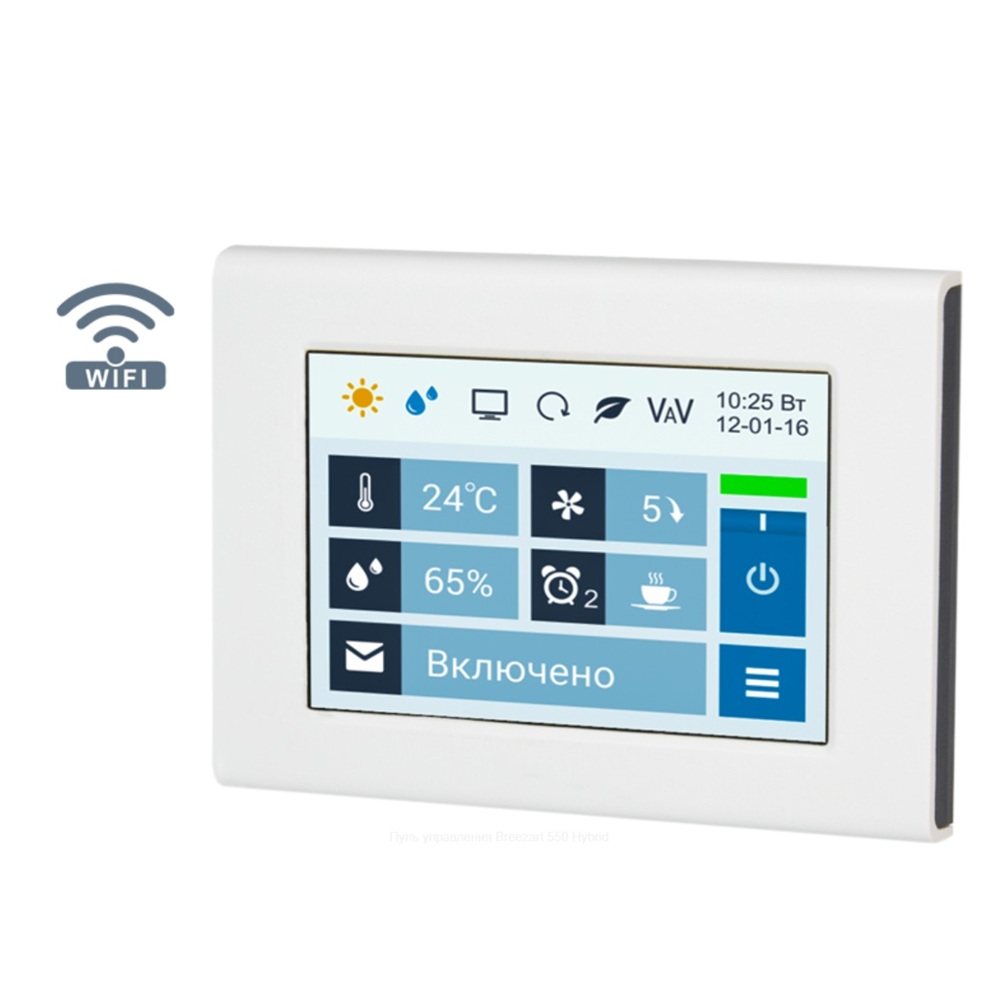

Автоматика JetLogic на ARM Cortex-M3 встроена в корпус вместе со всеми датчиками. В комплекте накладной пульт JLV135 с цветным ёмкостным сенсорным экраном 3,5 дюйма (480 × 320 точек) и Wi-Fi.

• Клапан смесительного узла нагревает воздух до заданной температуры и защищает калорифер от замораживания.
• Электронагреватель догревает приток, когда мощности водяного не хватает.
• Скорость вентилятора переключается в 10 ступенях.
• С опциональным датчиком CO2 или VOC вентилятор держит заданный уровень параметра: скорость меняется по линейному закону, уставка задаётся на главном экране.
• Загрязнённость фильтра контролирует цифровой датчик давления.
• Восемь недельных сценариев выполняются по часам реального времени.
• С пульта установки управляются вытяжной вентилятор и увлажнитель Breezart или Carel по Modbus либо 0–10 В: видна текущая влажность, задаются уставка и диапазон регулирования.
• С модулем JL208DP установка работает в VAV-системе.
• К «умному дому» она подключается по ModBus RTU или ModBus TCP.

Штатный веб-интерфейс (опция WEB) открывается в Google Chrome или Safari с компьютера, смартфона или планшета. Удалённо доступны температура, скорость, влажность при наличии увлажнителя и расход воздуха в VAV-зонах, настройка и запуск сценариев, показания датчиков. Строятся графики температуры, влажности, мощности электронагревателя и других параметров, ведётся учёт потреблённой им электроэнергии. Ошибки показываются по отдельным узлам с расшифровкой кодов, при нормальной работе — последняя возникшая, а о неисправности приходит уведомление на e-mail.

Что можно подключить

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• CT — поддержание температуры в помещении по дополнительному датчику (каскадный регулятор).
• DC — выход «сухие контакты» для ККБ On/Off; PC — выход 0–10 В для инверторного ККБ; друг с другом они несовместимы.
• GH — сигнал для включения котла или его переключения на повышенную мощность.
• Предварительный нагреватель: электрический или водяной на пропиленгликоле.
• TPD-Gate — шлюз Modbus RTU в Modbus TCP по проводному Ethernet на базе пульта TPD.
• ALL EXTRA — сбалансированные по производительности вытяжные установки Breezart.
• JL208DP — модуль на 4 VAV-зоны с трубкой 1 м и адаптером.
