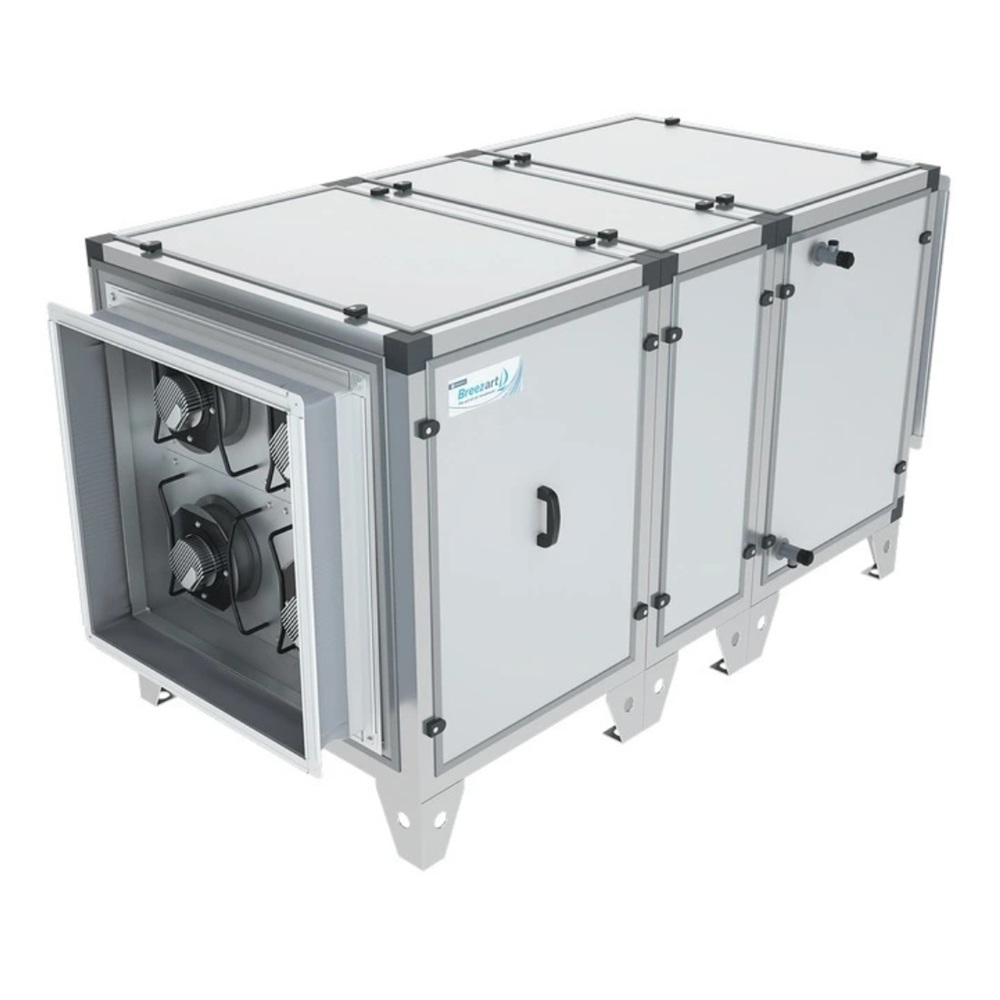

Breezart 8000 Hybrid ET75-380

Приточная установка старшего типоразмера гибридной серии с водяным калорифером и встроенным электронагревателем. У этой модели электронагреватель самый мощный из вариантов, которые выпускаются для типоразмера 8000. Автоматика всегда отдаёт приоритет более экономичному водяному нагреву, а электрический включает по необходимости, строго на мощность, которой не хватает до заданной температуры притока, в паре с калорифером или отдельно от него.

Электронагрев выручает, когда теплоносителя нет или его мало. Котёл с приоритетом ГВС на время приготовления горячей воды перекрывает подачу в калорифер: установка мгновенно переходит на электронагреватель, не уходит в аварийное отключение и сама возвращается к водяному нагреву, когда подача возобновится. В межсезонье отопление уже отключено, а на улице холодно, и приток греет только электричество. Если котельной не хватает мощности на пиковую зимнюю нагрузку, в сильные морозы электрический преднагрев компенсирует дефицит мощности, и на выходе сохраняется заданная температура. Конденсационный котёл экономичнее всего работает на теплоносителе 40–55 °C, которого зимой мало для холодного наружного воздуха; преднагрев берёт на себя электронагреватель, и котёл остаётся в оптимальном режиме.

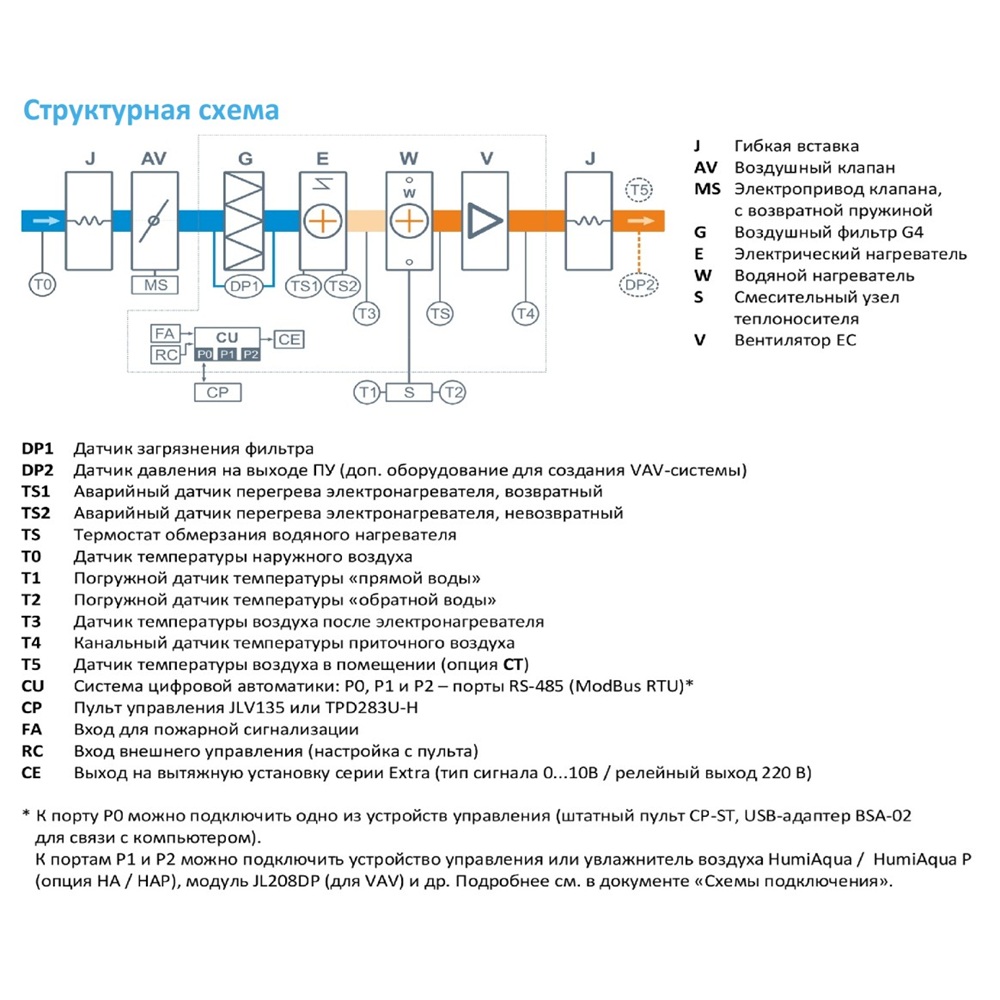

Что входит в установку

• водяной калорифер со смесительным узлом с 2- или 3-ходовым клапаном;
• электрический нагреватель;
• четыре EC-вентилятора с обратнозагнутыми лопатками (исполнение BC) и настраиваемой производительностью;
• фильтр G4 на входе притока, по заказу — M5;
• воздушный клапан с электроприводом и возвратной пружиной, который перекрывает подачу воздуха при отключении питания;
• автоматика JetLogic со всеми датчиками и пульт JLV135 с Wi-Fi;
• корпус с термо- и шумоизоляцией из минерального волокна в межкорпусном пространстве.

EC-двигатели работают с высоким КПД и cos φ при малой реактивной составляющей, поэтому меньше нагружают сеть, а бесщёточная коммутация продлевает срок их бесперебойной работы. Воздушный клапан можно отсоединить и смонтировать у точки воздухозабора: при выключенной вентиляции холодный воздух тогда не попадает в воздуховоды.

Регулирование

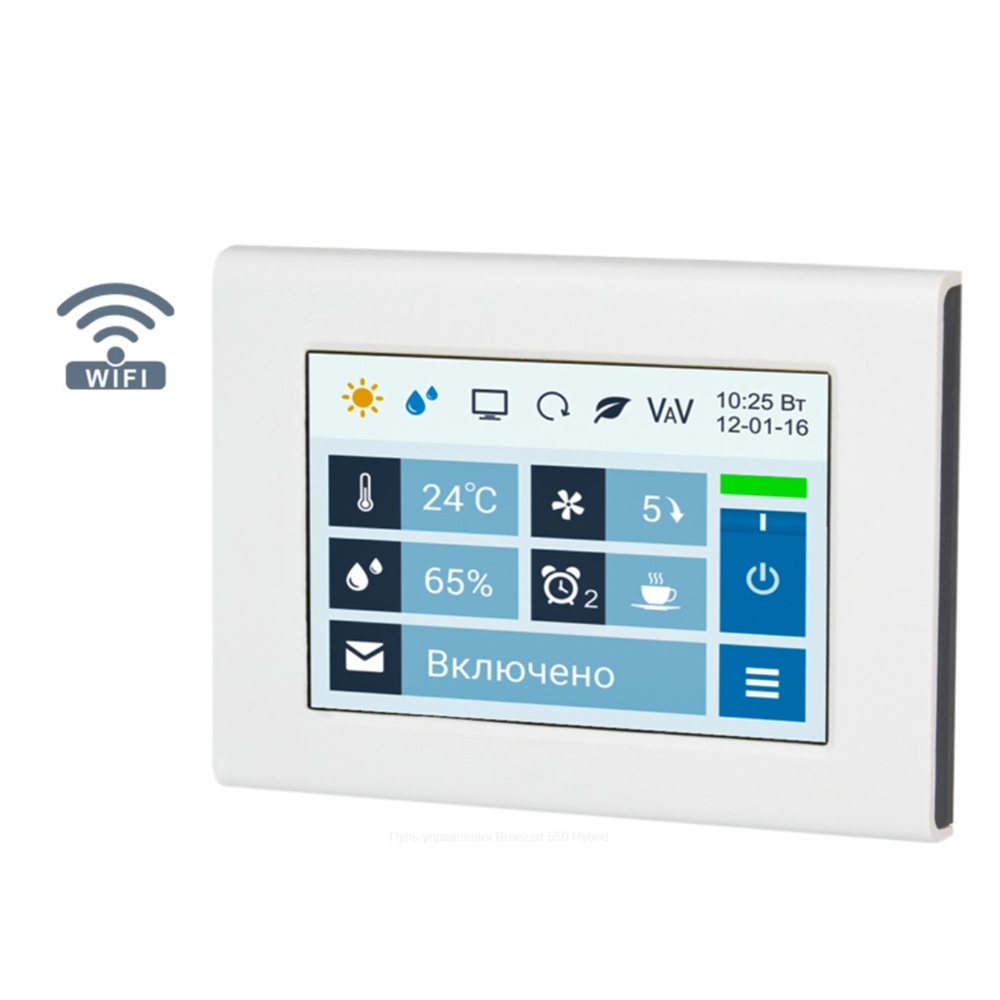

Цифровой контроллер JetLogic на микропроцессоре ARM Cortex-M3 встроен в корпус установки. Пульт JLV135 накладной, с цветным ёмкостным сенсорным экраном 3,5 дюйма (480 × 320 точек). Автоматика:

• клапаном смесительного узла нагревает воздух до заданной температуры и защищает калорифер от замораживания;
• догревает приток электронагревателем, если мощности водяного недостаточно;
• меняет скорость вентиляторов в 10 ступенях;
• с опциональным датчиком CO2 или VOC поддерживает заданный уровень параметра, меняя скорость по линейному закону, уставка задаётся на главном экране;
• следит за загрязнённостью фильтра по цифровому датчику давления;
• выполняет восемь недельных сценариев по часам реального времени;
• управляет вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus или сигналом 0–10 В: текущая влажность, уставка и диапазон регулирования — на пульте установки;
• с модулем JL208DP строит VAV-систему;
• подключается к «умному дому» по ModBus RTU или ModBus TCP.

Доступ из браузера

Веб-интерфейс входит штатно (опция WEB) и работает в Google Chrome или Safari на компьютере, смартфоне или планшете. Удалённо регулируются температура, скорость и влажность при наличии увлажнителя, задаётся расход воздуха в VAV-зонах, настраиваются и запускаются сценарии. Видны показания датчиков, графики температуры, влажности, мощности электронагревателя и других параметров, учёт электроэнергии, которую он потребил. Ошибки выводятся по отдельным узлам с расшифровкой кодов, при нормальной работе можно посмотреть последнюю возникшую; о неисправности приходит уведомление на e-mail.

Что заказывается отдельно

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• HA — управление увлажнителем с водяным постнагревателем.
• CT — каскадный регулятор, который поддерживает температуру в помещении по дополнительному датчику.
• DC — выход «сухие контакты» для ККБ типа On/Off; PC — выход 0–10 В для инверторного ККБ. Друг с другом эти опции несовместимы.
• GH — сигнал на включение котла или его переключение на повышенную мощность.
• Предварительный нагреватель, электрический или водяной на пропиленгликоле.
• TPD-Gate — шлюз Modbus RTU в Modbus TCP с проводным подключением по Ethernet, на базе пульта TPD.
• ALL EXTRA — вытяжные установки Breezart, сбалансированные с приточной по производительности.
• JL208DP — модуль на 4 VAV-зоны, в комплекте трубка 1 м и адаптер.
