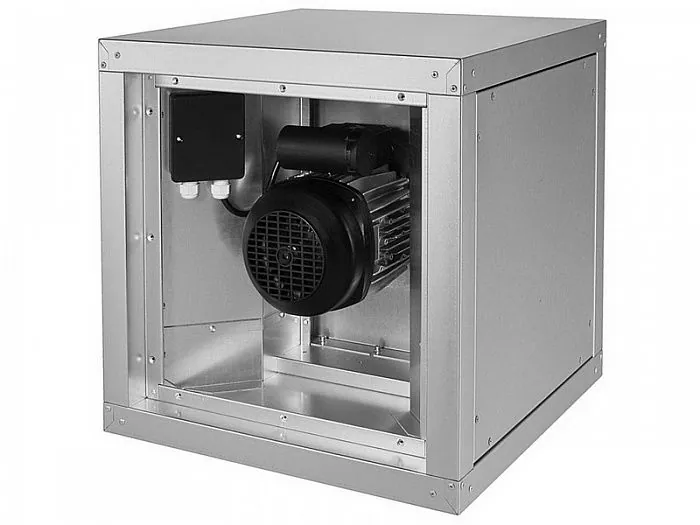

Shuft IEF 315D

Кухонный центробежный вентилятор Shuft IEF 315D предназначен для удаления воздуха с повышенным содержанием влаги и жира. Он используется в вытяжных системах кухонь и подключается к квадратному воздуховоду соответствующего сечения.

Конструкция для кухонной вытяжки

Корпус выполнен из оцинкованной листовой стали и имеет теплоизоляцию толщиной 30 мм. Специальная форма нижней части корпуса служит для сбора небольшого количества конденсата или жира, чтобы загрязнения не распространялись по монтажной зоне. Двигатель вынесен из воздушного потока, поэтому удаляемый воздух проходит через рабочую часть вентилятора без непосредственного контакта с мотором.

• Крыльчатка с назад загнутыми лопатками рассчитана на работу в вытяжной системе с сопротивлением воздуховодов и фильтров.
• Встроенные термоконтакты или термореле защищают двигатель от перегрева.
• Шариковые подшипники не требуют регулярного обслуживания.
• Направление выброса воздуха можно изменить в зависимости от схемы монтажа.

Управление и подключение

Скорость вращения регулируется изменением напряжения в диапазоне 0–100 %. Для управления применяют тиристорные или автотрансформаторные регуляторы, совместимые с конкретной схемой электропитания. Вентилятор рассчитан на подключение к трёхфазной сети 380 В, поэтому перед установкой нужно предусмотреть соответствующую линию и защитную аппаратуру.

Оборудование поставляется готовым к подключению. Монтаж допускается в любом положении при соблюдении направления движения воздуха, обозначенного стрелкой на корпусе. Оставьте свободный доступ для осмотра и очистки. Электрическое подключение клеммной коробки должен выполнять квалифицированный специалист по схеме подключения.

Специальное техническое обслуживание не требуется, однако крыльчатку необходимо периодически очищать от жировых отложений. Рабочая температура вентилятора — от -25 до +60 °C; степень защиты корпуса IP54 не отменяет необходимости защищать оборудование от прямого воздействия воды. Комплект сопровождается декларацией о соответствии ТР ТС.
