Shuft IEF 500D

Центробежный вентилятор Shuft IEF 500D предназначен для вытяжки из кухонь и других зон, где в воздухе присутствуют влага и жир. Конструкция рассчитана на подключение к квадратному воздуховоду сечением 700 мм и позволяет менять направление выброса воздуха при монтаже.

Конструкция для кухонной вытяжки

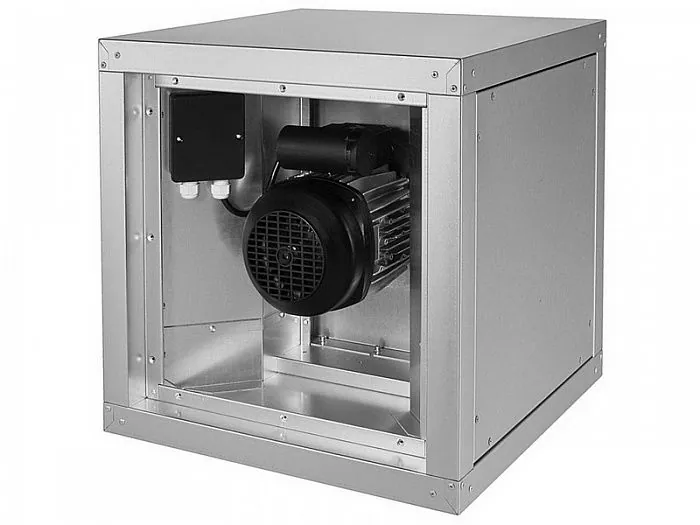

Корпус выполнен из оцинкованной стали и имеет теплоизоляцию толщиной 30 мм. Специальная форма нижней части корпуса служит для сбора небольшого количества конденсата или жировых отложений. Двигатель вынесен из воздушного потока, поэтому удаляемый загрязнённый воздух не проходит через него.

Крыльчатка с назад загнутыми лопатками рассчитана на работу в вентиляционных системах с сопротивлением сети. Встроенные термоконтакты или термореле обеспечивают защиту двигателя от перегрева. Скорость вращения можно регулировать в диапазоне 0–100 % изменением напряжения с помощью тиристорного или автотрансформаторного регулятора, совместимого с этим типом двигателя.

Монтаж и подключение

• Вентилятор допускается устанавливать в любом положении, соблюдая направление движения воздуха, обозначенное стрелкой на корпусе.
• При проектировании необходимо предусмотреть свободный доступ к оборудованию для осмотра и обслуживания.
• Подключение выполняется через клеммную коробку на корпусе. Для этой модели требуется трёхфазная сеть 380 В; работы должен проводить квалифицированный персонал по схеме подключения.

Вентилятор поставляется готовым к подключению. Специальное техническое обслуживание не требуется, но крыльчатку необходимо периодически очищать от жировых отложений и загрязнений: их накопление может ухудшить работу вытяжной системы и нарушить балансировку вращающихся частей.

Оборудование поставляется одним грузовым местом. Соответствие требованиям технических регламентов подтверждено декларацией ТР ТС.
