Shuft IEF 630D

Shuft IEF 630D — центробежный вентилятор для вытяжки воздуха из кухонь и других зон, где в потоке присутствуют влага и жир. Конструкция рассчитана на подключение к квадратному воздуховоду и допускает изменение направления выброса.

Конструкция для кухонной вытяжки

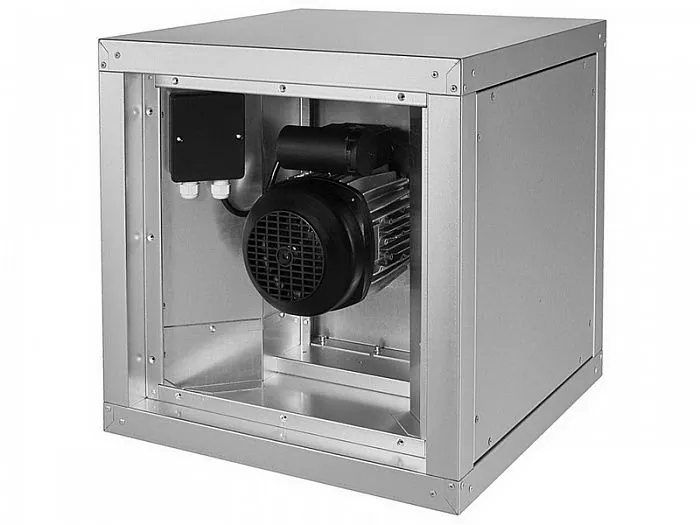

Корпус выполнен из оцинкованной стали и имеет теплоизоляцию толщиной 30 мм. Нижняя часть корпуса сформирована как поддон: в нём могут собираться небольшие количества конденсата или жира, что упрощает эксплуатацию вытяжной системы. Крыльчатка с назад загнутыми лопатками установлена вместе с двигателем вне воздушного потока. Такое размещение отделяет электродвигатель от загрязнённого вытяжного воздуха.

Вентилятор рассчитан на работу в составе трёхфазной сети 380 В / 50 Гц. Скорость вращения можно регулировать изменением напряжения в диапазоне 0–100 % с применением тиристорного или автотрансформаторного регулятора. Встроенные термоконтакты или термореле защищают двигатель от перегрева. Шариковые подшипники не требуют регулярного обслуживания.

Монтаж и эксплуатация

Оборудование поставляется готовым к подключению и может устанавливаться в любом положении при соблюдении направления движения воздуха, обозначенного стрелкой на корпусе. При выборе места необходимо оставить доступ для обслуживания. Подключение выполняют через расположенную на корпусе клеммную коробку; работы должен проводить квалифицированный специалист по схеме подключения.

Специальное техническое обслуживание не требуется. Основная регулярная операция — очистка крыльчатки от жировых отложений и загрязнений. Рабочая среда допускается при температуре от -25 до +60 °C. Вентилятор имеет защиту корпуса IP54 и поставляется одним грузовым местом. Комплектность включает сам вентилятор, готовый к подключению; элементы автоматики и регулятор скорости отдельно в описании не заявлены.

Соответствие оборудования подтверждено декларацией ТР ТС. Гарантийный срок — 1 год.
