Shuft IEF 400D

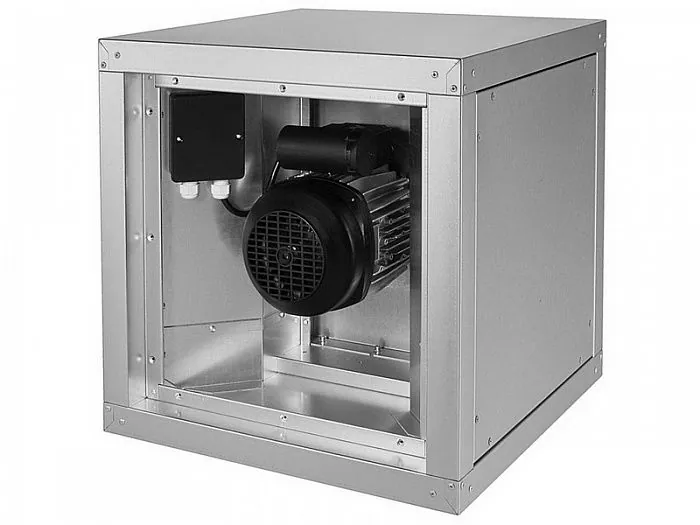

Центробежный кухонный вентилятор Shuft IEF 400D предназначен для удаления воздуха с повышенным содержанием влаги и жира из кухонь и других зон вытяжной вентиляции. Двигатель вынесен из воздушного потока, поэтому удаляемый воздух проходит через рабочую часть вентилятора, не контактируя напрямую с электродвигателем.

Корпус из оцинкованной стали имеет теплоизоляцию толщиной 30 мм и поддон специальной формы для сбора небольшого количества конденсата или жира. Крыльчатка с назад загнутыми лопатками рассчитана на работу в составе вытяжной системы, где требуется преодолевать сопротивление воздуховодов. Направление выброса можно изменять при монтаже.

Подключение и регулирование

Для установки требуется квадратный канал сечением 700 × 700 мм и трёхфазная сеть 380 В, 50 Гц. Скорость вращения допускается регулировать в диапазоне 0–100 % изменением напряжения через совместимый тиристорный или автотрансформаторный регулятор. Встроенные термоконтакты или термореле защищают двигатель от перегрева.

Вентилятор поставляется готовым к подключению. Электрическая коммутация выполняется через клеммную коробку на корпусе по схеме подключения и только квалифицированным персоналом. При монтаже устройство можно ориентировать в любом положении, но направление движения воздуха должно совпадать со стрелкой на корпусе.

Монтаж и обслуживание

Перед установкой предусмотрите свободный доступ к вентилятору для осмотра и очистки. Специальное техническое обслуживание не требуется; основная процедура ухода — очистка крыльчатки от отложений жира и загрязнений. Рабочая температура допускает эксплуатацию в неотапливаемых зонах в пределах указанного диапазона, однако вентилятор предназначен именно для подключения к воздуховоду, а не для непосредственного перемещения воздуха в помещении.

В комплекте предусмотрен один вентилятор, поставляемый одним грузовым местом. На оборудование оформлена декларация о соответствии требованиям ТР ТС.
