Shuft IEF 560D

Центробежный вентилятор Shuft IEF 560D предназначен для вытяжной вентиляции кухонь и других зон, где в воздухе присутствуют влага и жир. Конструкция рассчитана на подключение к квадратному воздуховоду и допускает изменение направления выброса воздуха.

Конструкция для работы с влажным и загрязнённым воздухом

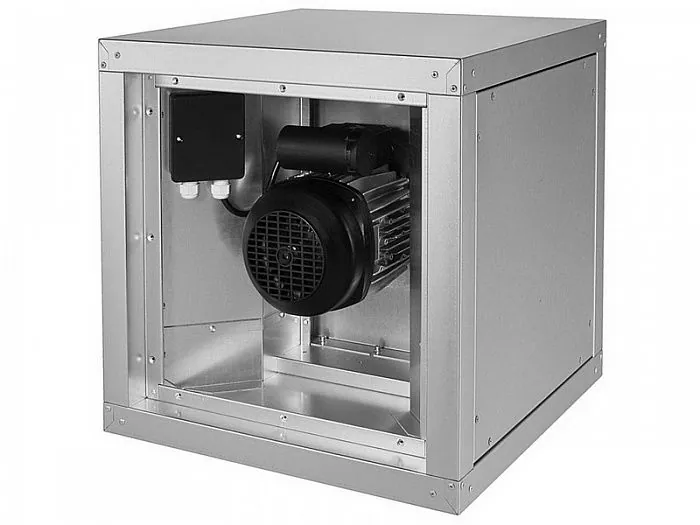

Двигатель расположен вне воздушного потока, поэтому не контактирует напрямую с удаляемой воздушной средой. Крыльчатка с назад загнутыми лопатками установлена внутри корпуса из оцинкованной стали с теплоизоляцией толщиной 30 мм. Нижняя часть корпуса выполнена в виде поддона: в нём могут собираться небольшие количества конденсата или жира.

• Скорость вращения регулируется в диапазоне 0–100 % изменением напряжения.
• Для управления подходят тиристорные и автотрансформаторные регуляторы.
• Двигатель оснащён встроенными термоконтактами или термореле.
• Шариковые подшипники не требуют регулярного обслуживания.

Подключение и монтаж

Вентилятор поставляется готовым к подключению и рассчитан на трёхфазную сеть 380 В, 50 Гц. Подключение выполняют через клеммную коробку на корпусе по соответствующей схеме; работы должен проводить квалифицированный персонал.

Установить оборудование можно в любом положении, но направление движения воздуха должно совпадать со стрелкой на корпусе. При выборе места оставьте доступ для обслуживания. Несмотря на отсутствие специального регламента ухода, крыльчатку необходимо периодически очищать от отложений жира и загрязнений, поскольку они накапливаются при кухонной эксплуатации.

Вентилятор имеет защиту корпуса IP54: предусмотрена защита от пыли в количестве, способном нарушить работу, и от водяных брызг с разных направлений. Это не допускает погружения корпуса в воду и не заменяет защиту от прямого воздействия струй. В комплекте предусмотрен сам вентилятор; поставка выполняется одним грузовым местом.
