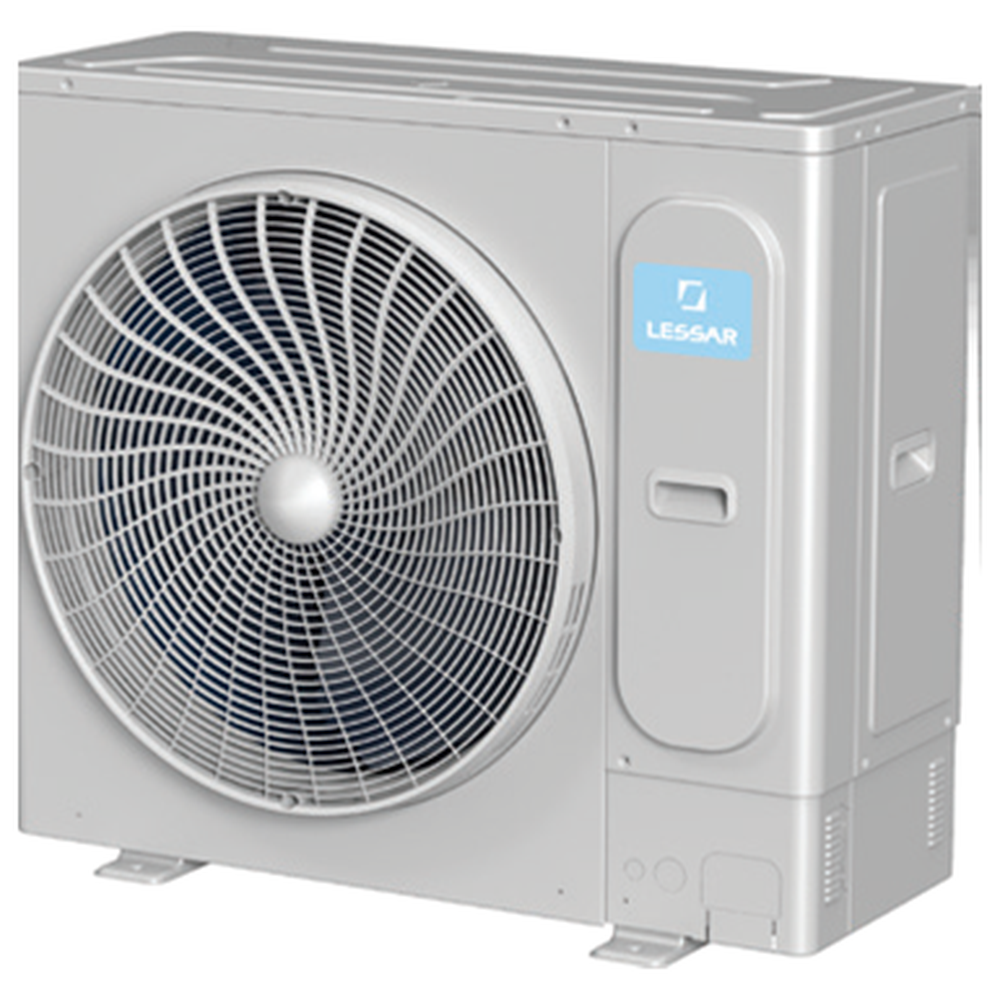

Lessar LUQ-E140AUA2-H

Однофазный инверторный ККБ с горизонтальным выбросом воздуха для фреоновой секции охлаждения вентиляционного агрегата. Плавное изменение холодопроизводительности нужно там, где тепловая нагрузка сильно меняется: инверторный блок точнее держит температуру воздуха, чем ККБ постоянной производительности.

Включение и режим работы задаёт автоматика вентагрегата: управляющий сигнал подаётся по электрическим схемам инструкции по установке и эксплуатации. Для связи с системой диспетчеризации (BMS) у ККБ есть Modbus, отдельный конвертор не нужен.

Блок сопряжения LZ-AHU155VA2

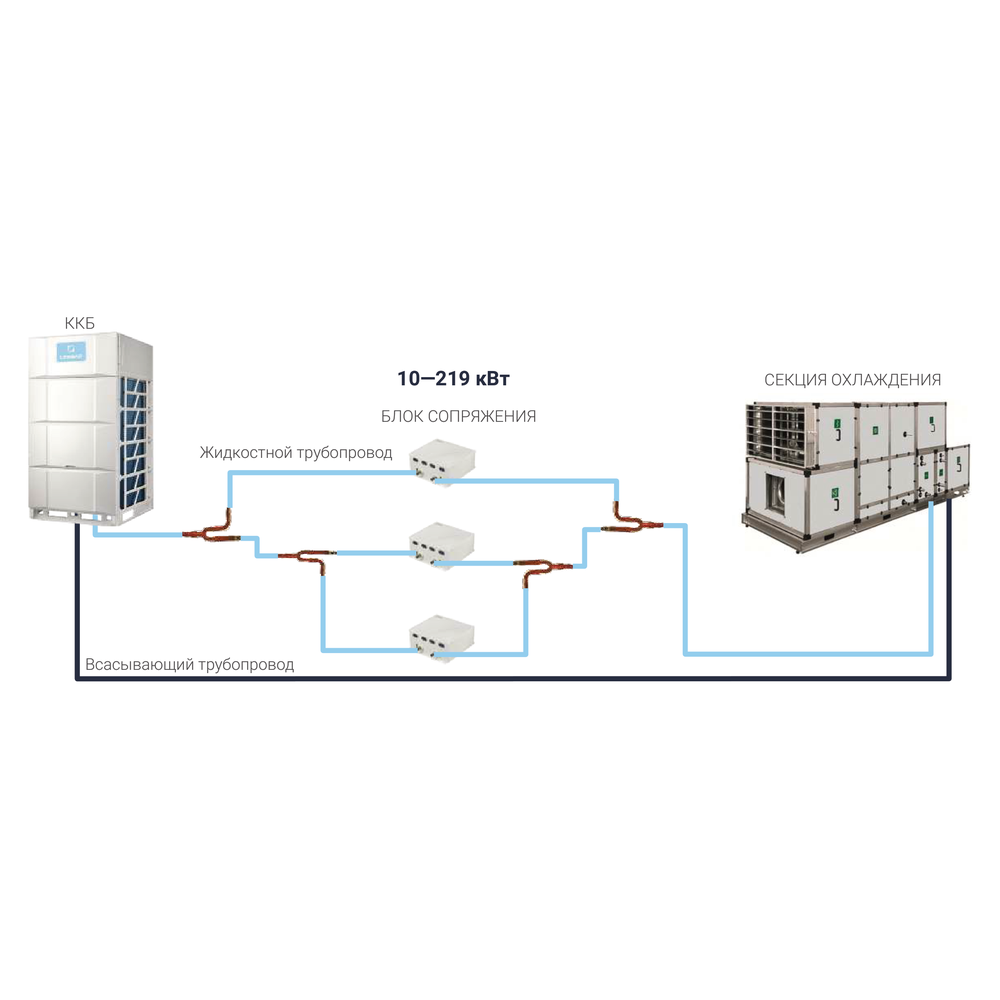

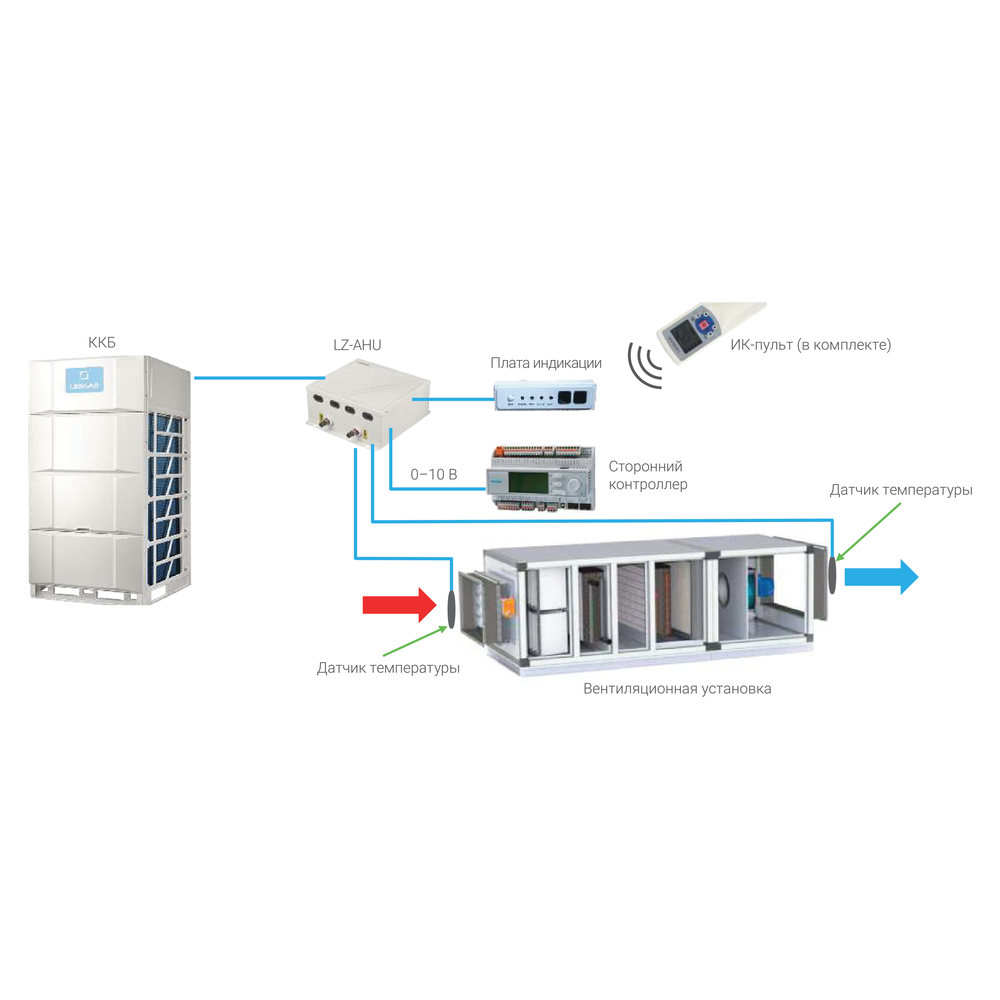

Между ККБ и охладителем ставится блок сопряжения LZ-AHU155VA2, он покупается отдельно. Он работает с охладителями от 9 до 20 кВт, фреоновые патрубки — ∅9,53 мм. В его составе плата управления, плата индикации, электронный расширительный вентиль и датчики температуры. Функции блока сопряжения:

• внешний сигнал 0–10 В для регулирования производительности или уставки температуры воздуха;
• поддержание температуры воздуха на входе в охладитель;
• приём команд ИК-пульта, который входит в комплект ККБ.

Регулирования по температуре воздуха на выходе охладителя у этой модели нет. ЭРВ сам настраивает расход и перегрев хладагента, точнее механического ТРВ держит температуру охлаждённого воздуха и расширяет диапазон регулирования.

Подбор охладителя

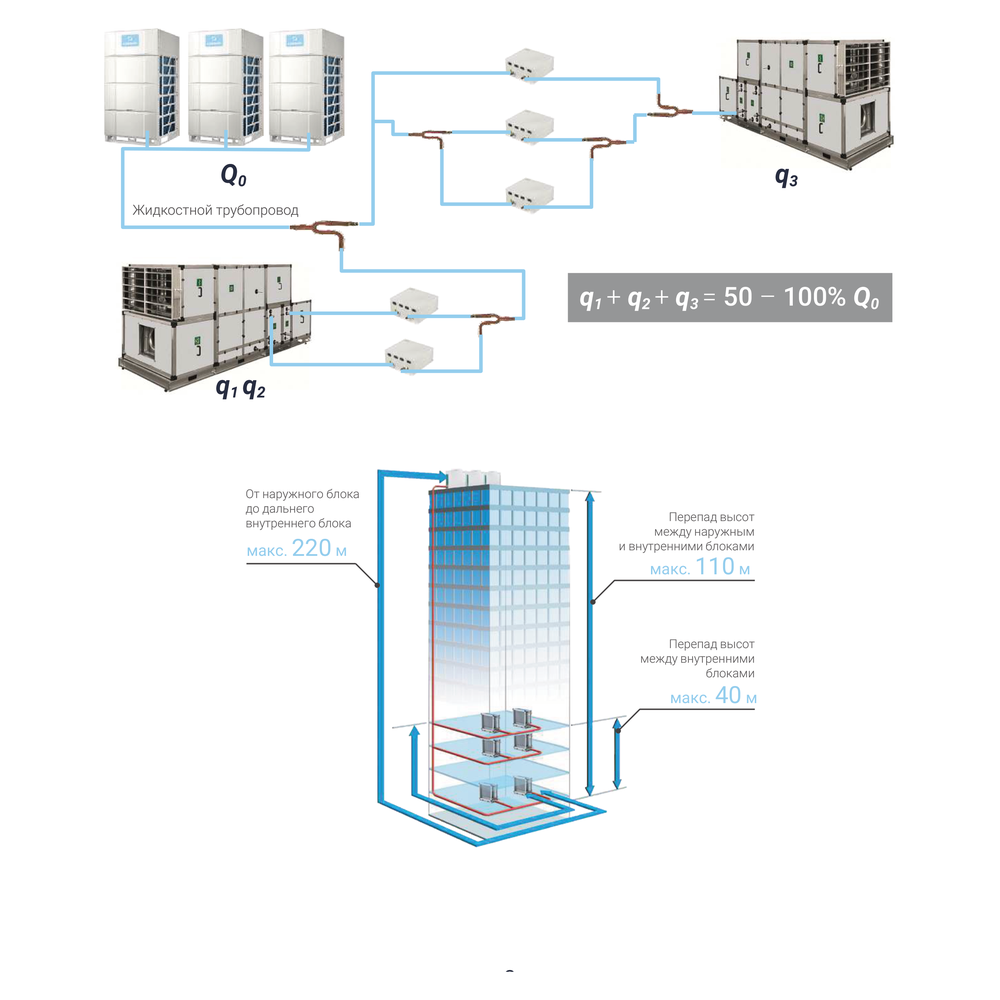

Суммарная холодопроизводительность охладителей — от 50 до 100 % от холодопроизводительности ККБ. Один блок обслуживает несколько одноконтурных или многоконтурных охладителей, а на один контур охладителя можно поставить до четырёх блоков сопряжения. Система возврата масла вместе с ЭРВ увеличивает допустимые длины фреонопроводов и перепады высот по сравнению с ККБ постоянной производительности.

Плата инвертора компрессора охлаждается хладагентом и работает стабильнее, чем при воздушном охлаждении. Низкие пусковые токи облегчают требования к источнику питания и продлевают ресурс двигателя компрессора.

Условия работы

• Перепад высот: до 30 м, если ККБ выше охладителя, и до 20 м, если ниже.
• Воздух на входе в охладитель, свежий или рециркуляционный, — от +17 до +32 °C.
• При пуске при наружной температуре −5 °C и ниже холодопроизводительность охладителя должна быть не менее 30 % от номинальной холодопроизводительности ККБ.
