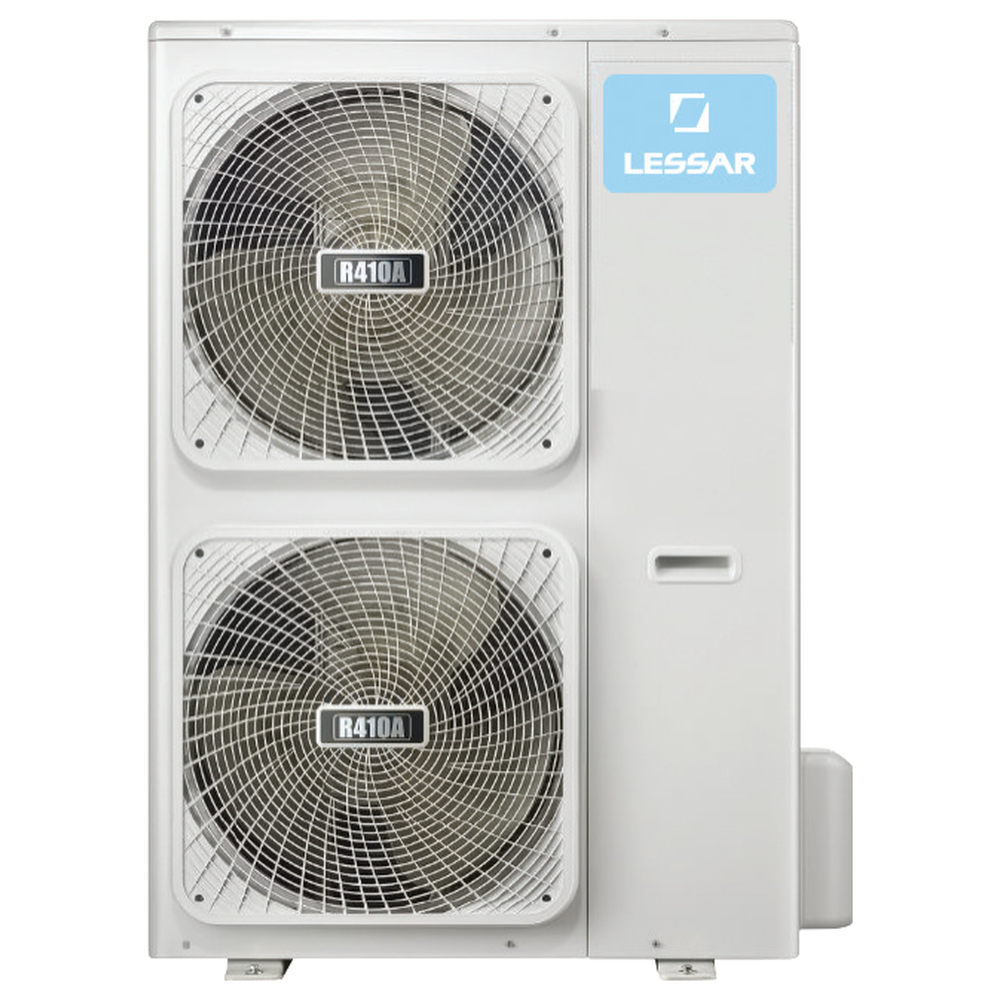

Lessar LUQ-E280AUA4-H

Самый мощный в серии индивидуальный инверторный ККБ с горизонтальным выбросом воздуха для фреоновой секции охлаждения вентиляционного агрегата. Холодопроизводительность плавно следует за тепловой нагрузкой, поэтому температура воздуха в помещении держится точнее, чем с ККБ постоянной производительности, а на частичной нагрузке блок сохраняет высокую сезонную энергоэффективность.

Инверторный ротационный компрессор защищён маслоотделителем, который возвращает до 99 % масла. Линия перепуска хладагента с нагнетания на всасывание не даёт компрессору часто пускаться и останавливаться и продлевает его срок службы. Плата инвертора охлаждается хладагентом: так она работает стабильнее и меньше зависит от внешней среды, чем при воздушном охлаждении. Низкие пусковые токи снижают требования к источнику электропитания и берегут двигатель компрессора.

Блок сопряжения LZ-AHU360TA2

Между ККБ и охладителем ставится блок сопряжения LZ-AHU360TA2, он покупается отдельно. Его диапазон — охладители от 20 до 36 кВт, фреоновые патрубки ∅12,7 мм. В блоке собраны плата управления, плата индикации с приёмником ИК-сигнала, электронный расширительный вентиль и датчики температуры. ЭРВ без ручной настройки подбирает расход и перегрев хладагента, быстро отвечает на изменение нагрузки и точнее механического ТРВ держит температуру охлаждённого воздуха.

Управление

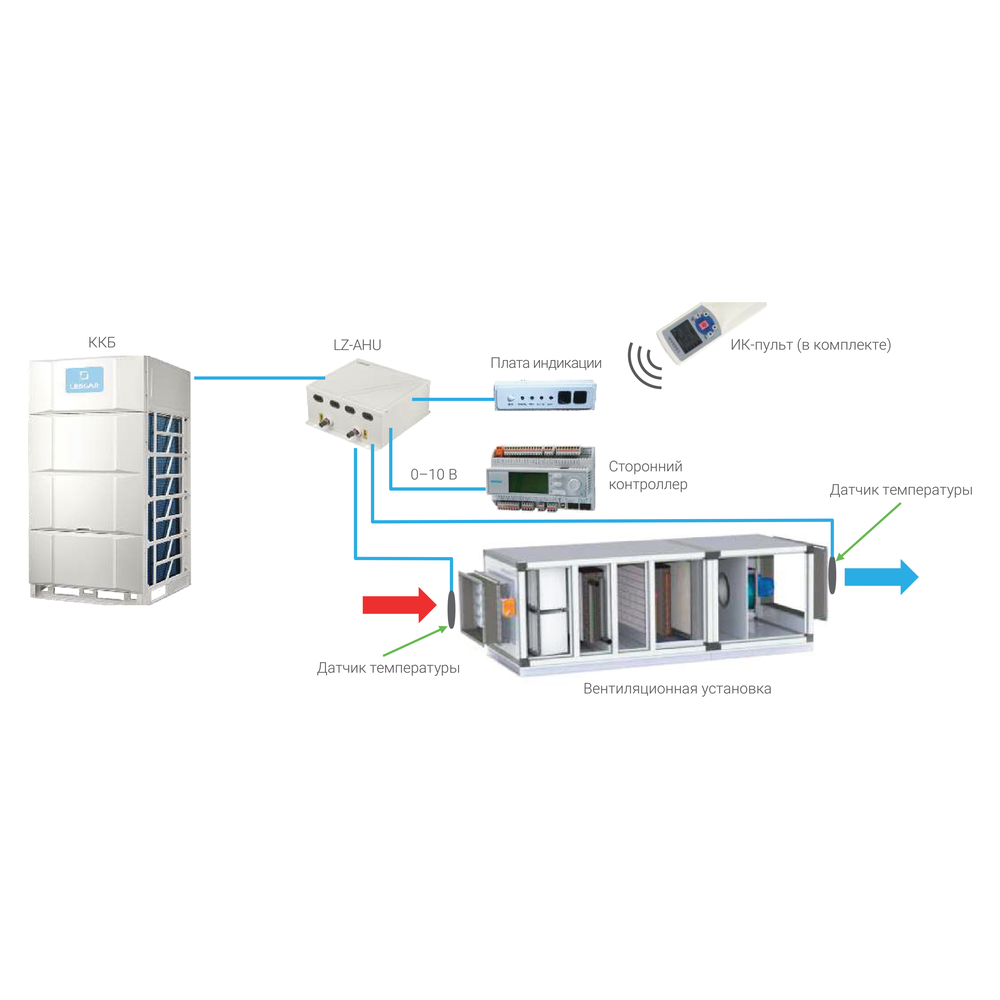

Включает блок автоматика вентагрегата: управляющий сигнал подаётся по электрическим схемам из инструкции по установке и эксплуатации. Через LZ-AHU доступны три способа регулирования:

• внешний сигнал 0–10 В меняет производительность системы или уставку температуры воздуха;
• поддержание температуры воздуха на входе в охладитель;
• поддержание температуры воздуха на выходе охладителя.

ИК-пульт для блока сопряжения входит в комплект ККБ.

Подбор охладителя

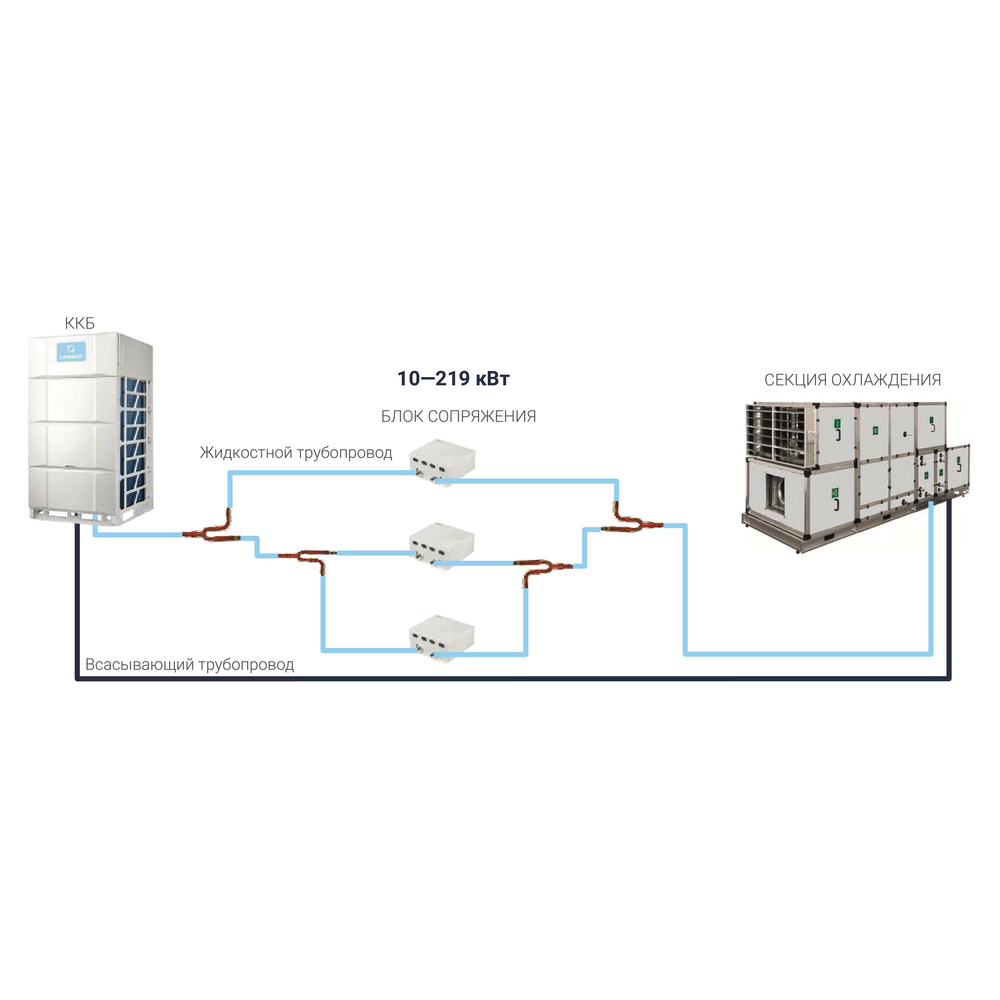

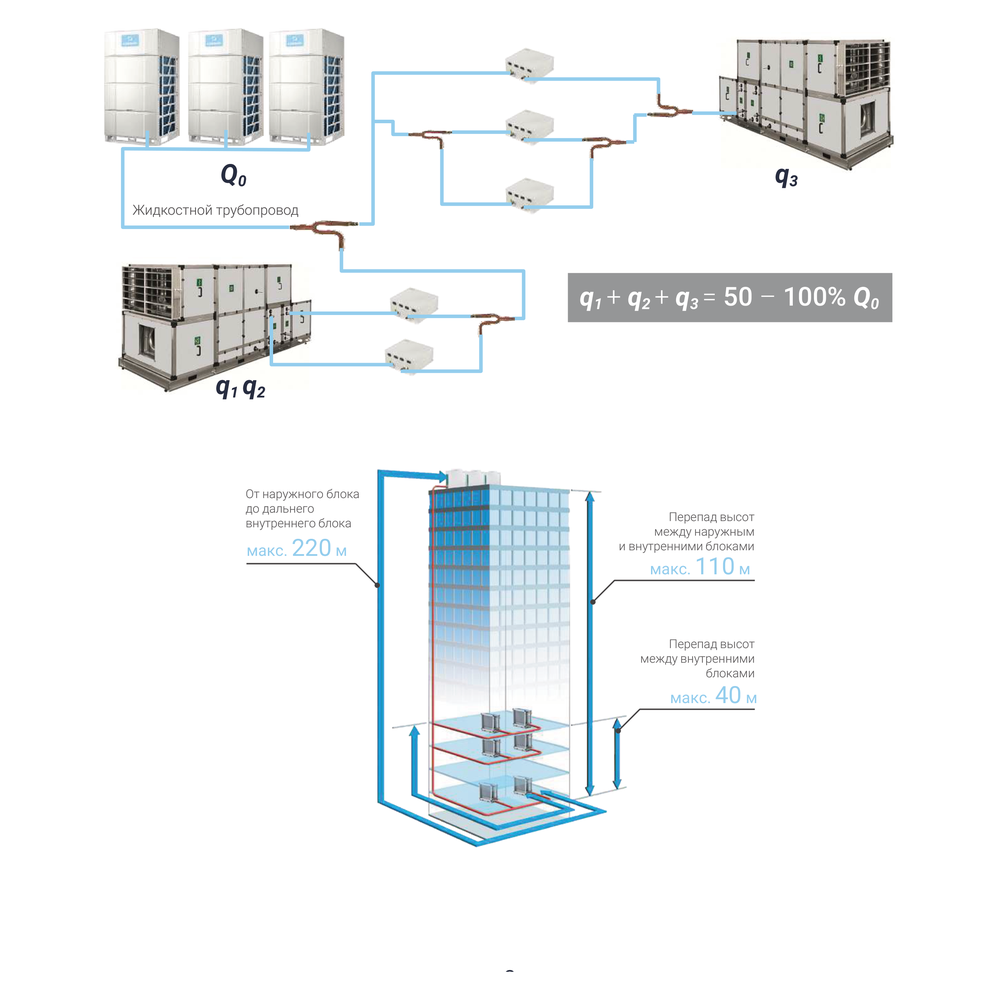

Суммарная холодопроизводительность охладителей составляет от 50 до 100 % от холодопроизводительности ККБ. К одному блоку подключаются несколько одно- или многоконтурных охладителей, на один контур охладителя ставится до четырёх блоков сопряжения. Благодаря системе возврата масла и ЭРВ допустимые длины фреонопроводов и перепады высот больше, чем у ККБ постоянной производительности. При одном одноконтурном охладителе перепад высот составляет до 50 м, если ККБ стоит выше, и до 40 м, если ниже.

Температура воздуха на входе в охладитель: свежего от +17 до +43 °C, рециркуляционного от +17 до +32 °C.
