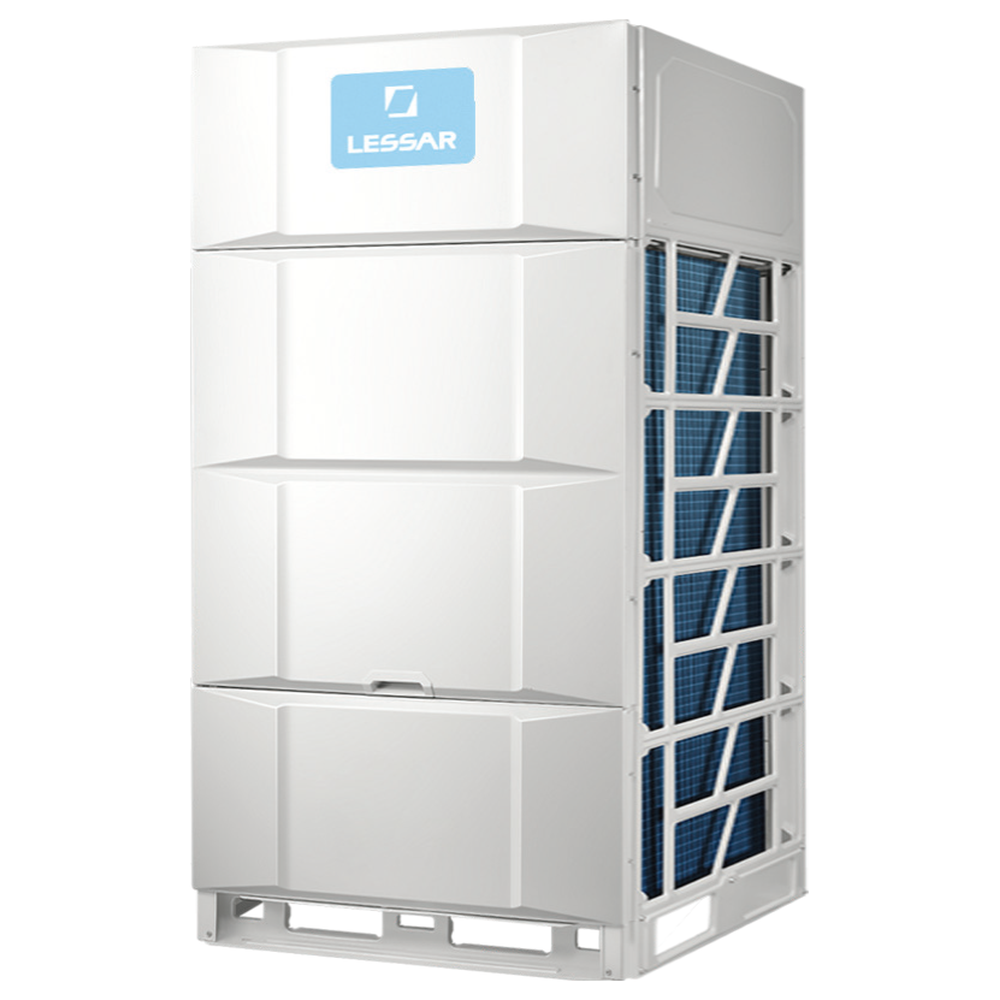

Lessar LUQ-E450AUA4-V

Инверторный ККБ с вертикальным выбросом воздуха питает фреоновую секцию охлаждения вентиляционного агрегата и плавно меняет холодопроизводительность вслед за нагрузкой. Блок входит в модульную линейку: до трёх ККБ работают одной системой.

Охладитель подключается через блок сопряжения LZ-AHU560TA2, он покупается отдельно. Блок работает с охладителями от 36 до 56 кВт, фреоновые патрубки у него ∅15,9 мм. В LZ-AHU собраны плата управления, плата индикации с приёмником ИК-сигнала, электронный расширительный вентиль и датчики температуры. ЭРВ без ручной настройки ведёт расход и перегрев хладагента, быстро отвечает на изменение нагрузки, расширяет диапазон регулирования и точнее механического ТРВ держит температуру охлаждённого воздуха.

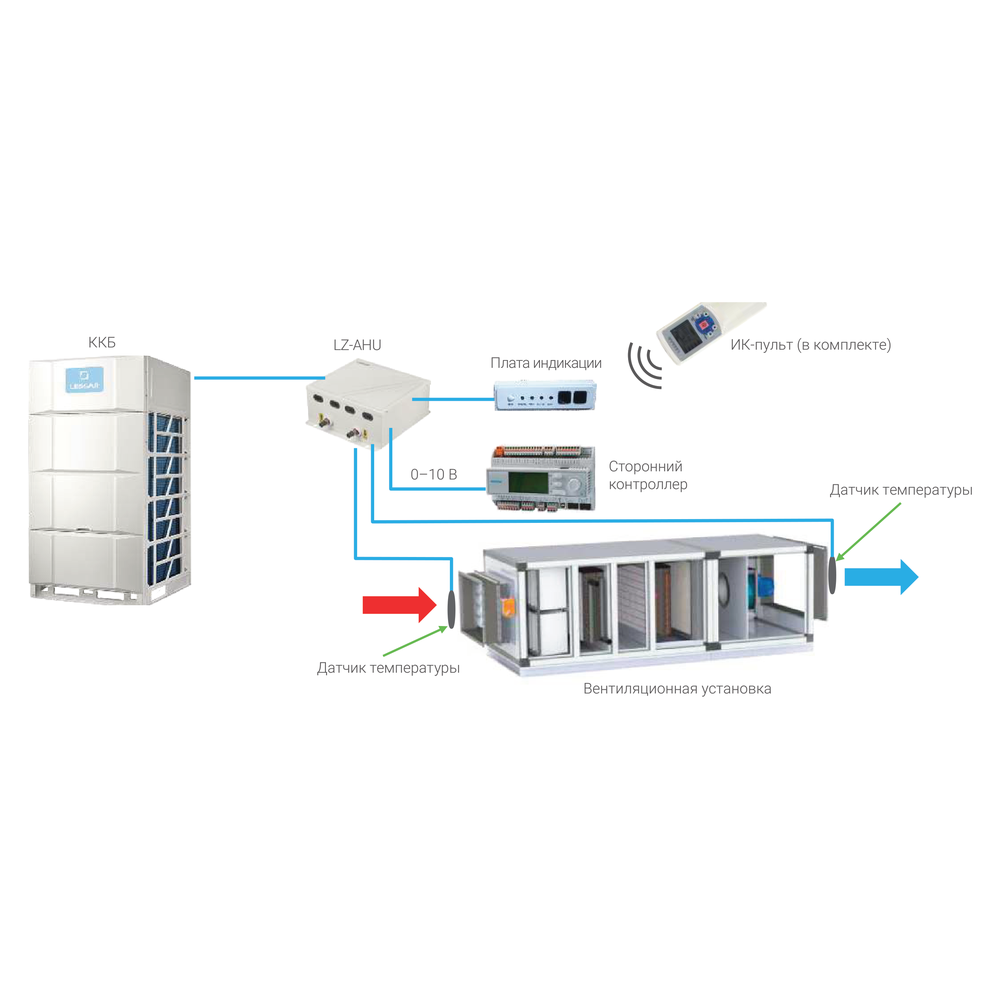

Автоматика вентагрегата включает ККБ управляющим сигналом по электрическим схемам из инструкции по установке и эксплуатации. Дальше блок сопряжения регулирует систему:

• по внешнему сигналу 0–10 В, который задаёт производительность или уставку температуры воздуха;
• по температуре воздуха на входе в охладитель;
• по температуре воздуха на выходе охладителя.

В комплекте с ККБ поставляется ИК-пульт для блока сопряжения.

Энергопотребление

Спиральный инверторный компрессор работает по циклу двухступенчатого сжатия с впрыском пара хладагента (EVI), который снижает потребляемую мощность. Экономайзер, теплообменник переохлаждения, доводит переохлаждение жидкого хладагента до 15 °C и увеличивает холодопроизводительность. На частичной нагрузке сезонная энергоэффективность остаётся высокой, пусковые токи низкие и щадят источник питания и двигатель компрессора. Для объектов с ограниченным электроснабжением предусмотрено ограничение потребляемой мощности: 60 ступеней в диапазоне 40–100 % от номинального энергопотребления, при которых система не отключается.

Модульная система

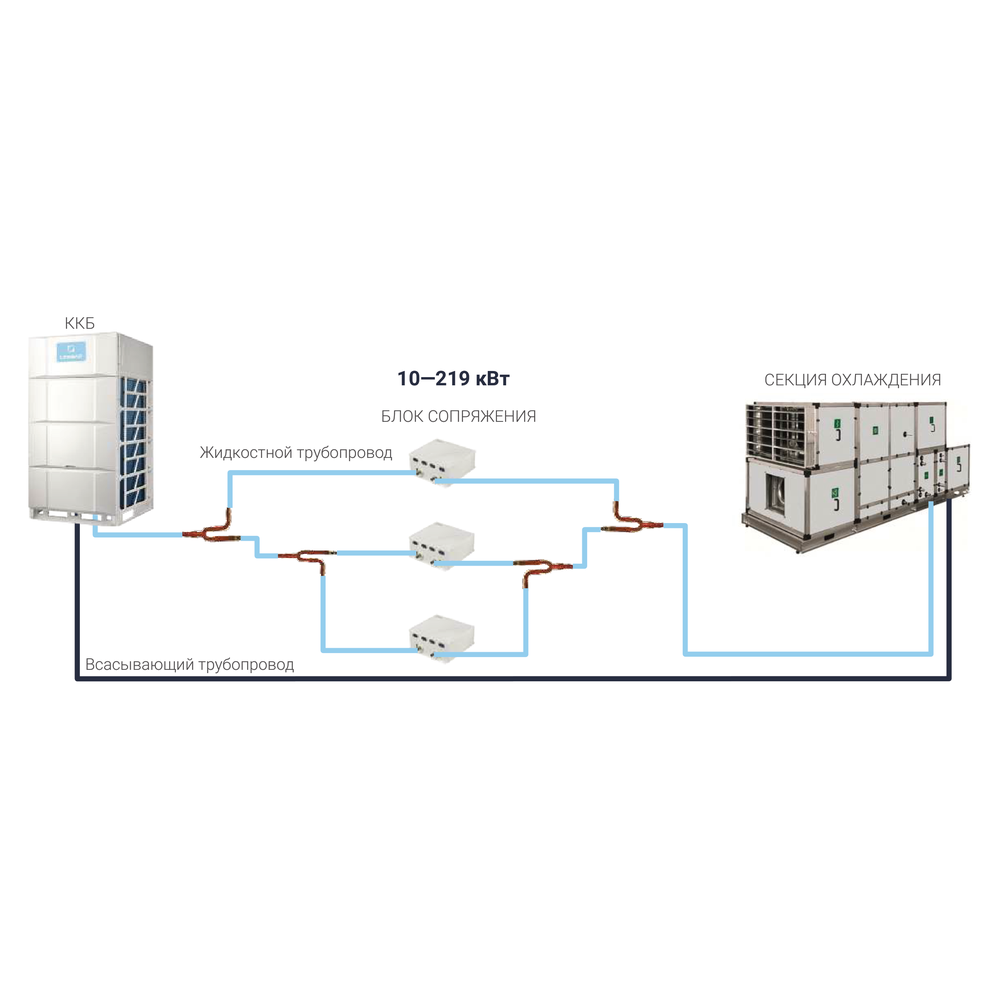

В систему объединяются до трёх модулей, на один фреоновый контур ставятся до четырёх блоков сопряжения, поэтому охладитель может иметь холодопроизводительность до 219 кВт. К одному ККБ или к модульной системе подключаются несколько одно- или многоконтурных охладителей суммарной мощностью от 50 до 100 % от холодопроизводительности ККБ. Порядок пуска модулей чередуется, и наработка компрессоров распределяется равномерно. При отказе компрессора одного ККБ остальные модули продолжают работу.

Обслуживание

• Режим диагностики количества хладагента: по датчикам температуры и давления на плате управления выводится код недостатка или избытка заправки.
• Самоочистка теплообменника конденсатора от пыли.
• Принудительный обдув, который не даёт снегу копиться на блоке.
• 14 малошумных режимов работы.

Условия монтажа

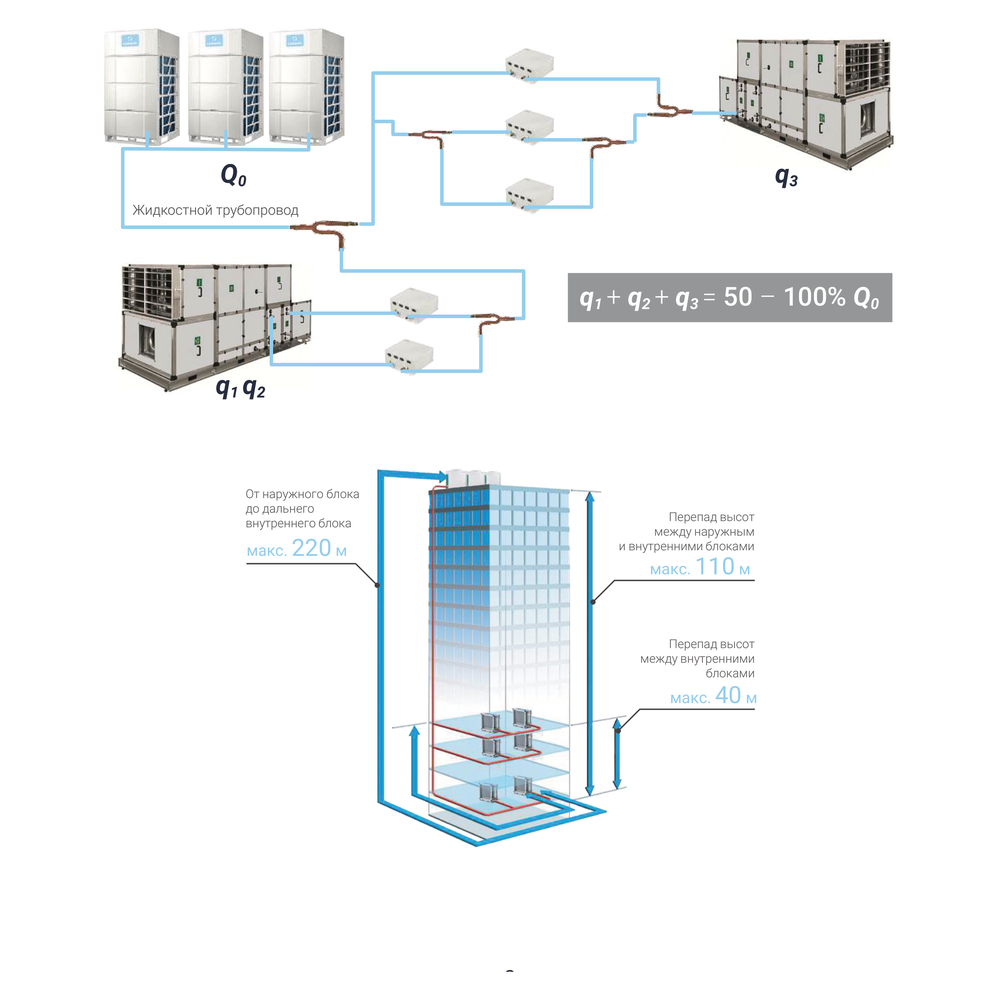

Благодаря системе возврата масла и ЭРВ допустимые длины фреонопроводов и перепады высот больше, чем у ККБ постоянной производительности. При одном одноконтурном охладителе ККБ ставится до 110 м выше или ниже него, перепад высот между охладителями допускается до 40 м. Свежий воздух на входе в охладитель должен иметь температуру от +20 до +43 °C, рециркуляционный — от +17 до +32 °C.
