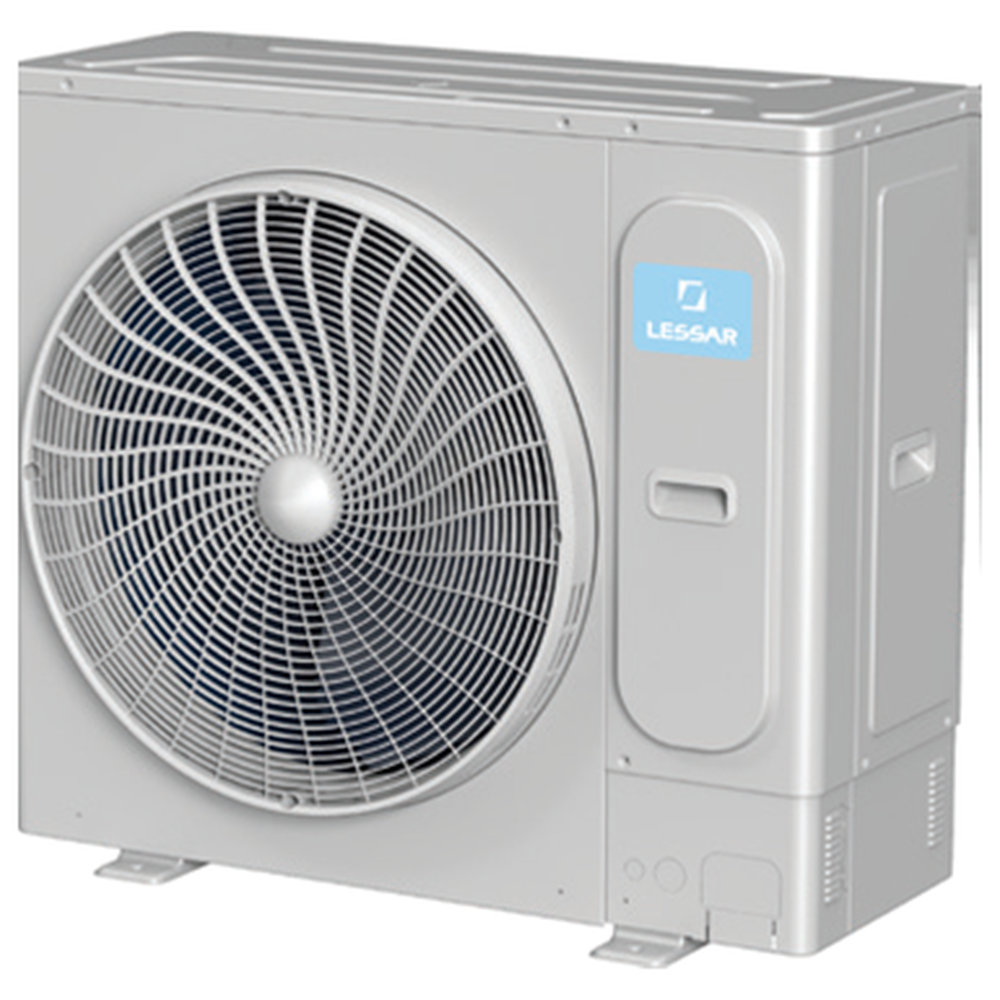

Lessar LUQ-E155AUA2-H

Самый мощный однофазный ККБ серии: инверторный блок с горизонтальным выбросом воздуха для фреоновой секции охлаждения вентиляционного агрегата. Связь с охладителем — через блок сопряжения LZ-AHU155VA2, который покупается отдельно.

LZ-AHU155VA2 работает с охладителями от 9 до 20 кВт, фреоновые патрубки — ∅9,53 мм. Внутри — плата управления, плата индикации с приёмником ИК-сигнала, электронный расширительный вентиль и датчики температуры. Расход и перегрев хладагента ЭРВ подбирает без ручной настройки и быстро реагирует на изменение нагрузки, поэтому температура охлаждённого воздуха держится точнее, чем с механическим ТРВ.

Управление

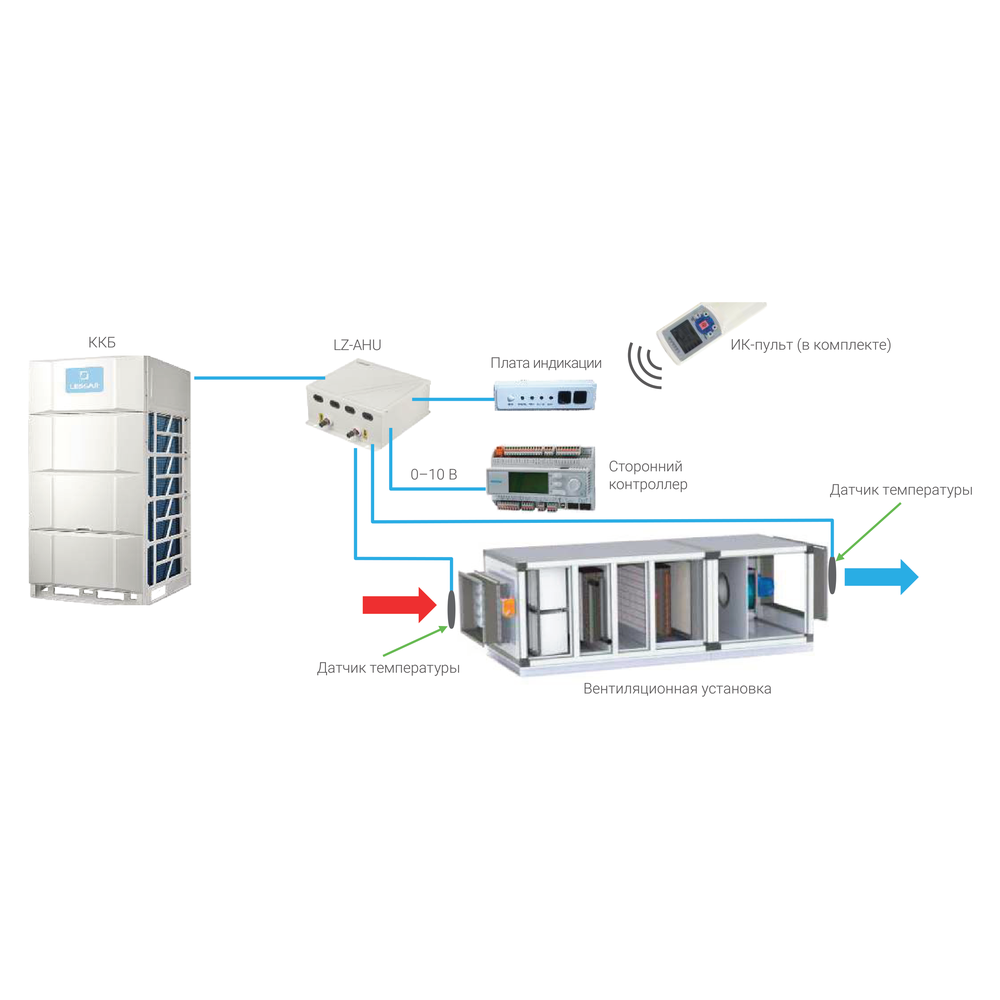

Команду на включение даёт автоматика вентагрегата: сигнал подаётся по электрическим схемам из инструкции по установке и эксплуатации. Дальше доступны три способа влиять на работу блока:

• внешний сигнал 0–10 В меняет производительность системы или уставку температуры воздуха;
• LZ-AHU поддерживает температуру воздуха на входе в охладитель;
• ИК-пульт из комплекта ККБ управляет блоком сопряжения.

По температуре воздуха на выходе охладителя эта модель не регулируется. Для системы диспетчеризации (BMS) у ККБ есть Modbus без дополнительного конвертора.

Подбор системы

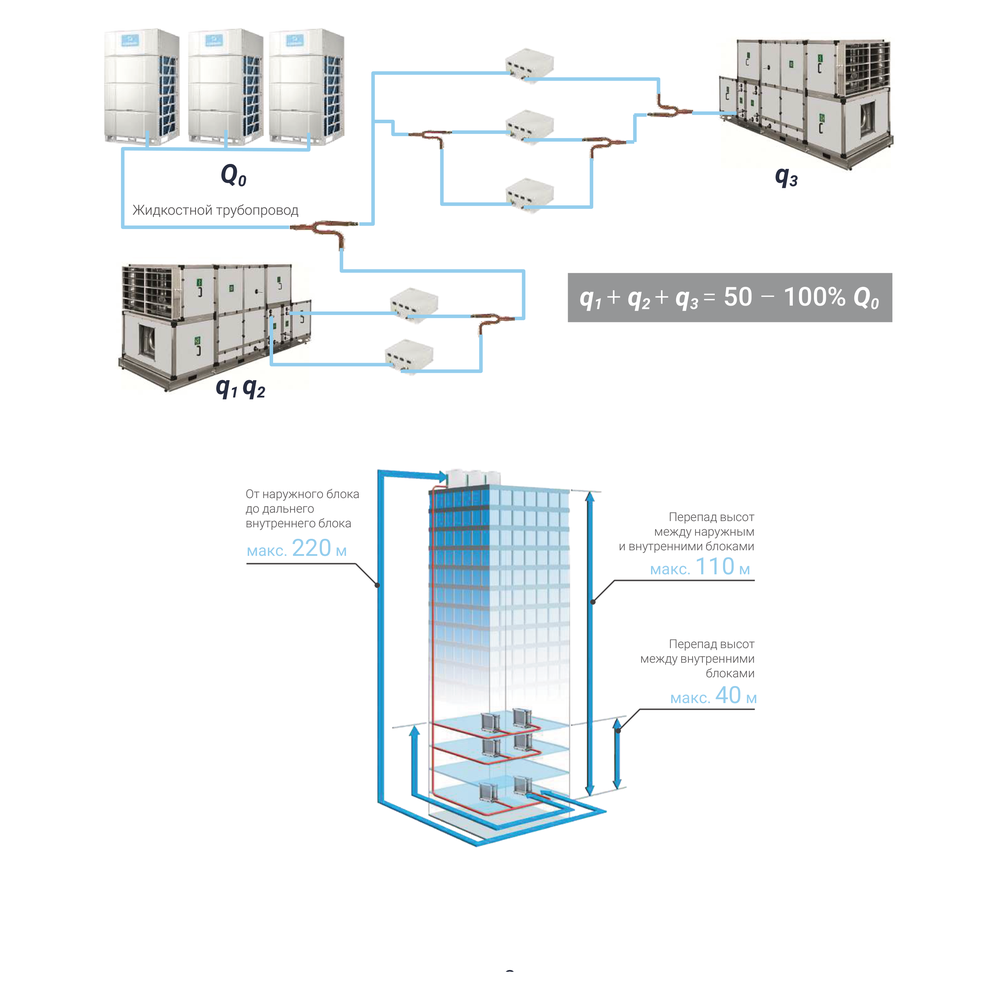

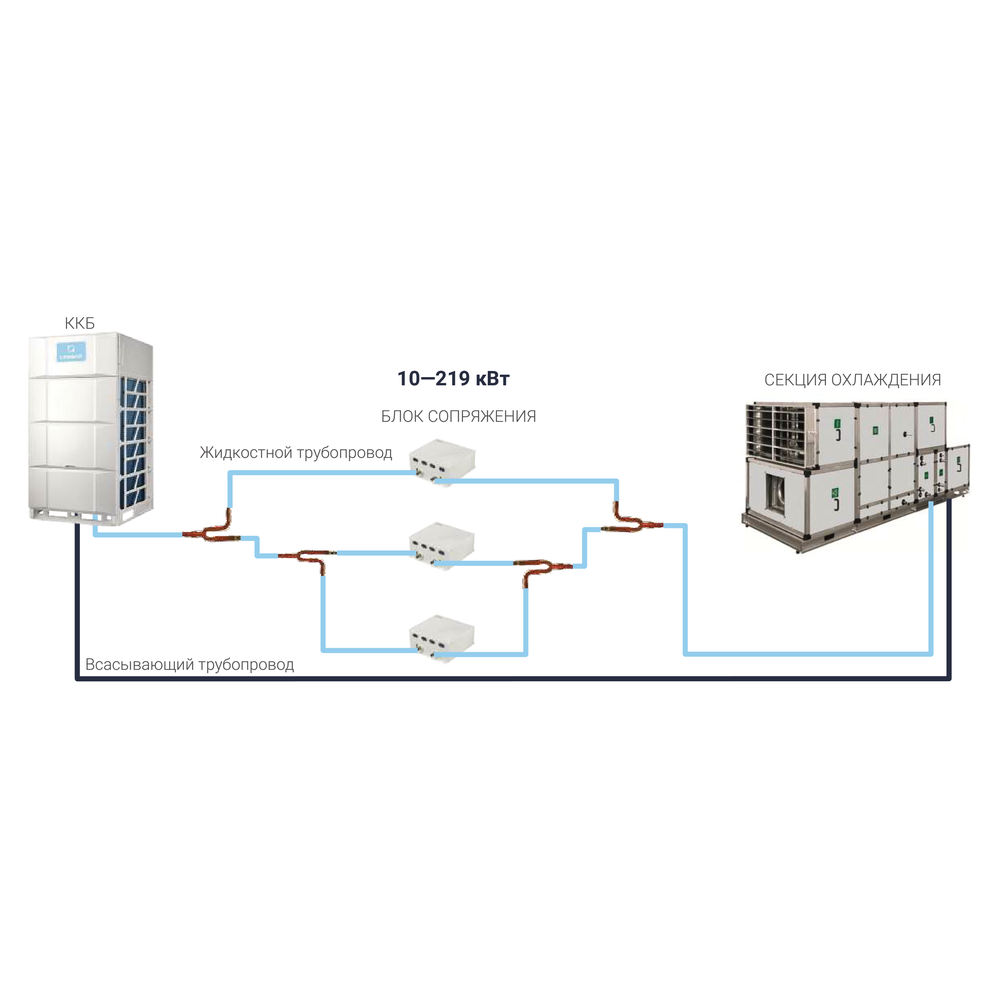

Охладители подбираются суммарной мощностью от 50 до 100 % от холодопроизводительности ККБ; к одному блоку можно подключить несколько одно- или многоконтурных охладителей. Один контур охладителя обслуживают до четырёх блоков сопряжения. Благодаря системе возврата масла и ЭРВ допустимые длины фреонопроводов и перепады высот больше, чем у ККБ постоянной производительности, но с ограничением по направлению: ККБ выше охладителя — до 30 м, ниже — до 20 м.

Инверторное регулирование особенно полезно там, где тепловая нагрузка сильно меняется: на частичной нагрузке блок сохраняет высокую сезонную энергоэффективность. Пусковые токи низкие, поэтому требования к источнику питания мягче, а двигатель компрессора служит дольше. Плату инвертора охлаждает хладагент, и её работа меньше зависит от внешней среды, чем при воздушном охлаждении.

Эксплуатация

Воздух на входе в охладитель — свежий или рециркуляционный — должен иметь температуру от +17 до +32 °C. Если ККБ включается при наружной температуре −5 °C и ниже, холодопроизводительность охладителя должна быть не менее 30 % от номинальной холодопроизводительности блока.
