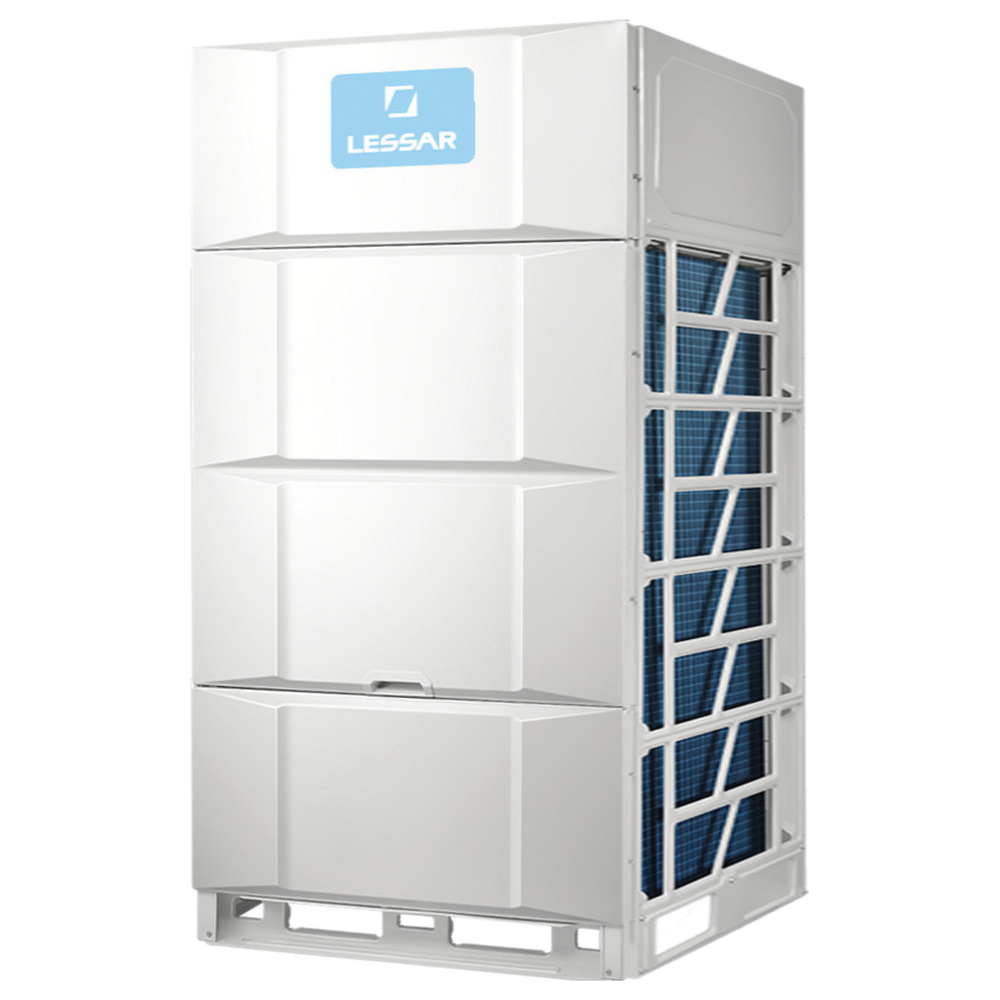

Lessar LUQ-E560AUA4-V

Модульный инверторный ККБ для фреоновой секции охлаждения вентиляционного агрегата. Холодопроизводительность плавно подстраивается под нагрузку, а при росте объекта к блоку добавляются ещё два модуля.

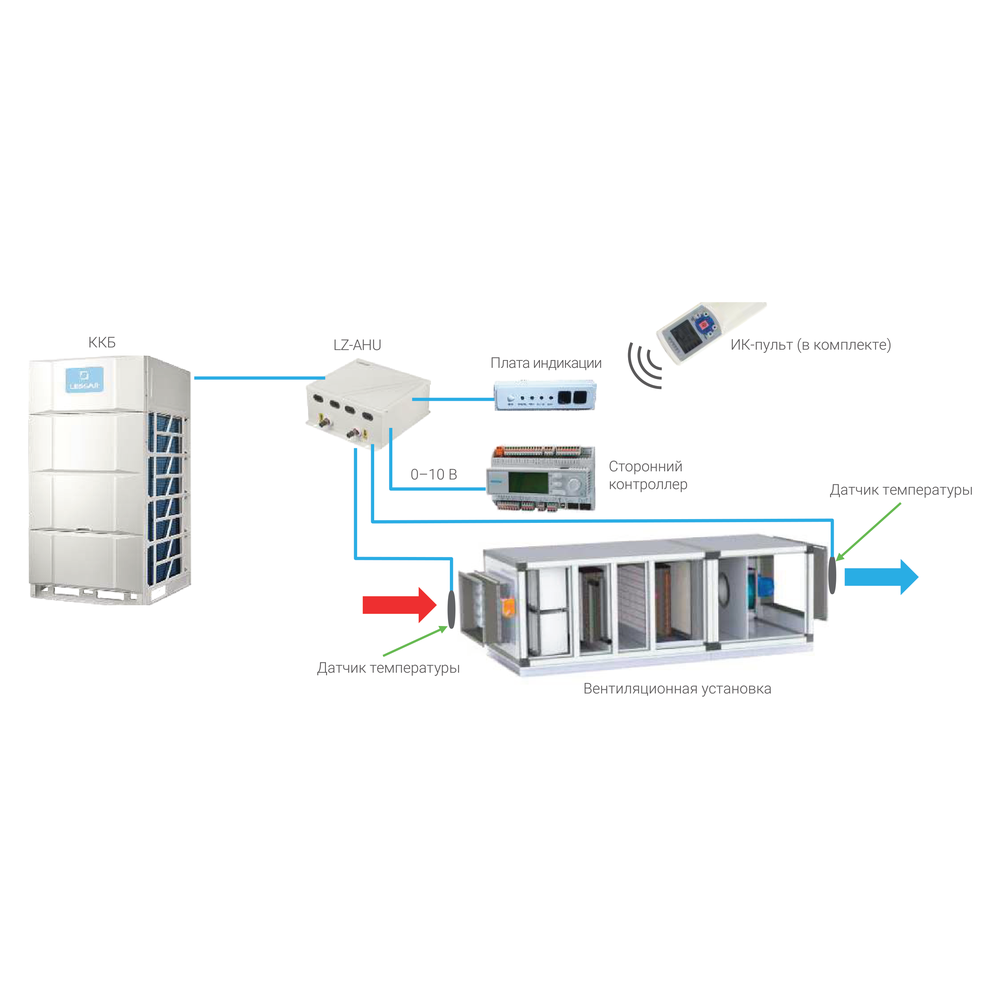

Работу ККБ задаёт автоматика вентагрегата: управляющий сигнал на включение подаётся по электрическим схемам из инструкции по установке и эксплуатации. С охладителем блок связан через блок сопряжения LZ-AHU560TA2, который покупается отдельно. Он работает с охладителями от 36 до 56 кВт и имеет фреоновые патрубки ∅15,9 мм. Возможности регулирования через LZ-AHU:

• производительность системы или уставка температуры воздуха задаётся внешним сигналом 0–10 В;
• датчик температуры воздуха на входе в охладитель или на выходе из него служит опорным для регулирования;
• команды подаются с ИК-пульта, который входит в комплект ККБ.

Блок сопряжения состоит из платы управления, платы индикации с ИК-приёмником, электронного расширительного вентиля и датчиков температуры. ЭРВ сам подбирает расход и перегрев хладагента, быстро отвечает на изменение нагрузки и держит температуру охлаждённого воздуха точнее механического ТРВ.

Модули и резерв

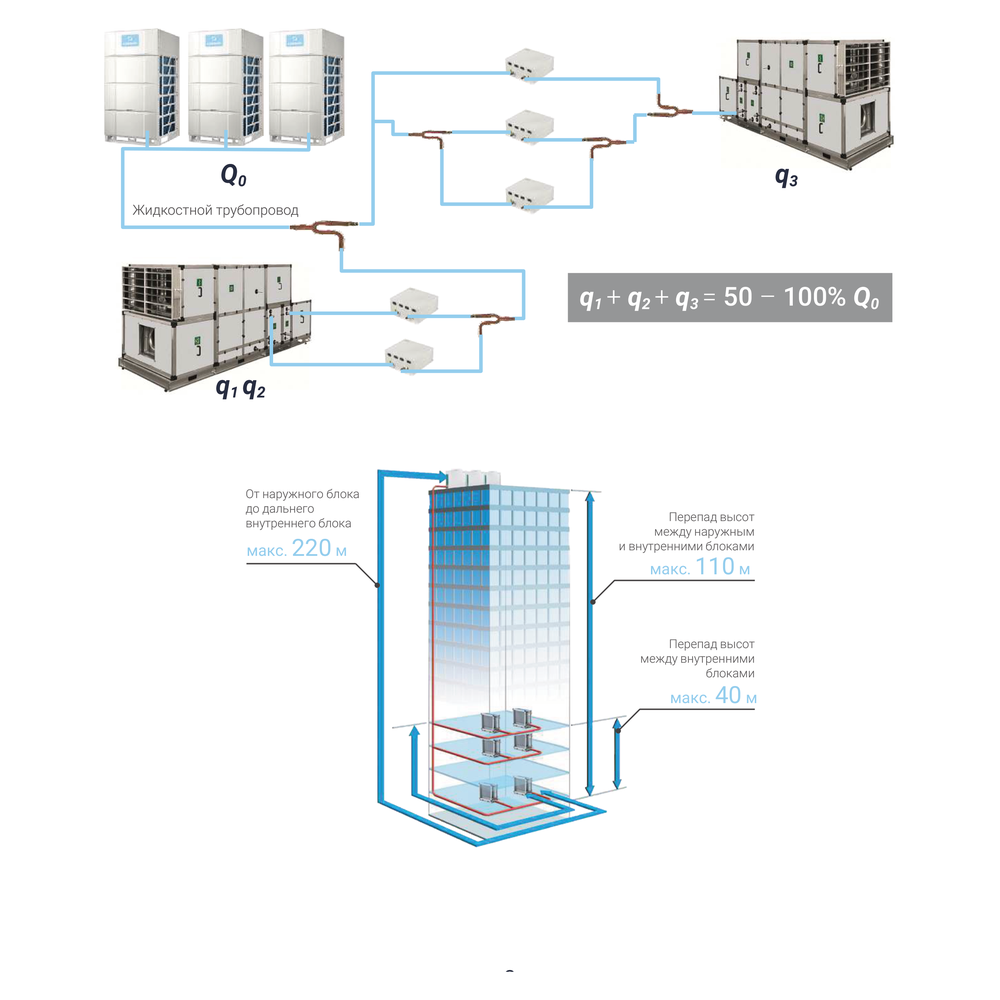

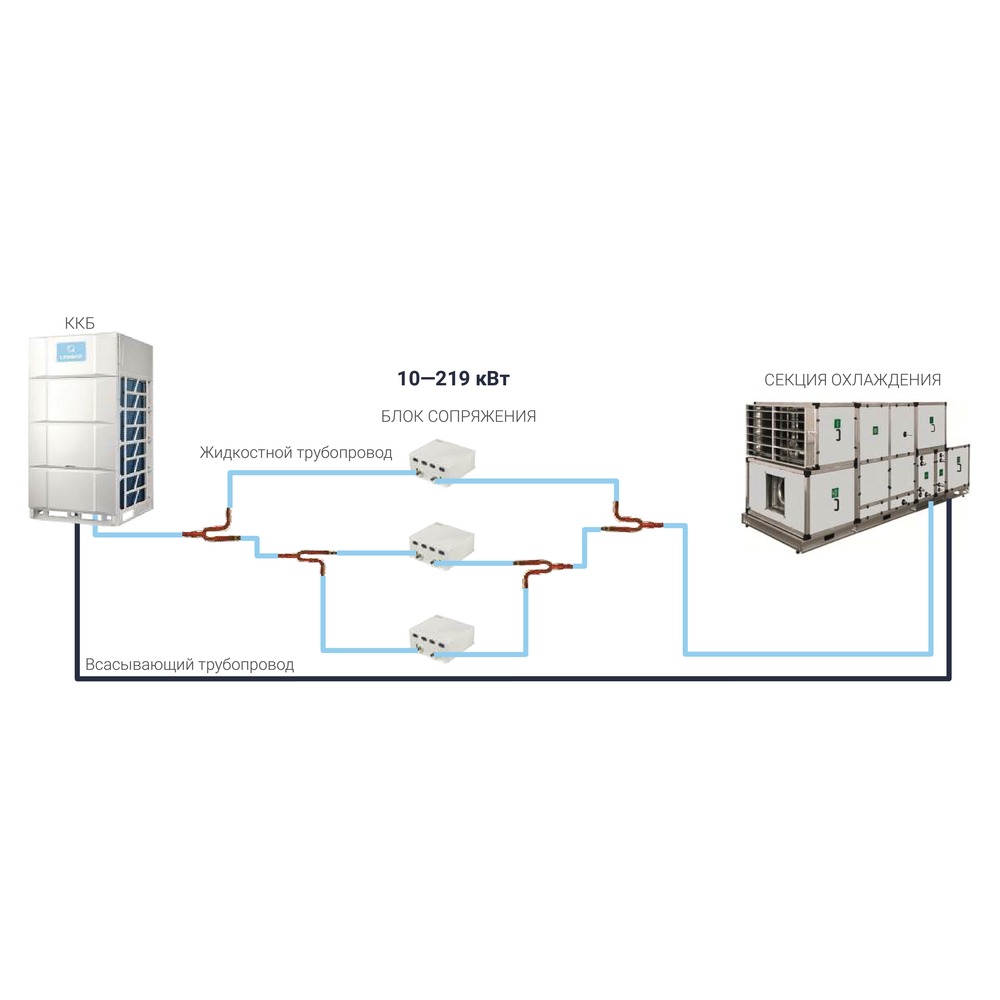

Модульная система включает до трёх ККБ, а на один фреоновый контур работают до четырёх блоков сопряжения, так что охладитель может достигать 219 кВт. К ККБ или системе подключаются несколько одно- или многоконтурных охладителей суммарной холодопроизводительностью от 50 до 100 % от холодопроизводительности ККБ. Модули чередуются при пуске, и наработка компрессоров выравнивается, а отказ компрессора одного ККБ не останавливает остальные.

Эффективность цикла

В инверторном спиральном компрессоре применён цикл двухступенчатого сжатия с впрыском пара хладагента (EVI), который снижает потребляемую мощность компрессора, а экономайзер, теплообменник переохлаждения, даёт переохлаждение жидкого хладагента до 15 °C и прибавку холодопроизводительности. Инверторный привод точнее, чем ККБ постоянной производительности, держит температуру в помещении и сохраняет высокую сезонную энергоэффективность на частичной нагрузке. Низкий пусковой ток смягчает требования к источнику питания и продлевает ресурс двигателя компрессора.

Режимы обслуживания

По показаниям датчиков температуры и давления блок оценивает заправку и выводит на плату управления код недостатка или избытка хладагента. Потребляемая мощность ограничивается в 60 ступенях от 40 до 100 % от номинального энергопотребления, и при ограниченном электроснабжении система продолжает работать. Есть 14 малошумных режимов, самоочистка теплообменника конденсатора от пыли и принудительный обдув, который не даёт снегу накапливаться на ККБ.

Монтаж

• Перепад высот при одном одноконтурном охладителе до 110 м, когда ККБ выше, и до 110 м, когда ниже; между охладителями до 40 м.
• Допустимые длины фреонопроводов и перепады высот больше, чем у ККБ постоянной производительности, за счёт системы возврата масла и ЭРВ.
• Воздух на входе в охладитель: свежий от +20 до +43 °C, рециркуляционный от +17 до +32 °C.
