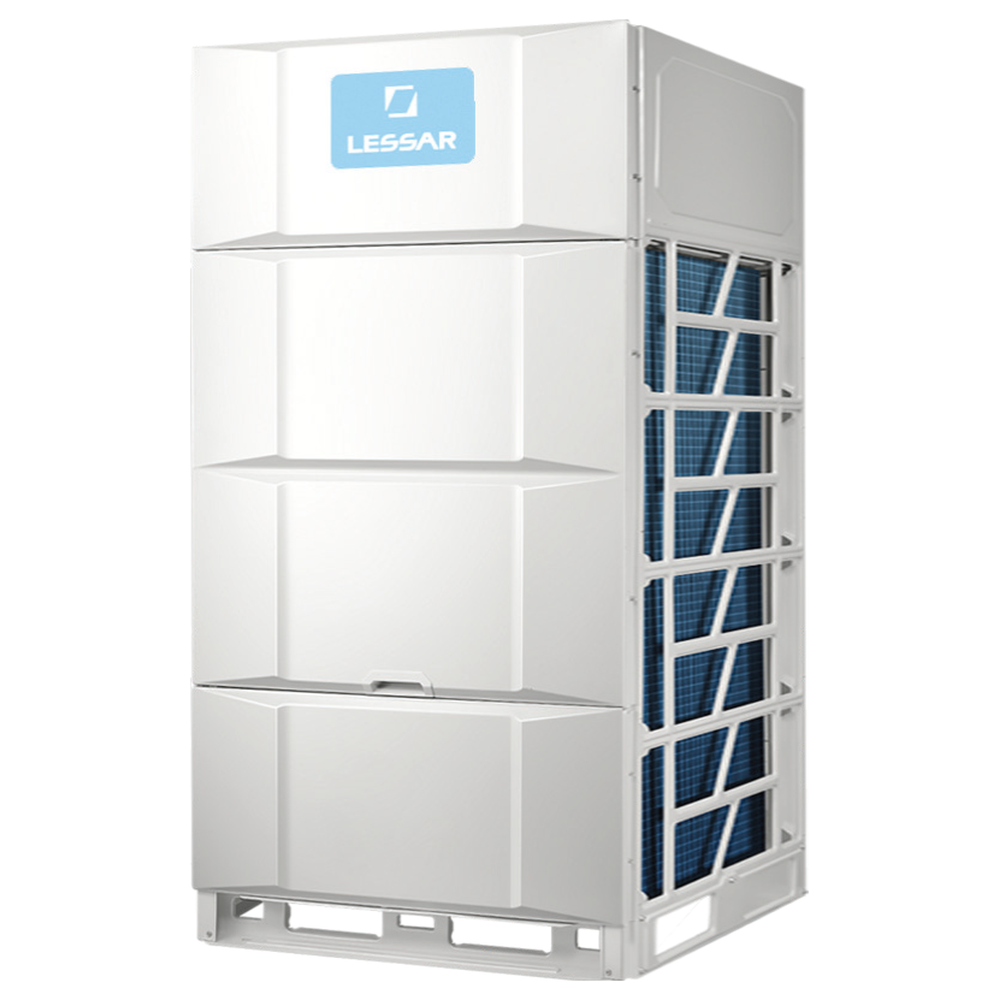

Lessar LUQ-E730AUA4-V

Самый мощный ККБ серии: модульный инверторный блок с вертикальным выбросом воздуха и двумя спиральными компрессорами для фреоновой секции охлаждения вентиляционного агрегата. Холодопроизводительность плавно следует за тепловой нагрузкой.

Резерв компрессоров

Компрессоры внутри блока чередуются при пуске, и их наработка распределяется равномерно. Если один из них выходит из строя, второй продолжает работать до 7 дней, и ремонт проходит без потери работоспособности системы. Тот же принцип действует в модульной системе: ККБ чередуются при пуске, а при отказе компрессоров одного блока остальные продолжают работу.

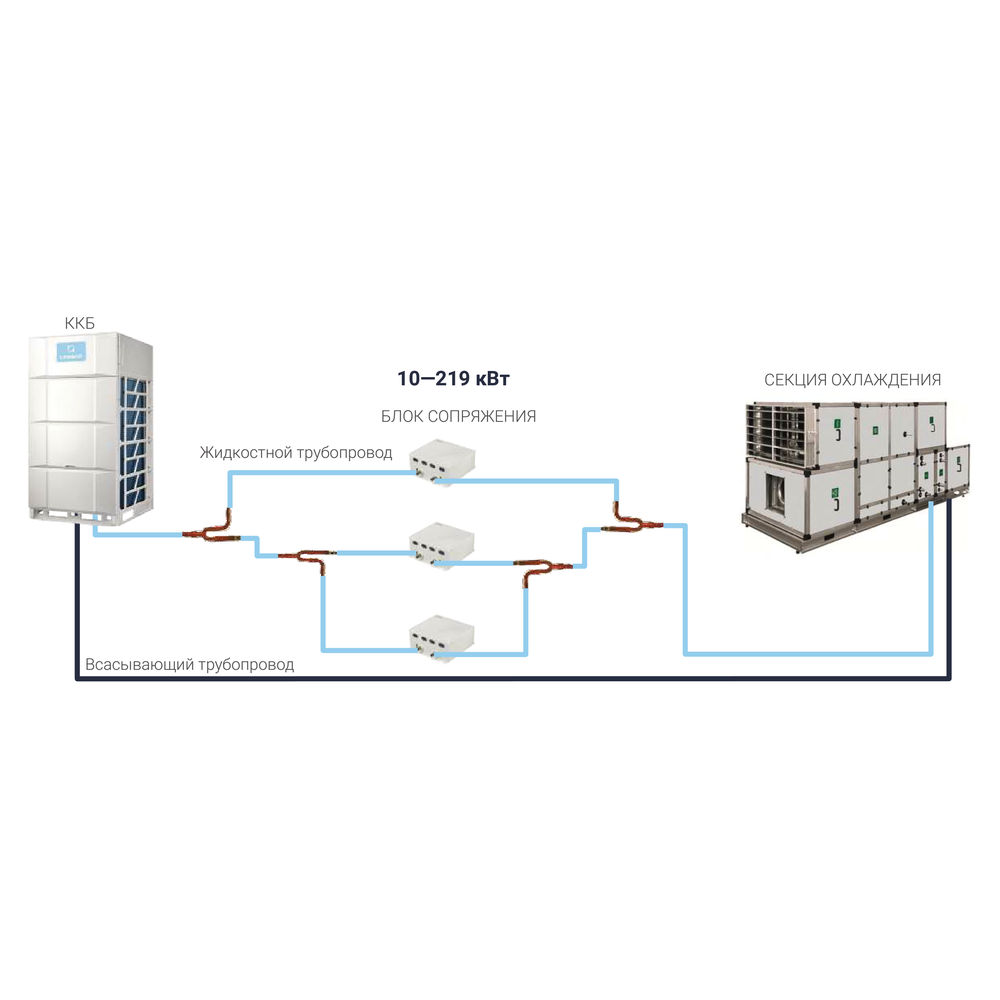

В модульную систему собираются до трёх блоков, на один фреоновый контур ставятся до четырёх блоков сопряжения, и холодопроизводительность охладителя достигает 219 кВт. К ККБ или к системе подключаются несколько одно- или многоконтурных охладителей суммарной мощностью от 50 до 100 % от холодопроизводительности ККБ.

Блоки сопряжения LZ-AHU360TA2

С одним одноконтурным охладителем ККБ работает через два блока сопряжения LZ-AHU360TA2, они покупаются отдельно. Диапазон каждого — 20–36 кВт, фреоновые патрубки ∅12,7 мм. Внутри плата управления, плата индикации с приёмником ИК-сигнала, электронный расширительный вентиль и датчики температуры. Расход и перегрев хладагента ЭРВ ведёт без ручной настройки, быстро реагирует на изменение нагрузки и держит температуру охлаждённого воздуха точнее механического ТРВ.

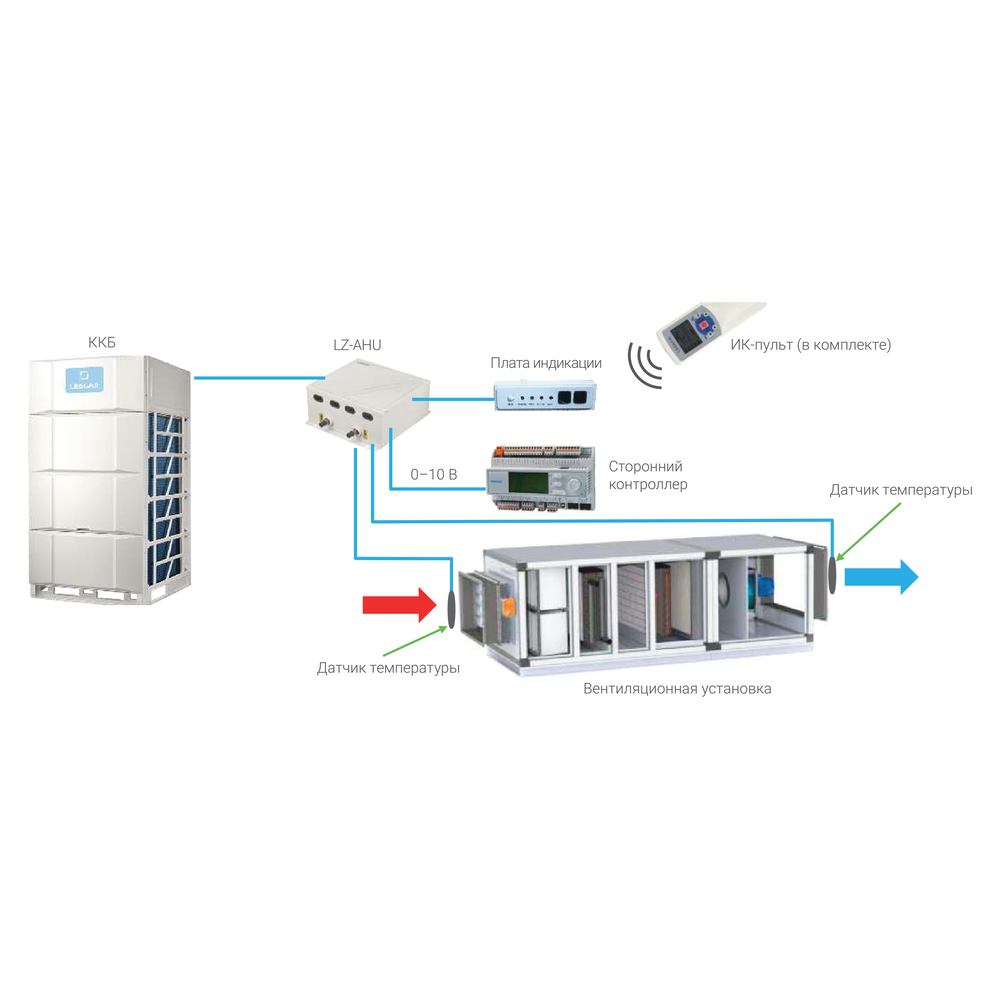

Включает ККБ автоматика вентагрегата: управляющий сигнал подаётся по электрическим схемам из инструкции по установке и эксплуатации. Режимы регулирования через LZ-AHU:

• производительность системы или уставка температуры воздуха по внешнему сигналу 0–10 В;
• поддержание температуры воздуха на входе в охладитель;
• поддержание температуры воздуха на выходе охладителя;
• команды с ИК-пульта, который поставляется в комплекте с ККБ.

Цикл EVI

Компрессоры работают по циклу двухступенчатого сжатия с впрыском пара хладагента, и их потребляемая мощность снижается. Экономайзер, теплообменник переохлаждения, переохлаждает жидкий хладагент до 15 °C и повышает холодопроизводительность. Инверторное регулирование точнее ККБ постоянной производительности держит температуру в помещении и даёт высокую сезонную энергоэффективность на частичной нагрузке. Низкие пусковые токи снижают требования к источнику питания и продлевают ресурс двигателей компрессоров.

Для объектов с ограниченным электроснабжением предусмотрено ограничение потребляемой мощности: 60 ступеней в диапазоне 40–100 % от номинального энергопотребления, система при этом не отключается. Ещё в блоке есть:

• диагностика количества хладагента с кодом недостатка или избытка заправки на плате управления, по датчикам температуры и давления;
• 14 малошумных режимов;
• самоочистка теплообменника конденсатора от пыли;
• принудительный обдув против накопления снега.

Допустимые условия

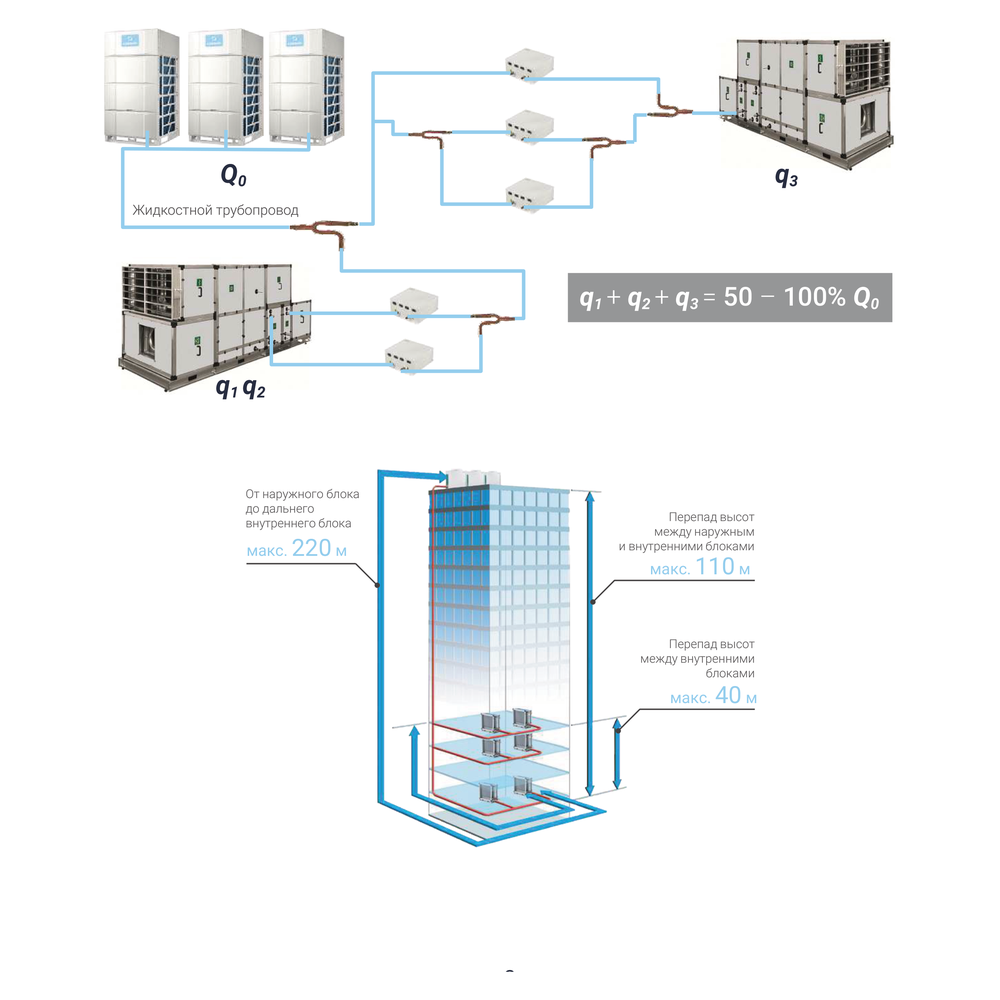

Благодаря системе возврата масла и ЭРВ фреонопроводы могут быть длиннее, а перепады высот больше, чем у ККБ постоянной производительности. При одном одноконтурном охладителе ККБ стоит до 110 м выше или ниже него, между охладителями перепад допускается до 40 м. Температура воздуха на входе в охладитель: свежего от +20 до +43 °C, рециркуляционного от +17 до +32 °C.
