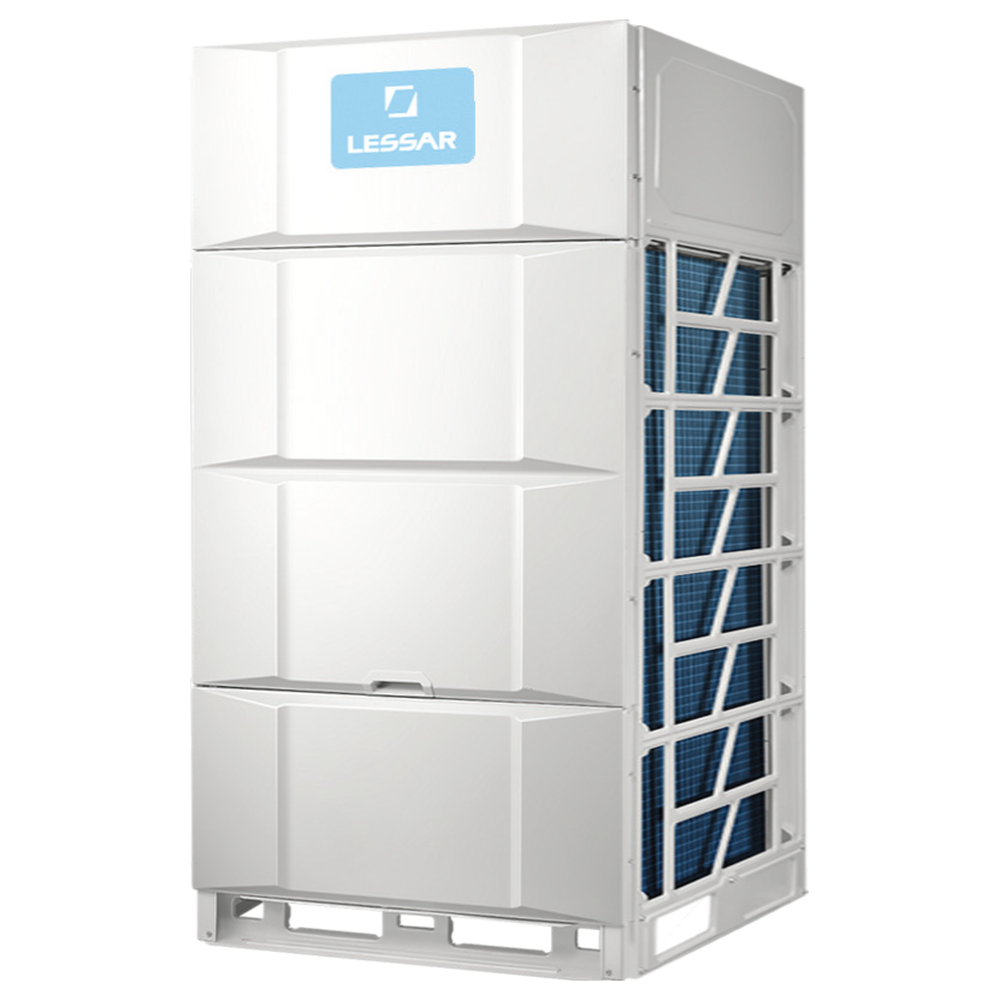

Lessar LUQ-E335AUA4-V

Младший модульный инверторный ККБ серии с вертикальным выбросом воздуха для фреоновой секции охлаждения вентиляционного агрегата. Среди модульных блоков линейки у него самый высокий EER.

Модульная система

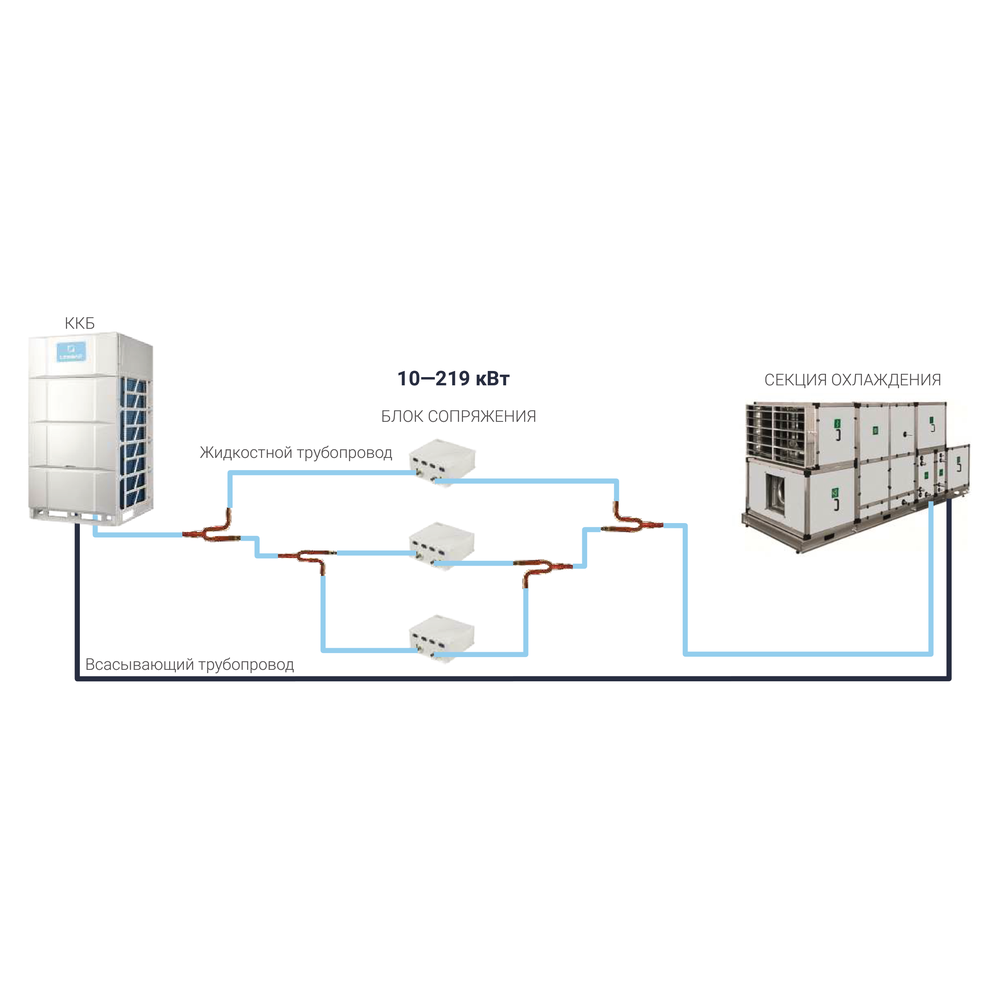

До трёх блоков объединяются в модульную систему, а блоки сопряжения LZ-AHU — в группу до четырёх на один фреоновый контур, так что холодопроизводительность подключаемого охладителя достигает 219 кВт. ККБ в системе чередуются при пуске, и наработка компрессоров выравнивается. Если компрессор одного модуля выходит из строя, остальные ККБ продолжают работать.

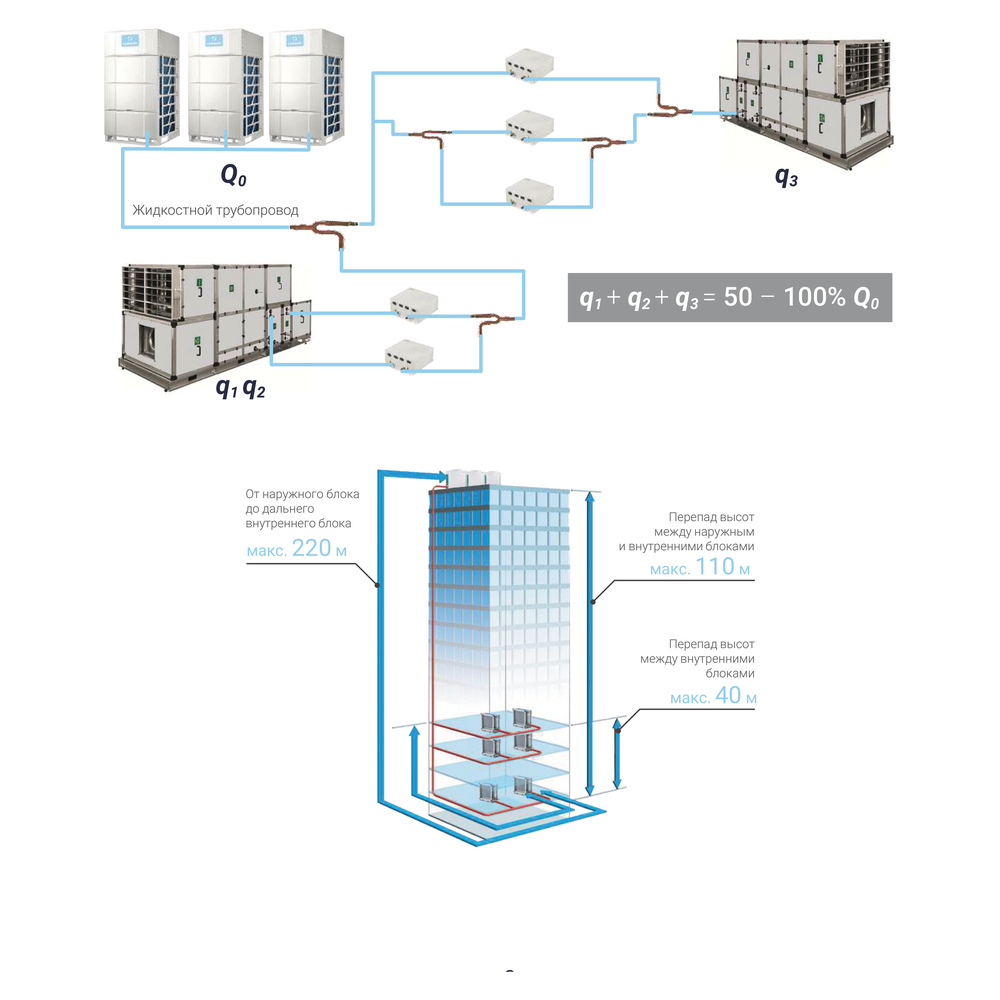

К одному блоку или к модульной системе подключаются несколько одно- или многоконтурных охладителей суммарной холодопроизводительностью от 50 до 100 % от холодопроизводительности ККБ.

Холодильный цикл

Спиральный инверторный компрессор работает по циклу двухступенчатого сжатия с впрыском пара хладагента (EVI) и экономайзером, то есть теплообменником переохлаждения. Впрыск пара снижает потребляемую мощность компрессора, а экономайзер переохлаждает жидкий хладагент до 15 °C и повышает холодопроизводительность. Плавное регулирование точнее держит температуру воздуха в помещении, чем у ККБ постоянной производительности, и сохраняет высокую сезонную энергоэффективность на частичной нагрузке. Пусковые токи низкие: требования к источнику питания мягче, двигатель компрессора служит дольше.

Блок сопряжения LZ-AHU360TA2

Охладитель подключается через блок сопряжения LZ-AHU360TA2, он покупается отдельно. Диапазон блока 20–36 кВт, фреоновые патрубки ∅12,7 мм. В составе плата управления, плата индикации с приёмником ИК-сигнала, электронный расширительный вентиль и датчики температуры. ЭРВ сам настраивает расход и перегрев хладагента, быстро реагирует на нагрузку и точнее механического ТРВ поддерживает температуру охлаждённого воздуха.

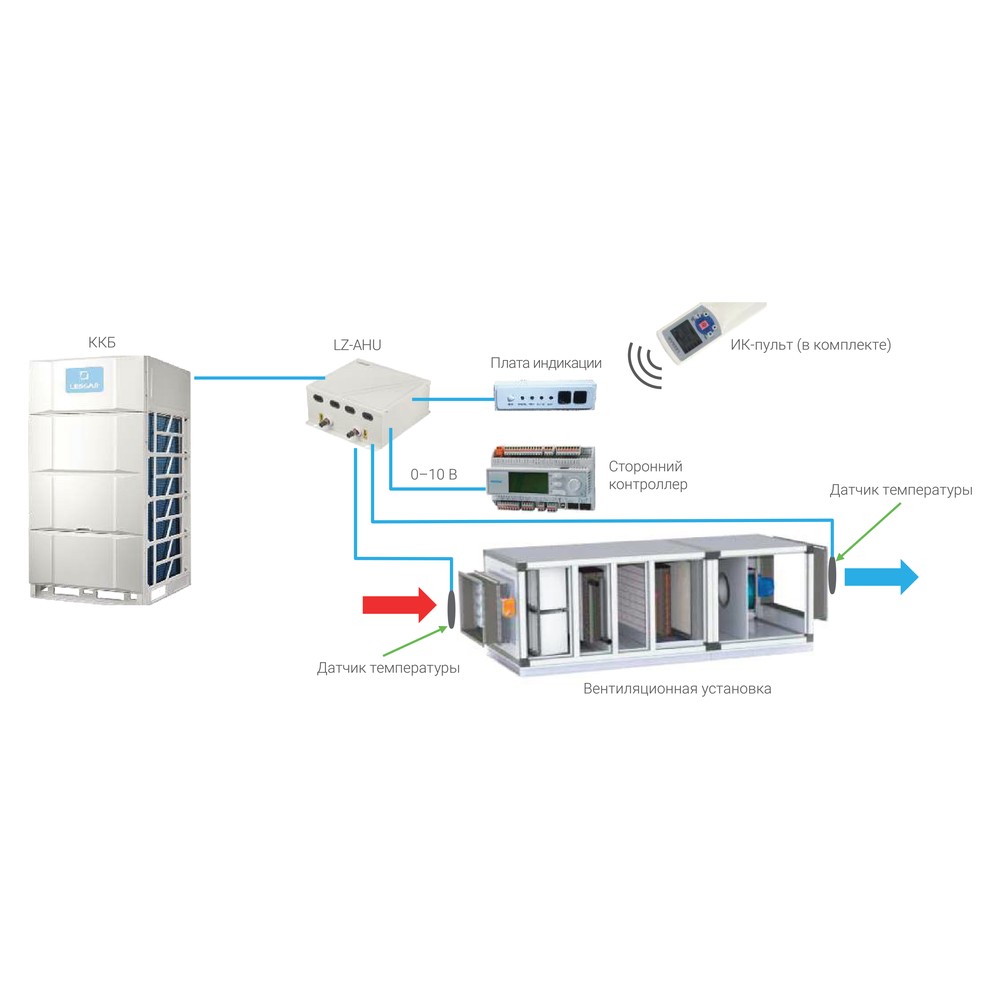

Включает ККБ автоматика вентагрегата сигналом по электрическим схемам из инструкции по установке и эксплуатации. Регулирование через LZ-AHU:

• внешним сигналом 0–10 В задаётся производительность системы или уставка температуры воздуха;
• по температуре воздуха на входе в охладитель;
• по температуре воздуха на выходе охладителя.

ИК-пульт для блока сопряжения поставляется в комплекте с ККБ.

Сервисные режимы

• Диагностика количества хладагента: по датчикам температуры и давления плата управления показывает код недостатка или избытка заправки.
• 14 малошумных режимов на выбор.
• Ограничение потребляемой мощности в 60 ступенях от 40 до 100 % от номинального энергопотребления, чтобы система не отключалась при ограниченном электроснабжении.
• Самоочистка теплообменника конденсатора от пыли.
• Принудительный обдув против накопления снега на блоке.

Система возврата масла и ЭРВ увеличивают допустимые длины фреонопроводов и перепады высот по сравнению с ККБ постоянной производительности. При одном одноконтурном охладителе ККБ может стоять выше или ниже него на 110 м, перепад между охладителями допускается до 40 м. Температура воздуха на входе в охладитель: свежего от +20 до +43 °C, рециркуляционного от +17 до +32 °C.
